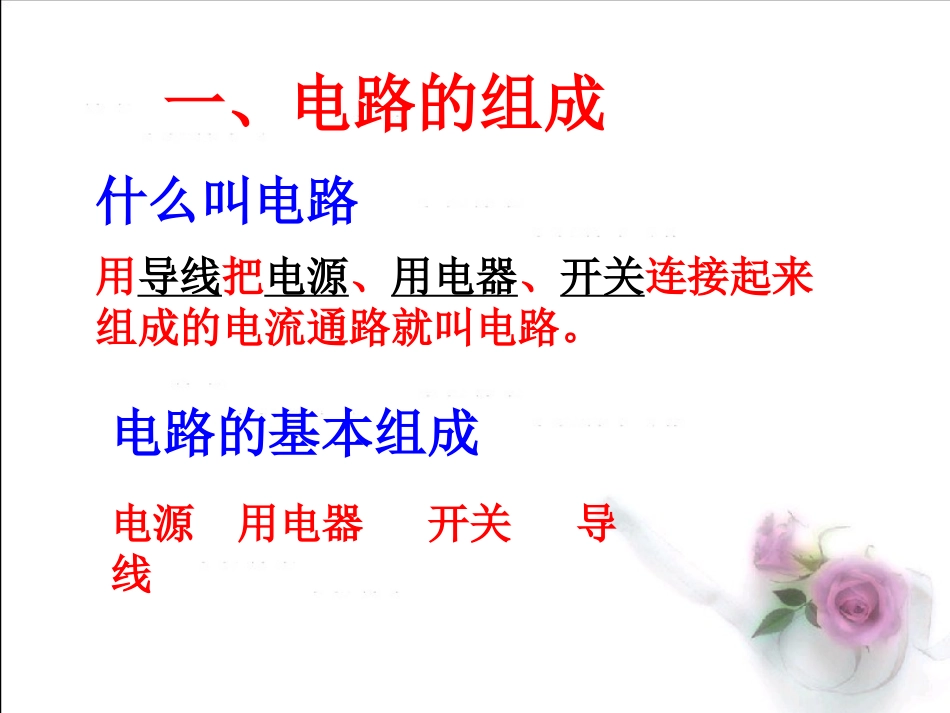

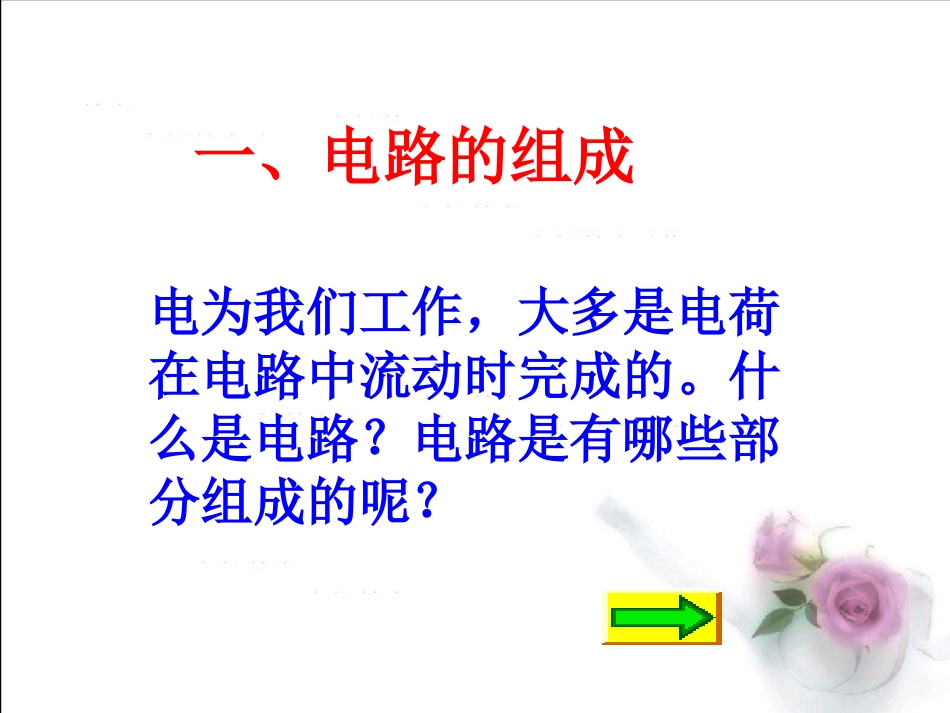

第十四章了解电路第二节一、电路的组成电为我们工作，大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？一、电路的组成什么叫电路用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。电路的基本组成电源用电器开关导线1、电源（1）电源使电路保持持续电流（2）我知道的电源还有：干电池蓄电池发电机太阳能电池氧化银电池镍氢电池锂电池电源蓄电池发电机干电池电源太阳能电池板氧化银电池锂电池2、用电器（1）消耗电能，把电能转化为人们需要的能量，比如光能、内能。（2）我知道的用电器有：电灯电视机电冰箱电饭堡电风扇洗衣机电熨斗电脑电磁炉。。。。。用电器电饭煲电风扇洗衣机用电器电视机电脑收音机3、开关（1）开关用来控制电路的通断（2）常见的开关有：拉线开关按纽开关拨动开关声控开关闸刀开关开关单刀开关4、导线（1）导线把用电器连接起来，是电流通过的路径（2）我知道的导线有：铜芯导线铝芯导线加油站1、电流的形成电荷的定向移动形成电流2、电流的方向：（1）物理学上规定，正电荷定向移动的方向为电流的方向（2）电源接入电路时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极二、电路的三种状态通路开路短路处处连通的电路在某处断开的电路不经过用电器而直接跟电源两极连接的电路短路的危害短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾三、电路图1、什么是电路图用规定的符号画出表示电路连接情况的图就是电路图2、常用的电路元件符号2、常用的电路元件符号怎样画电路图1、元件位置安排要适当，分布要均匀；这样好看吗？怎样画电路图2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样行吗？怎样画电路图3、元件不要画在拐角处。这样正确吗？怎样画电路图4、按顺序从正极依次画到负极，或从负极依次画到正极。怎样画电路图画出电路图下面电路图正确的是（）CDBAC电路的组成电流方向通路开路短路
