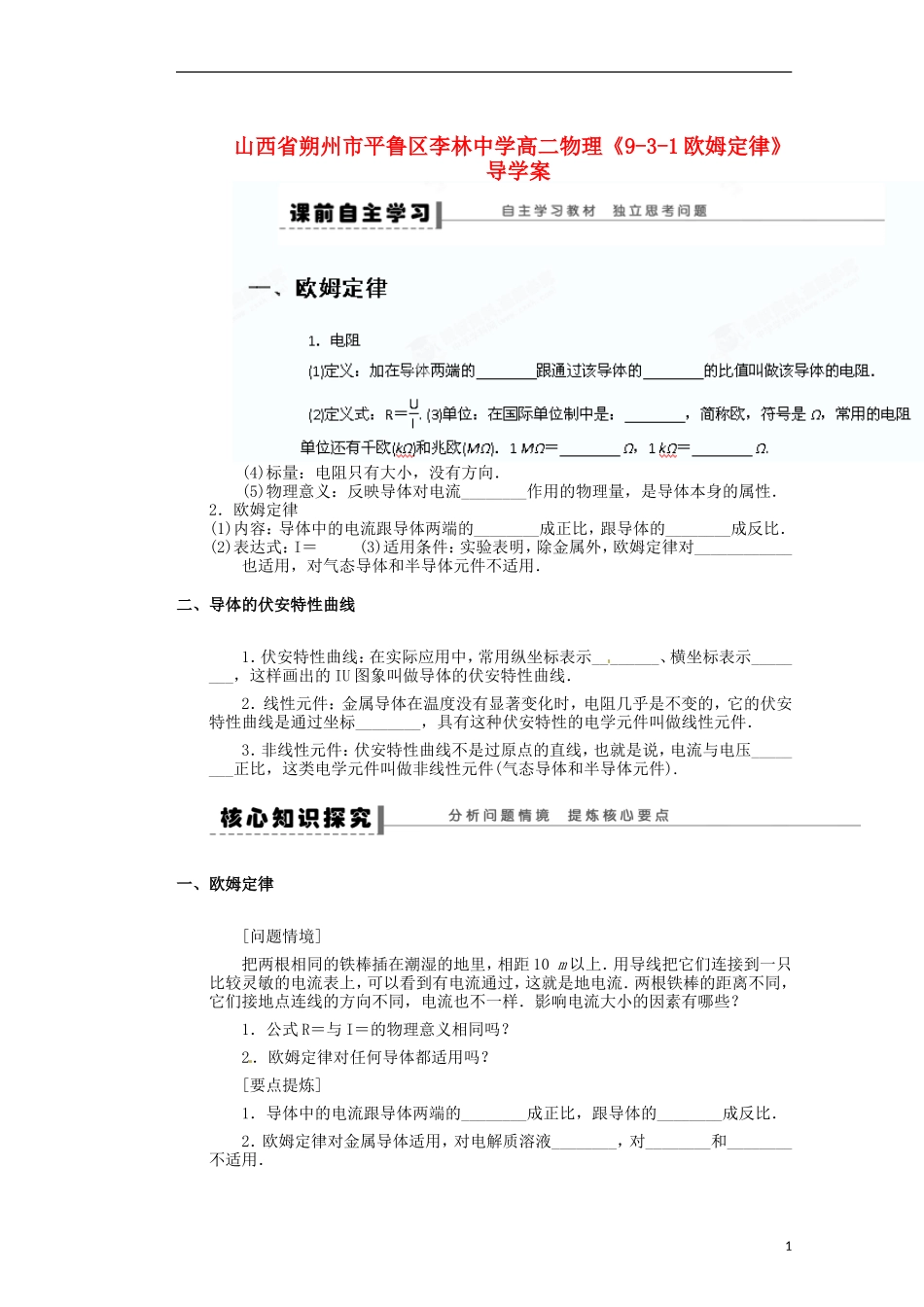

山西省朔州市平鲁区李林中学高二物理《9-3-1欧姆定律》导学案(4)标量：电阻只有大小，没有方向．(5)物理意义：反映导体对电流________作用的物理量，是导体本身的属性．2．欧姆定律(1)内容：导体中的电流跟导体两端的________成正比，跟导体的________成反比．(2)表达式：I＝(3)适用条件：实验表明，除金属外，欧姆定律对____________也适用，对气态导体和半导体元件不适用．二、导体的伏安特性曲线1．伏安特性曲线：在实际应用中，常用纵坐标表示________、横坐标表示________，这样画出的IU图象叫做导体的伏安特性曲线．2．线性元件：金属导体在温度没有显著变化时，电阻几乎是不变的，它的伏安特性曲线是通过坐标________，具有这种伏安特性的电学元件叫做线性元件．3．非线性元件：伏安特性曲线不是过原点的直线，也就是说，电流与电压________正比，这类电学元件叫做非线性元件(气态导体和半导体元件).一、欧姆定律[问题情境]把两根相同的铁棒插在潮湿的地里，相距10m以上．用导线把它们连接到一只比较灵敏的电流表上，可以看到有电流通过，这就是地电流．两根铁棒的距离不同，它们接地点连线的方向不同，电流也不一样．影响电流大小的因素有哪些？1．公式R＝与I＝的物理意义相同吗？2．欧姆定律对任何导体都适用吗？[要点提炼]1．导体中的电流跟导体两端的________成正比，跟导体的________成反比．2．欧姆定律对金属导体适用，对电解质溶液________，对________和________不适用．1二、导体的伏安特性曲线[问题情境]在探究导体中的电流与导体两端的电压的关系时，若将导体换成晶体二极管，此时导体中的电流还与导体两端的电压成正比吗？1．什么是非线性元件？2．欧姆定律对非线性元件一定不适用吗？[要点提炼]1．伏安特性曲线不是过原点的直线，即__________与______不成正比关系的元件是非线性元件．2．欧姆定律适用于纯电阻电器，而不是线性元件或非线性元件．如我们日常照明用的________．例1电路中有一段导体，如果给它加上3V的电压，通过它的电流为2mA，可知这段导体的电阻为________Ω；如果给它加上2V的电压，则通过它的电流为________mA；如果在它两端不加电压，则它的电阻为________Ω.变式训练1加在导体上的电压增加，导体中的电流增加0.2A，求导体上的电压变为原来的2倍时，通过导体的电流．例2某导体中的电流随其两端电压的变化图象如图1所示，则下列说法中正确的是()A．该元件是非线性元件，所以不能用欧姆定律计算导体在某状态的电阻B．加5V电压时，导体的电阻约是5ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，随着电压的减小，导体的电阻不断减小变式训练2电阻R1和R2的伏安特性曲线如图2所示，已知R1＝1Ω，则R2的阻值为()A．3ΩB.ΩC.ΩD.Ω【即学即练】1．关于欧姆定律，下列说法错误的是()A．由I＝可知，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比B．由U＝IR可知，对于一定的导体，通过它的电流越大，它两端的电压也越大C．由R＝可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比D．对于一定的导体，它两端的电压与通过它的电流的比值保持不变2．下列说法正确的是()A．通过导体的电流越大，则导体的电阻越小B．当加在导体两端的电压变化时，导体中的电流也发生变化，但是电压和电流的比值对这段导体来说等于恒量C．只有金属导体的伏安特性曲线才是直线D．欧姆定律也适用于非线性元件3．欧姆定律适用于()A．金属导电B．电解液导电2C．气体导电D．任何物质导电4．有四个金属导体，它们的U－I图象如图3所示，电阻最大的导体是()A．aB．bC．cD．d5.两电阻R1、R2的电流I和电压U的关系如图所示，可知电阻大小之比R1:R2等于()A.1:3B.3:1C.D.6.标有“220V、60W”的白炽灯泡，加上电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图象表示。如图所示，题中给出的四个图象中肯定不符合实际的是（）7.加在某段导体两端的电压变为原来的时，导体总的电流就减小0.6A，如果所加电压变为原来的2倍，则导体中的电流将变为（）A.0.6AB.1.2AC.0.9AD.1.8A8.一个标有“4V，0.7A”的小灯泡，所加的电压U由零逐渐增大...
