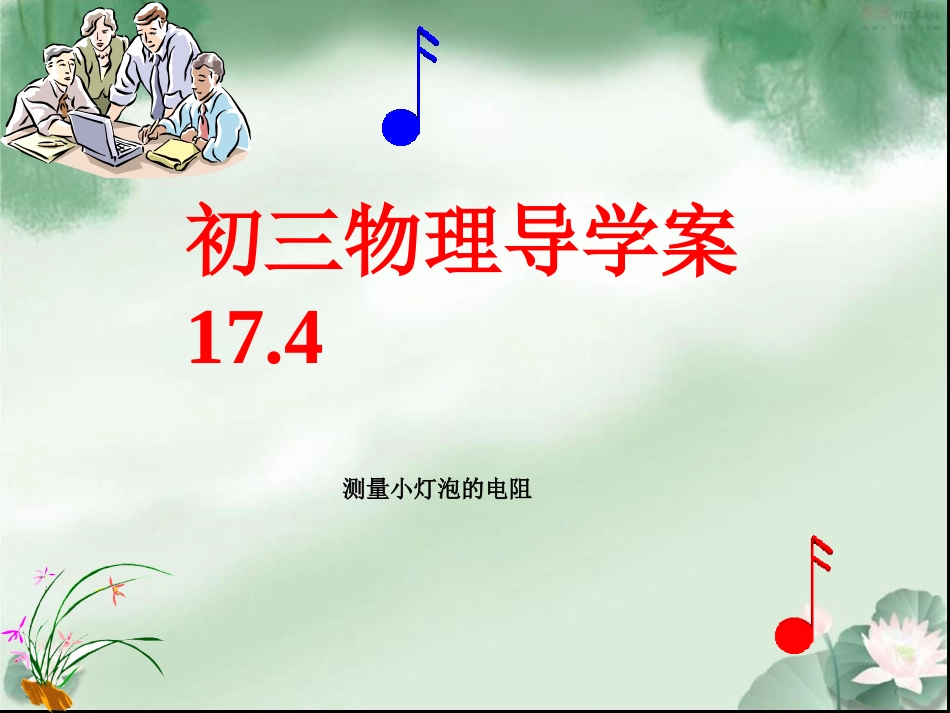

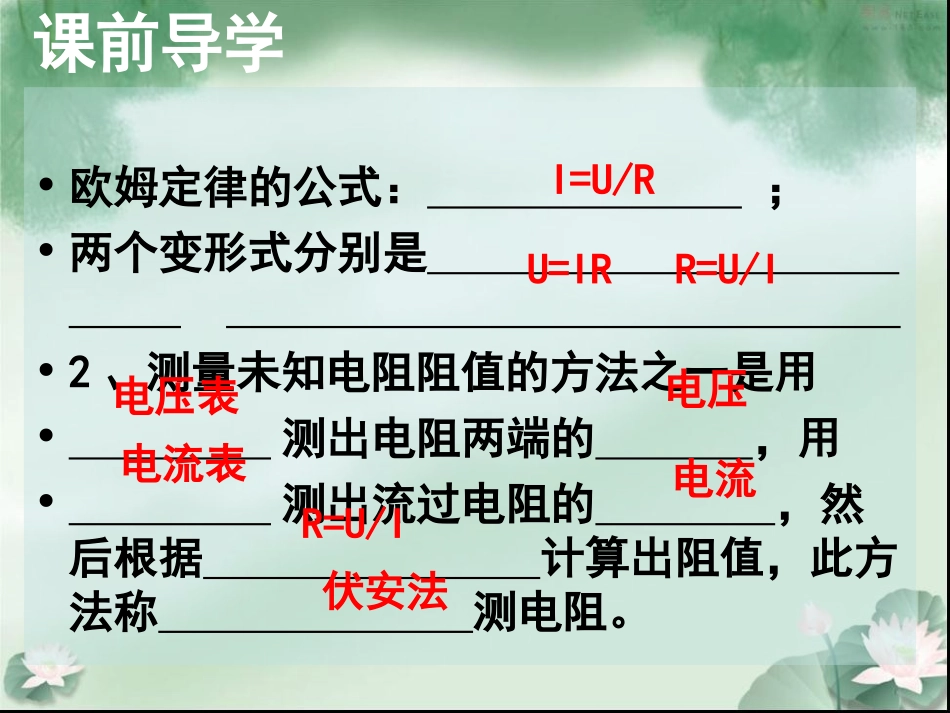

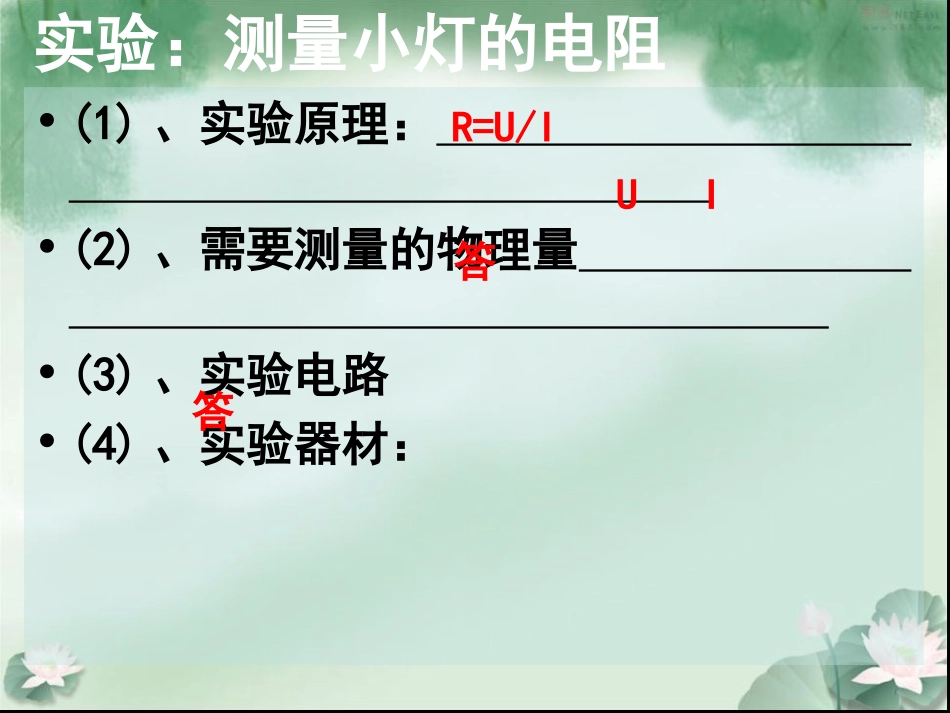

初三物理导学案17.4测量小灯泡的电阻课前导学•欧姆定律的公式：；•两个变形式分别是•2、测量未知电阻阻值的方法之一是用•测出电阻两端的，用•测出流过电阻的，然后根据计算出阻值，此方法称测电阻。I=U/RU=IRR=U/I电流表电流R=U/I伏安法电压电压表实验：测量小灯的电阻•(1)、实验原理：•(2)、需要测量的物理量•(3)、实验电路•(4)、实验器材：R=U/IUI答答•(8)、将实验数据记录在下表•(9)、比较计算出的几个电阻值，电阻的大小相同吗？，你对这一现象的解释是•实验次数电压U/V电流I/A电阻R/Ω1230.50.41.50.52.50.61.2534.2不相同灯丝的电阻随温度升高而减小灯丝的电阻受温度的影响课堂练习1．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动？•2．如上图是小明同学为测量小灯泡的电阻而连接的电路。他的连接有什么错误？请你帮他指出并纠正过来。1、滑动变阻器连接下面两个接线柱2.电压表的量程选择过大4.电流表的正负接线柱接反3.电压表的正负接线柱接反•3.如图1所示是“测量小灯泡电阻的实验”实物连接图，请完成下列各题：(1).用笔画线代替导线将所缺的导线补上；•(2).如果在实验中电压表、电流表的示数如图9所示，则电压表的示数为___________V，电流表的示数为_________A；灯泡的电阻R=____________Ω0.244.518.8课后练习1.电阻Rx的阻值估计在6—10Ω之间，小红同学利用以下元件测量Rx的阻值，电路连接如下，其中有一根导线没有接好。(1)请在实物图上补画所缺的一根导线，并在右边的虚线框中画出对应的电路图。(2)在连接电路时，开关应_____；闭合开关前滑片P应置于滑动变阻器的____端。(选填“A”或“B”)(3)若某次测量时，两电表示数如下图所示，则I=___A,U=___V(4)根据实验数据可得Rx=______Ω。答断开A0.32.79
