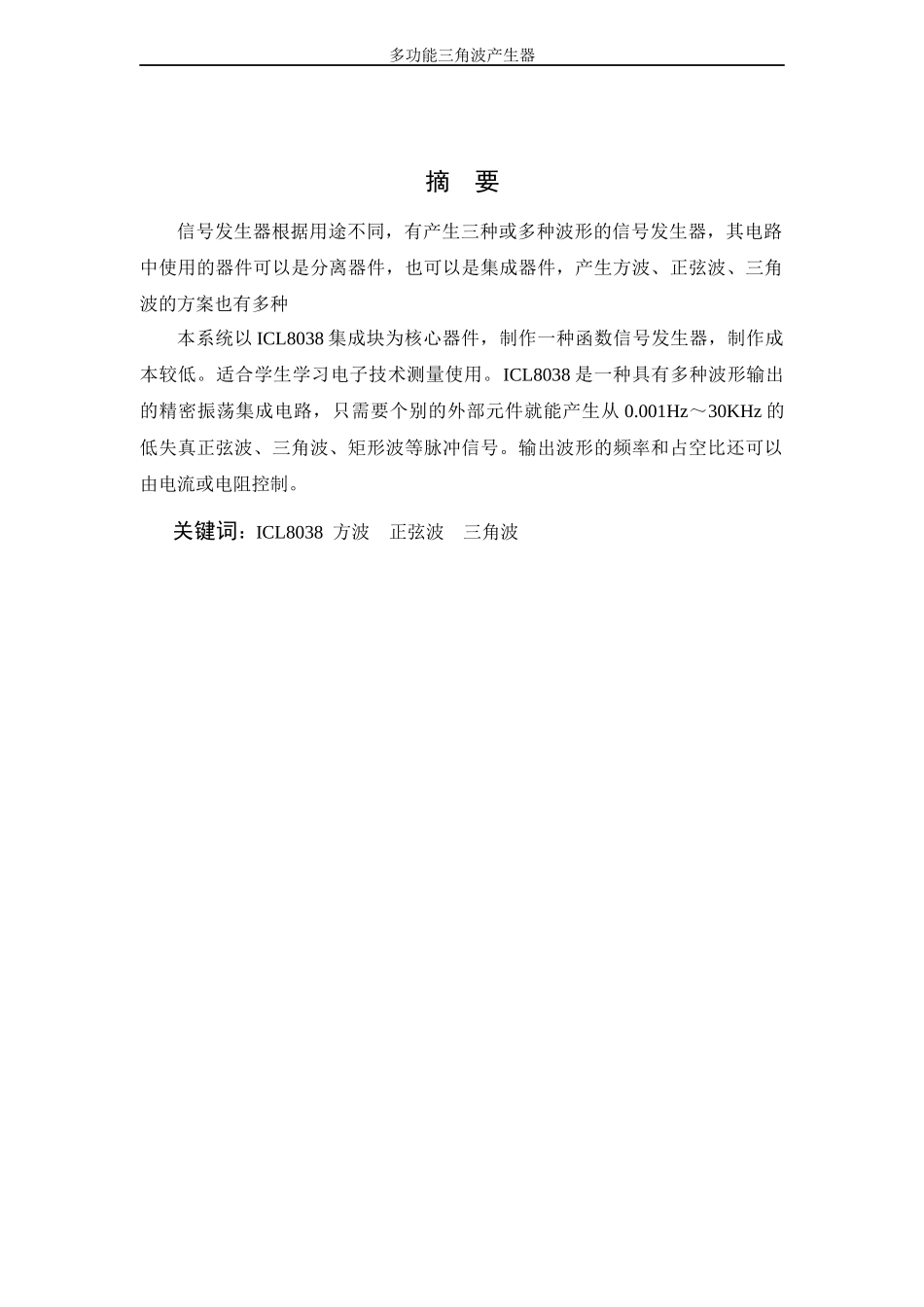

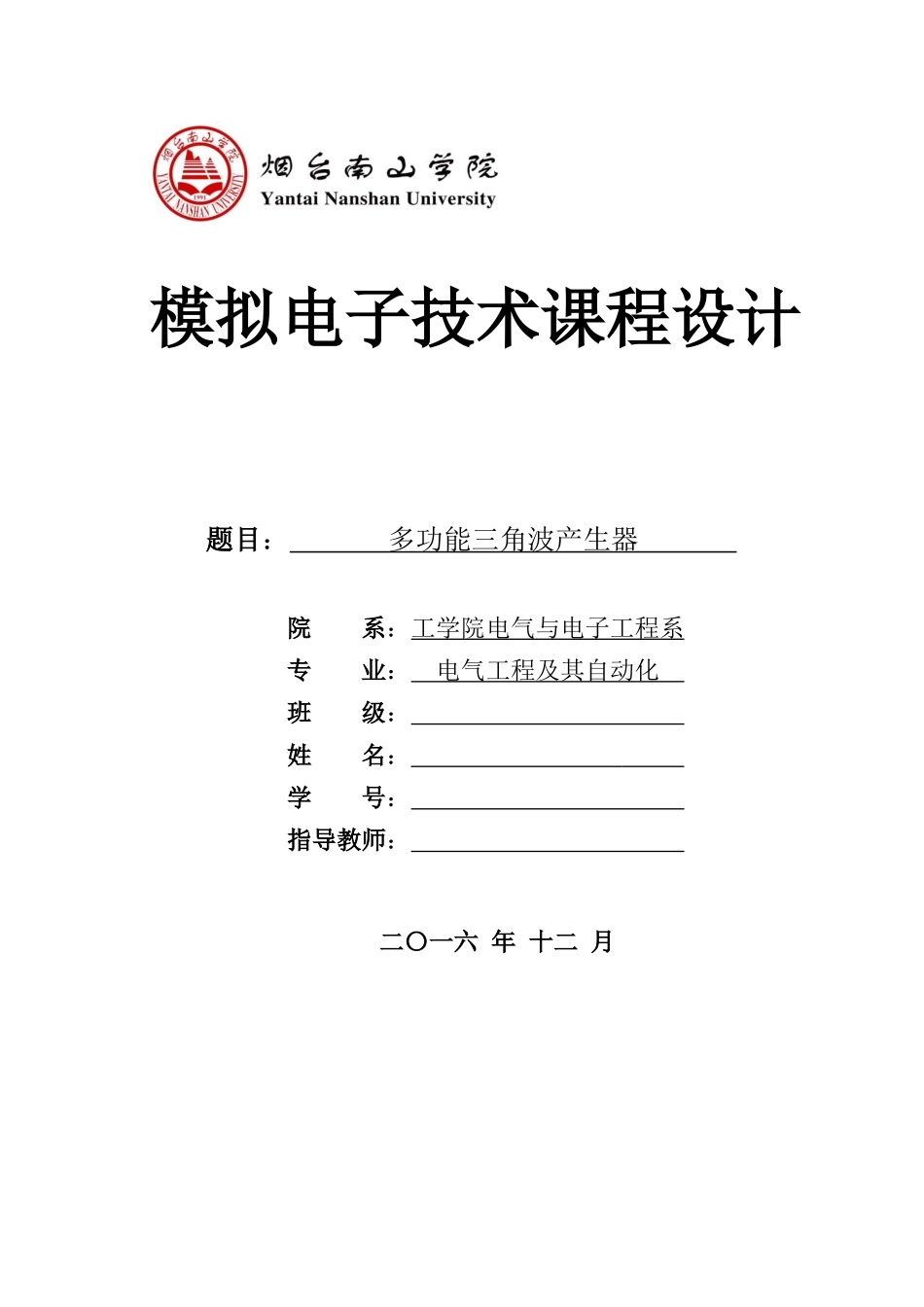

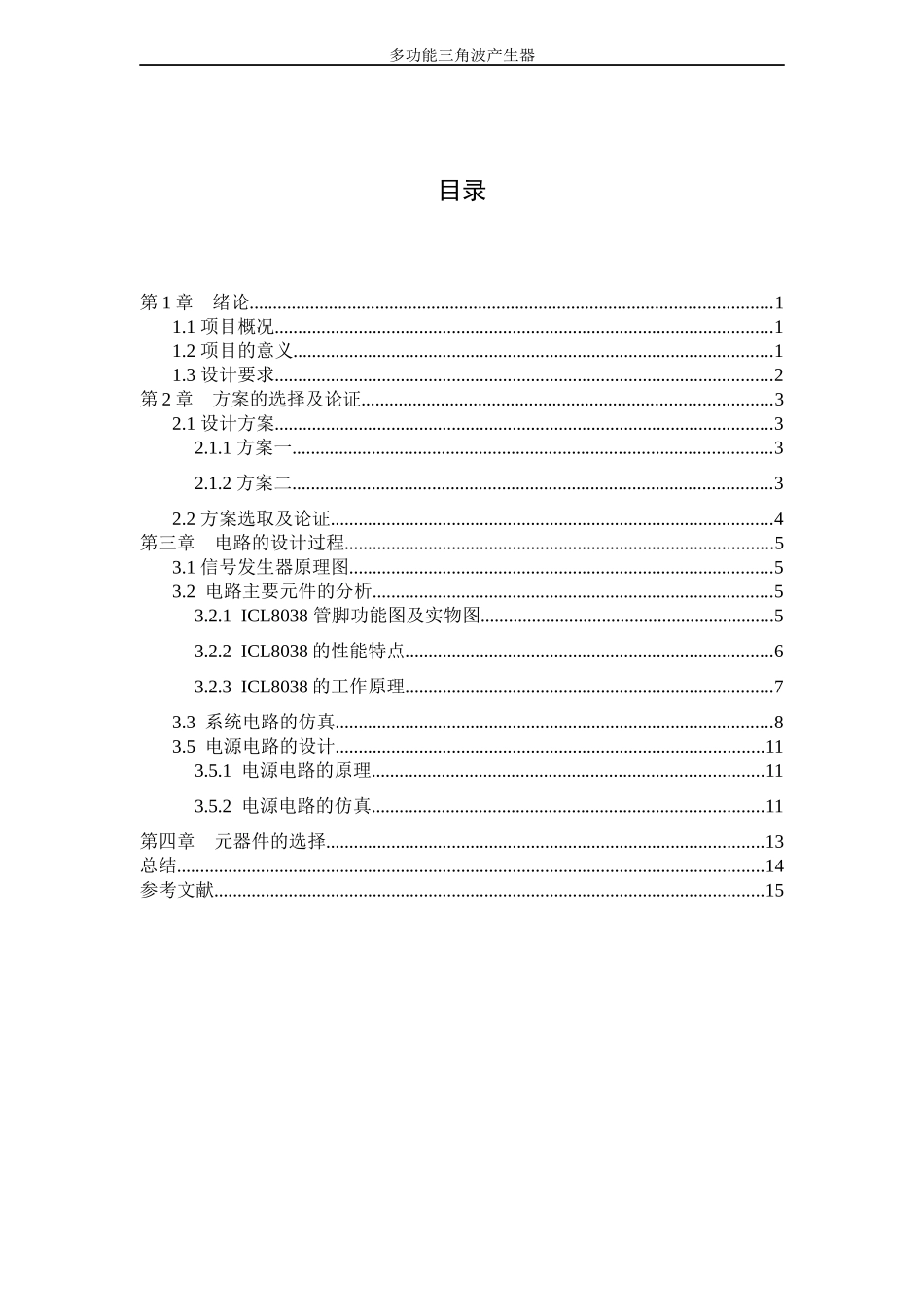

模拟电子技术课程设计题目：多功能三角波产生器院系：工学院电气与电子工程系专业：电气工程及其自动化班级：姓名：学号：指导教师：二〇一六年十二月多功能三角波产生器摘要信号发生器根据用途不同，有产生三种或多种波形的信号发生器，其电路中使用的器件可以是分离器件，也可以是集成器件，产生方波、正弦波、三角波的方案也有多种本系统以ICL8038集成块为核心器件，制作一种函数信号发生器，制作成本较低。适合学生学习电子技术测量使用。ICL8038是一种具有多种波形输出的精密振荡集成电路，只需要个别的外部元件就能产生从0.001Hz～30KHz的低失真正弦波、三角波、矩形波等脉冲信号。输出波形的频率和占空比还可以由电流或电阻控制。关键词：ICL8038方波正弦波三角波多功能三角波产生器目录第1章绪论................................................................................................................11.1项目概况...........................................................................................................11.2项目的意义.......................................................................................................11.3设计要求...........................................................................................................2第2章方案的选择及论证........................................................................................32.1设计方案...........................................................................................................32.1.1方案一.......................................................................................................32.1.2方案二.......................................................................................................32.2方案选取及论证...............................................................................................4第三章电路的设计过程............................................................................................53.1信号发生器原理图...........................................................................................53.2电路主要元件的分析......................................................................................53.2.1ICL8038管脚功能图及实物图...............................................................53.2.2ICL8038的性能特点...............................................................................63.2.3ICL8038的工作原理...............................................................................73.3系统电路的仿真..............................................................................................83.5电源电路的设计............................................................................................113.5.1电源电路的原理....................................................................................113.5.2电源电路的仿真....................................................................................11第四章元器件的选择..............................................................................................13总结..............................................................................................................................14参考文献......................................................................................................................15多功能三角波产生器第1章绪论1.1项目概况信号发生器根据用途不同,有产生三种或多种波形的发生器,其电路中使用的器件可以是分离器件,也可以是集成器件,产生方波,正弦波,三角波的方案有多种,如先产生正弦波,根据周期...
