镜头毫米数与对应距离的参数表VIP免费

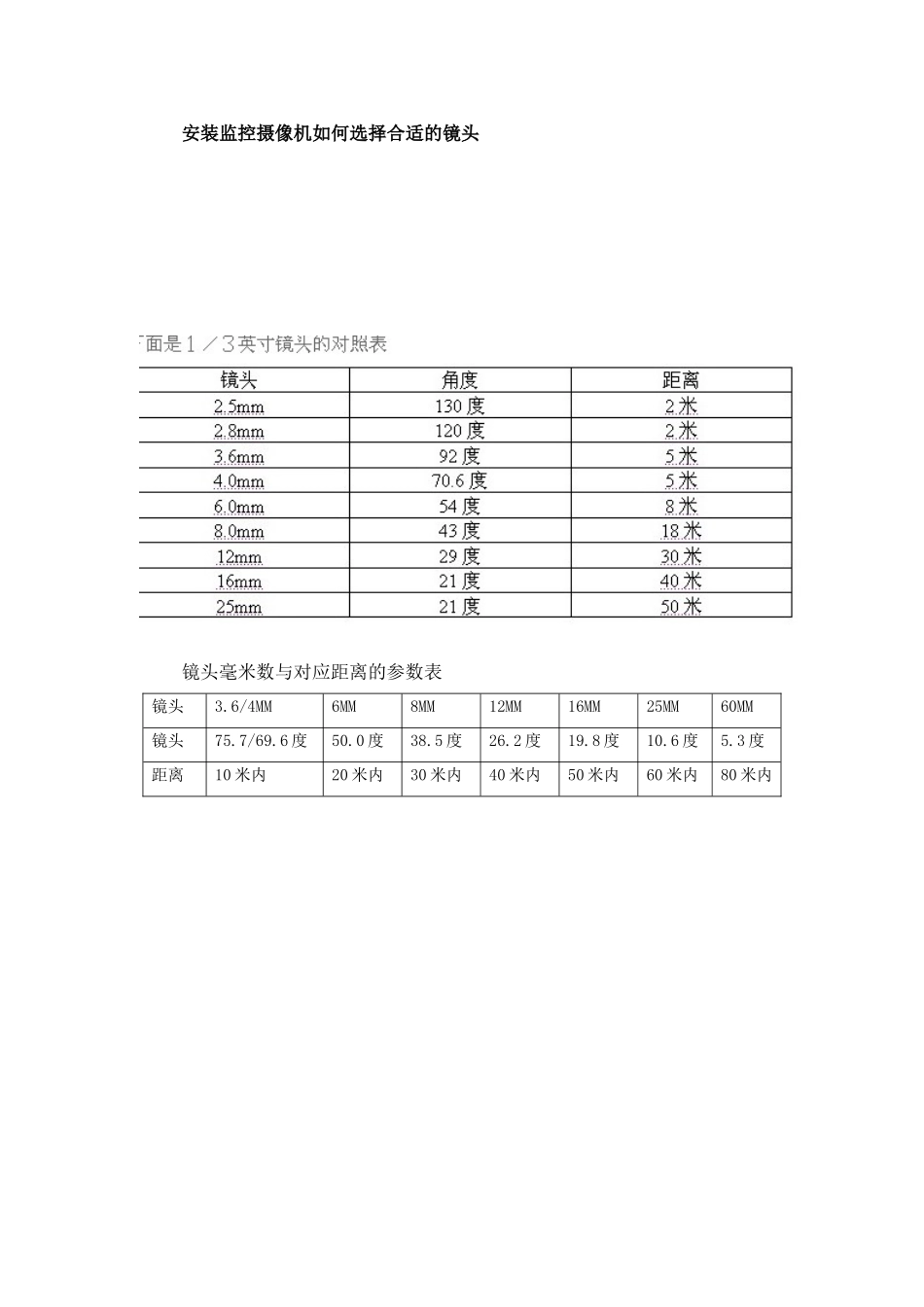

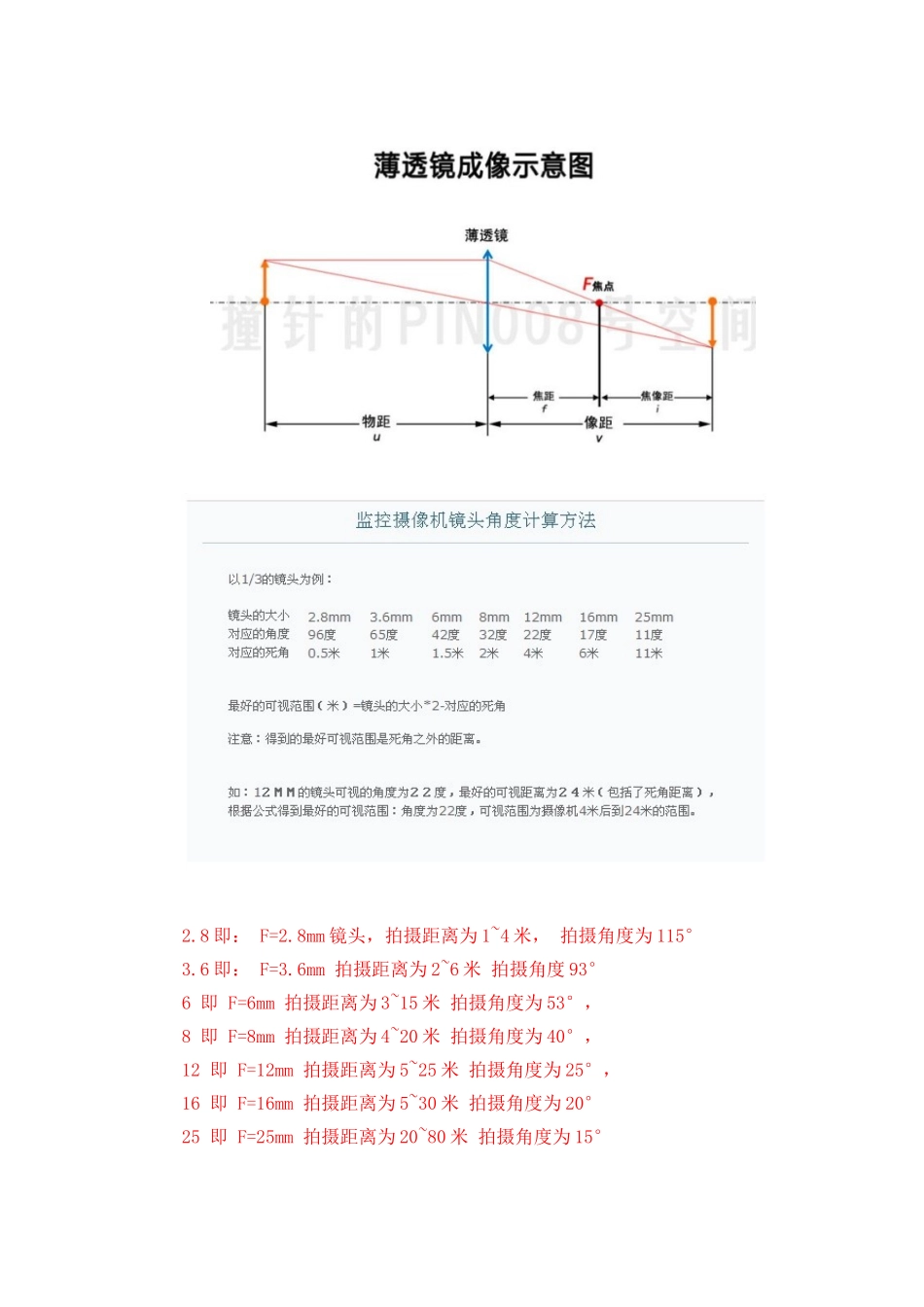

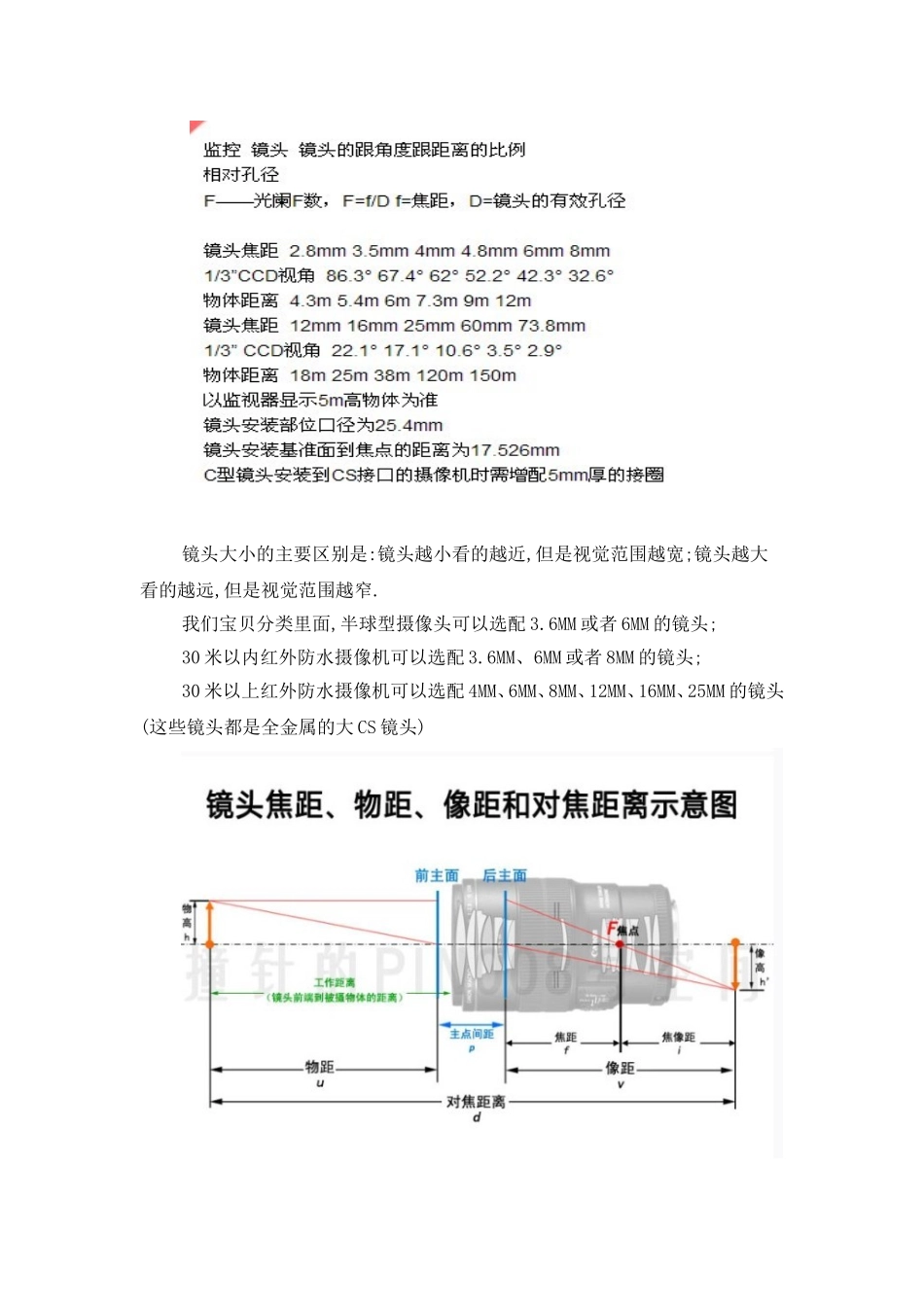

安装监控摄像机如何选择合适的镜头镜头毫米数与对应距离的参数表镜头3.6/4MM6MM8MM12MM16MM25MM60MM镜头75.7/69.6度50.0度38.5度26.2度19.8度10.6度5.3度距离10米内20米内30米内40米内50米内60米内80米内镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头;30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头(这些镜头都是全金属的大CS镜头)2.8即：F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115°3.6即：F=3.6mm拍摄距离为2~6米拍摄角度93°6即F=6mm拍摄距离为3~15米拍摄角度为53°，8即F=8mm拍摄距离为4~20米拍摄角度为40°，12即F=12mm拍摄距离为5~25米拍摄角度为25°，16即F=16mm拍摄距离为5~30米拍摄角度为20°25即F=25mm拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格WH1/3"4.83.61/2"6.44.82/3"8.86.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。水平视场角β（水平观看的角度）β=2tg-1=垂直视场角q（垂直观看的角度）q=2tg-1=式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W.H=2Ltg、W=2Ltg例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。W=2Ltg=2×2tg=1.46m则H=W=×1.46=1.059m焦距f越和长，视场角越小，监视的目标也就小。图解法如前所示，摄像机镜头的视场由宽（W）。高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。图解选择镜头步骤：所需的视场与镜头的焦距有一个简单的关系。利用这个关系可选择适当的镜头。估计或实测视场的最大宽度；估计或实测量摄像机与被摄景物间的距离；使用1/3”镜头时使用图2，使用1/2镜头时使用图3，使用2/3”镜头时使用图4，使用1镜头时使用图5。具体方法：在以W和L为座标轴的图示2-5中，查出应选用的镜头焦距。为确保景物完全包含在视场之中，应选用座标交点上，面那条线指示的数值。例如：视场宽50m,距离40m,使用1/3"格式的镜头，在座标图中的交点比代表4mm镜头的线偏上一点。这表明如果使用4mm镜头就不能覆盖50m的视场。而用2.8mm的镜头则可以完全覆盖视场。f=vD/Vf=hD/H其中，f代表焦距，v代表CCD靶面垂直高度，V代表被观测物体高度，h代表CCD靶面水平宽度，H代表被观测物体宽度。举例：假设用1/2”CCD摄像头观测，被测物体宽440毫米，高330毫米，镜头焦点距物体2500毫米。由公式可以算出：焦距f=6.4X2500/440≈36毫米或焦距f=4.8X2500/330≈36毫米当焦距数值算出后，如果没有对应焦距的镜头是很正常的，这时可以根据产品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。为了从1/3″与1/2″CCD摄像机中获取同样的视角，1/3″CCD摄像机镜头焦距必须缩短；相反如果在1/3″CCD与1/2″CCD摄像机中采用相...
