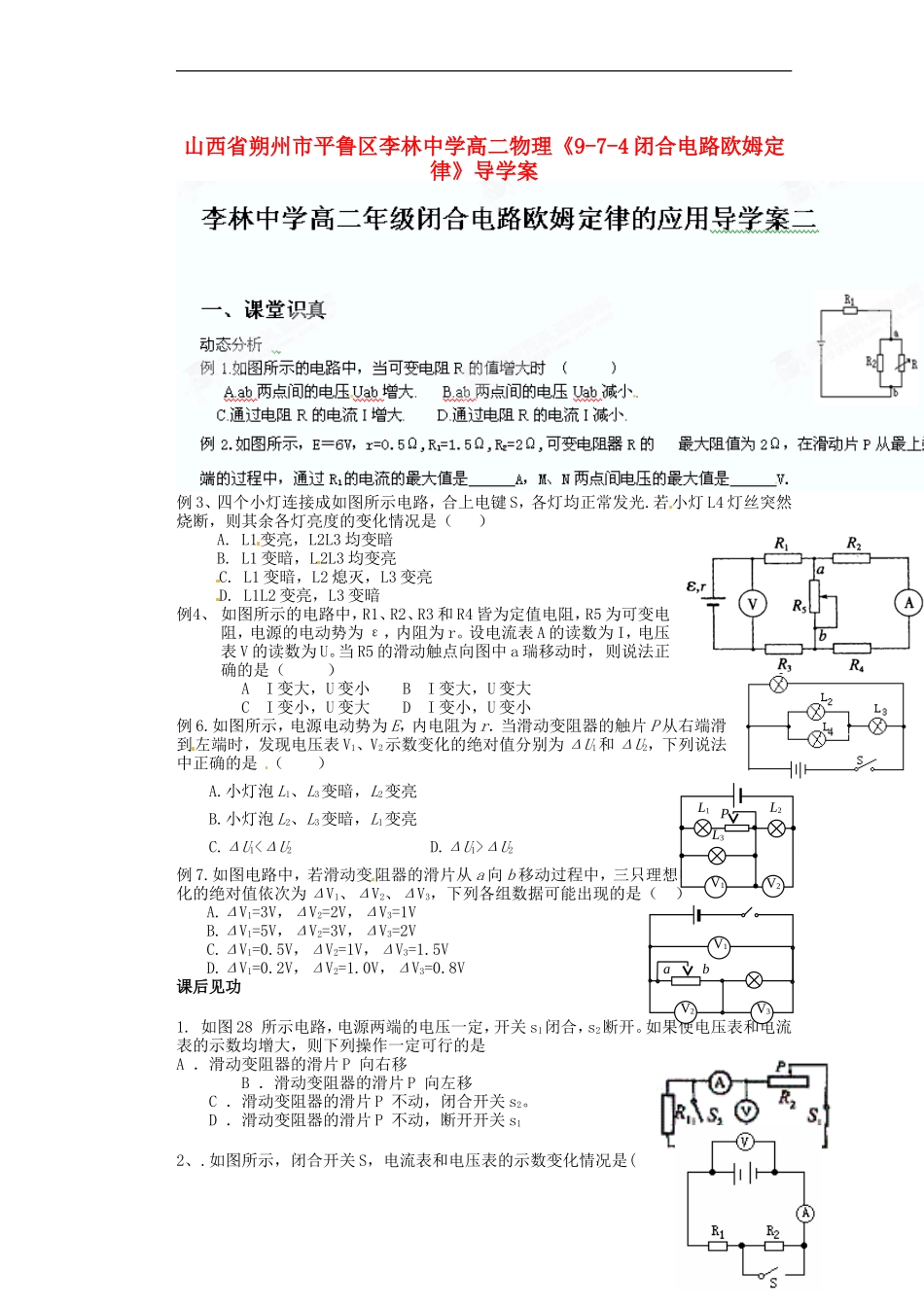

山西省朔州市平鲁区李林中学高二物理《9-7-4闭合电路欧姆定律》导学案VIP专享VIP免费

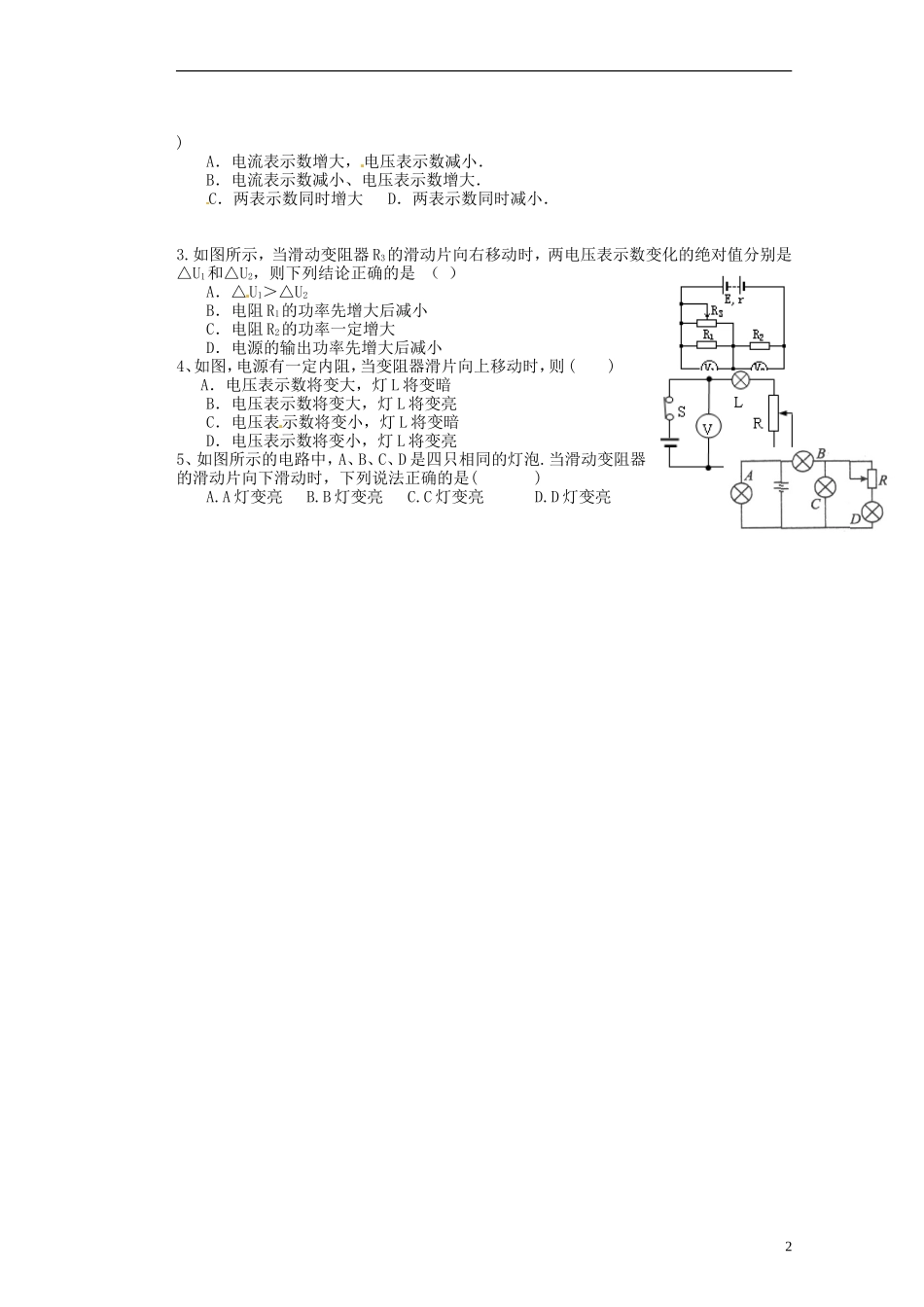

山西省朔州市平鲁区李林中学高二物理《9-7-4闭合电路欧姆定律》导学案例3、四个小灯连接成如图所示电路，合上电键S，各灯均正常发光.若小灯L4灯丝突然烧断，则其余各灯亮度的变化情况是（）A.L1变亮，L2L3均变暗B.L1变暗，L2L3均变亮C.L1变暗，L2熄灭，L3变亮D.L1L2变亮，L3变暗例4、如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为ε，内阻为r。设电流表A的读数为I，电压表V的读数为U。当R5的滑动触点向图中a瑞移动时，则说法正确的是（）AI变大，U变小BI变大，U变大CI变小，U变大DI变小，U变小例6.如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是（）A.小灯泡L1、L3变暗，L2变亮B.小灯泡L2、L3变暗，L1变亮C.ΔU1<ΔU2D.ΔU1>ΔU2例7.如图电路中，若滑动变阻器的滑片从a向b移动过程中，三只理想电压表的示数变化的绝对值依次为ΔV1、ΔV2、ΔV3，下列各组数据可能出现的是（）A.ΔV1=3V，ΔV2=2V，ΔV3=1VB.ΔV1=5V，ΔV2=3V，ΔV3=2VC.ΔV1=0.5V，ΔV2=1V，ΔV3=1.5VD.ΔV1=0.2V，ΔV2=1.0V，ΔV3=0.8V课后见功1.如图28所示电路，电源两端的电压一定，开关s1闭合，s2断开。如果使电压表和电流表的示数均增大，则下列操作一定可行的是A．滑动变阻器的滑片P向右移B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，闭合开关s2。D．滑动变阻器的滑片P不动，断开开关s12、.如图所示，闭合开关S，电流表和电压表的示数变化情况是(1V2V1L1L2L3PV1V2V3ab)A．电流表示数增大，电压表示数减小．B．电流表示数减小、电压表示数增大．C．两表示数同时增大D．两表示数同时减小．3.如图所示，当滑动变阻器R3的滑动片向右移动时，两电压表示数变化的绝对值分别是△U1和△U2，则下列结论正确的是（）A．△U1＞△U2B．电阻R1的功率先增大后减小C．电阻R2的功率一定增大D．电源的输出功率先增大后减小4、如图，电源有一定内阻，当变阻器滑片向上移动时，则()A．电压表示数将变大，灯L将变暗B．电压表示数将变大，灯L将变亮C．电压表示数将变小，灯L将变暗D．电压表示数将变小，灯L将变亮5、如图所示的电路中，A、B、C、D是四只相同的灯泡.当滑动变阻器的滑动片向下滑动时，下列说法正确的是()A.A灯变亮B.B灯变亮C.C灯变亮D.D灯变亮2
