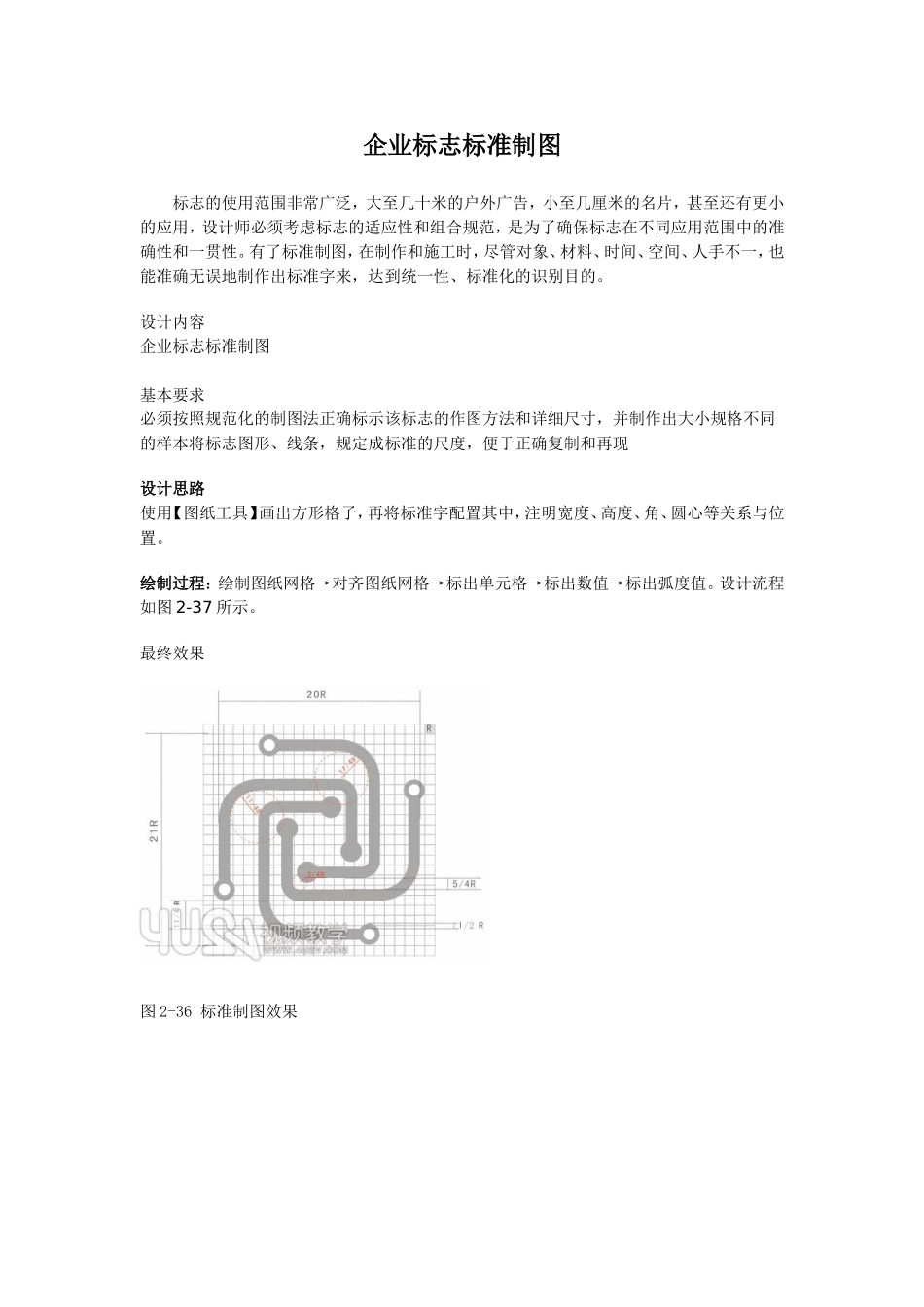

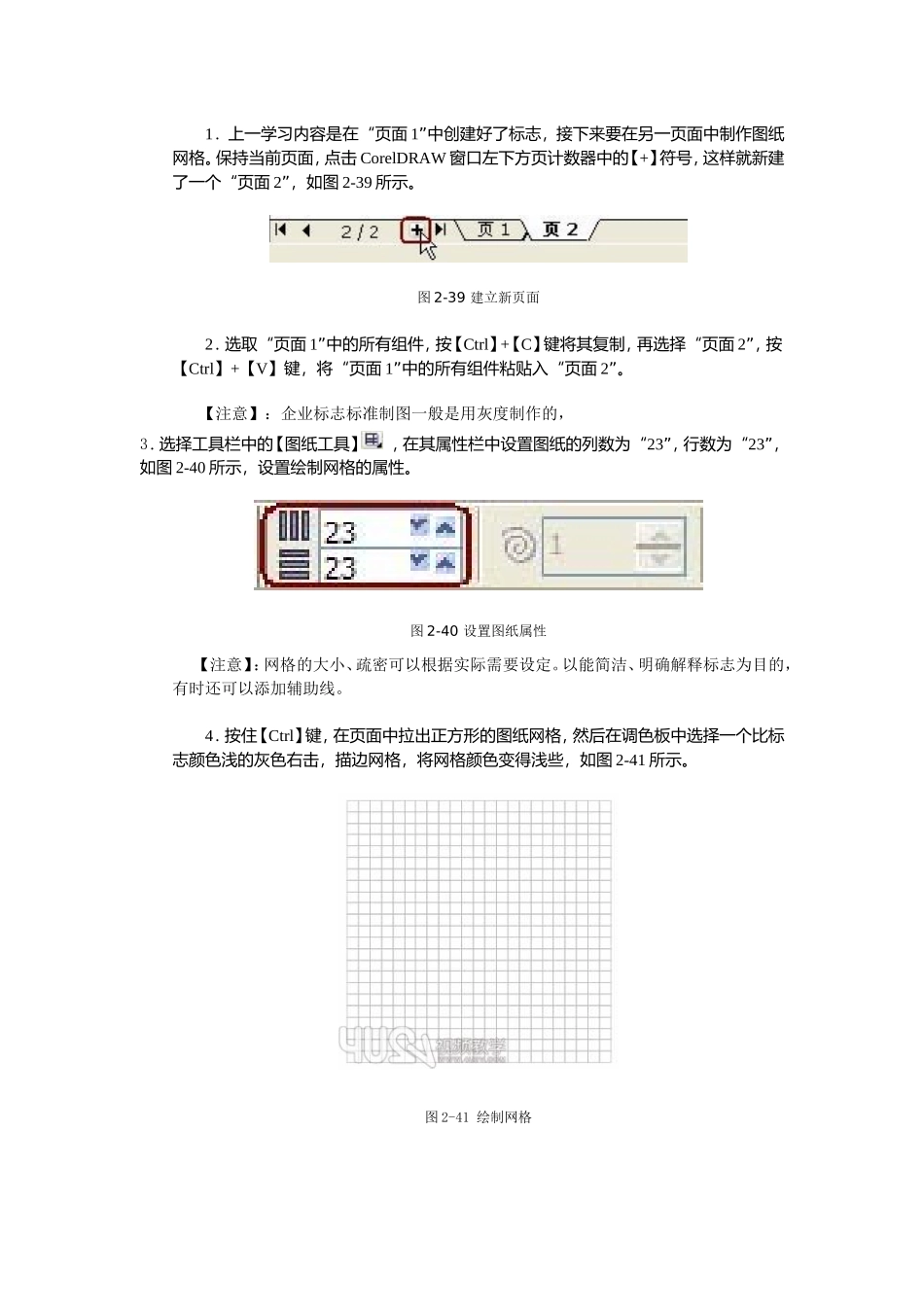

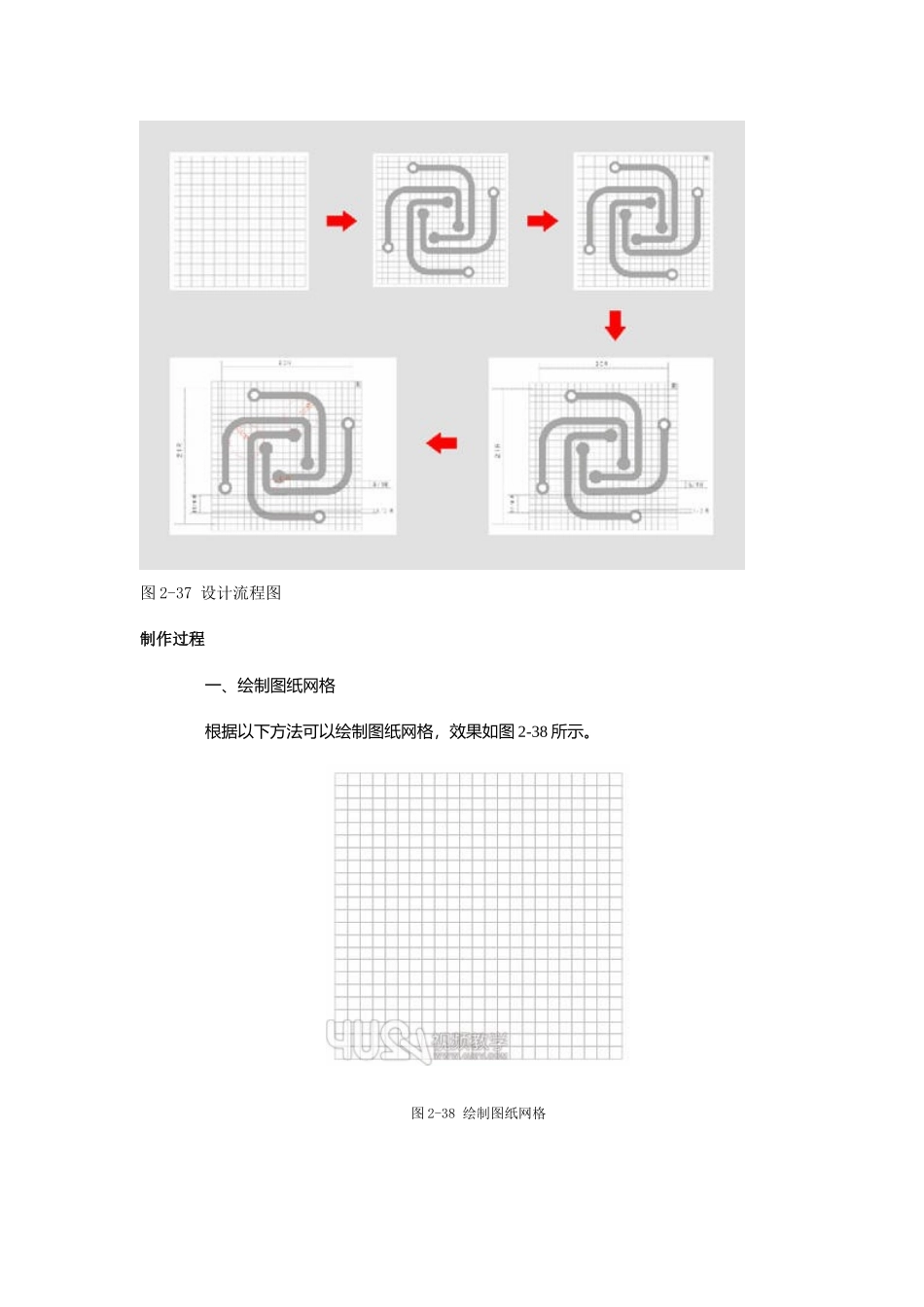

企业标志标准制图标志的使用范围非常广泛，大至几十米的户外广告，小至几厘米的名片，甚至还有更小的应用，设计师必须考虑标志的适应性和组合规范，是为了确保标志在不同应用范围中的准确性和一贯性。有了标准制图，在制作和施工时，尽管对象、材料、时间、空间、人手不一，也能准确无误地制作出标准字来，达到统一性、标准化的识别目的。设计内容企业标志标准制图基本要求必须按照规范化的制图法正确标示该标志的作图方法和详细尺寸，并制作出大小规格不同的样本将标志图形、线条，规定成标准的尺度，便于正确复制和再现设计思路使用【图纸工具】画出方形格子，再将标准字配置其中，注明宽度、高度、角、圆心等关系与位置。绘制过程：绘制图纸网格→对齐图纸网格→标出单元格→标出数值→标出弧度值。设计流程如图2-37所示。最终效果图2-36标准制图效果图2-37设计流程图制作过程一、绘制图纸网格根据以下方法可以绘制图纸网格，效果如图2-38所示。图2-38绘制图纸网格1．上一学习内容是在“页面1”中创建好了标志，接下来要在另一页面中制作图纸网格。保持当前页面，点击CorelDRAW窗口左下方页计数器中的【+】符号，这样就新建了一个“页面2”，如图2-39所示。图2-39建立新页面2．选取“页面1”中的所有组件，按【Ctrl】+【C】键将其复制，再选择“页面2”，按【Ctrl】+【V】键，将“页面1”中的所有组件粘贴入“页面2”。【注意】：企业标志标准制图一般是用灰度制作的，3．选择工具栏中的【图纸工具】，在其属性栏中设置图纸的列数为“23”，行数为“23”，如图2-40所示，设置绘制网格的属性。图2-40设置图纸属性【注意】：网格的大小、疏密可以根据实际需要设定。以能简洁、明确解释标志为目的，有时还可以添加辅助线。4．按住【Ctrl】键，在页面中拉出正方形的图纸网格，然后在调色板中选择一个比标志颜色浅的灰色右击，描边网格，将网格颜色变得浅些，如图2-41所示。图2-41绘制网格【注意】：在绘制图纸网格时，网格的颜色一般要区别于标志的颜色，这样就不会出现混淆。5．选择页面中的网格线，按鼠标右键，在弹出的快捷菜单中选择【顺序】→【到后部】命令，网格线将退到标志下面，如图2-42所示。图2-42改变网格线的顺序【注意】：调整网格的大小与标志等大，这是为了以后方便计算标志的尺寸。图形层叠顺序：向前一位（按【Ctrl】+【PageUp】键），向后一位（按【Ctrl】+【PageDown】键），到前面（按【Shift】+【PageUp】键），到后面（按【Shift】+【PageDown】键）。二、对齐图纸网格根据以下2个步骤可以对齐图纸网格，如图2-43所示。图2-43对齐图纸网格【提示】：要精确移动网格线必须重新设置标尺微调，一般CorelDRAW默认的标尺微调为“2.54mm”。将标尺微调设置为“0.1mm”，就能对物件进行精确调整。1．点选【视图】→【网格和标尺设置】命令，如图2-44所示。在弹出的【选项】对话框的左侧选择【标尺】，在右侧将标尺微调设为“0.1mm”，之后点击【确定】按钮，如图2-45所示。图2-44【网格和标尺设置】命令图2-45标尺微调2．设置好标尺微调后选择网格线，通过敲击键盘的方向键（←↑↓→），可以对网格进行细微位置的调节，最后调整的效果如图2-46所示。图2-46对齐图纸网格三、标出单元格可根据以下3个步骤标出单元格，1．选择网格，按【Ctrl】+【U】键取消群组，或点击属性栏中的【取消群组】按钮，如图2-48所示。图2-48取消组合【注意】：网格在拉出来的时候是一个组合在一起的整体，要编辑其中某个单元格，就需要取消该网格的组合。2．取消群组后，每个单元格将独立出来，选择右上角的单元格后，给它填充一个调色板中的灰色，如图2-49所示。图2-49填充单元格【注意】：标准制图的基本单位方便我们得出标志的线条宽度、空间位置、比例等关系。在这里给某个独立的单元格填充的颜色并没有硬性的规定，易于分辨即可，可自行选择颜色。3．选择【文字工具】，点选网格输入一个“R”字母，并调整其大小，置于灰色单元格的中间，如图2-50所示。图2-50标出单元格【注意】：输入“R”代表一个单元格比例尺寸的数值单位，能使标志在实际运用中在数值范围内按比例缩放，比例尺...
