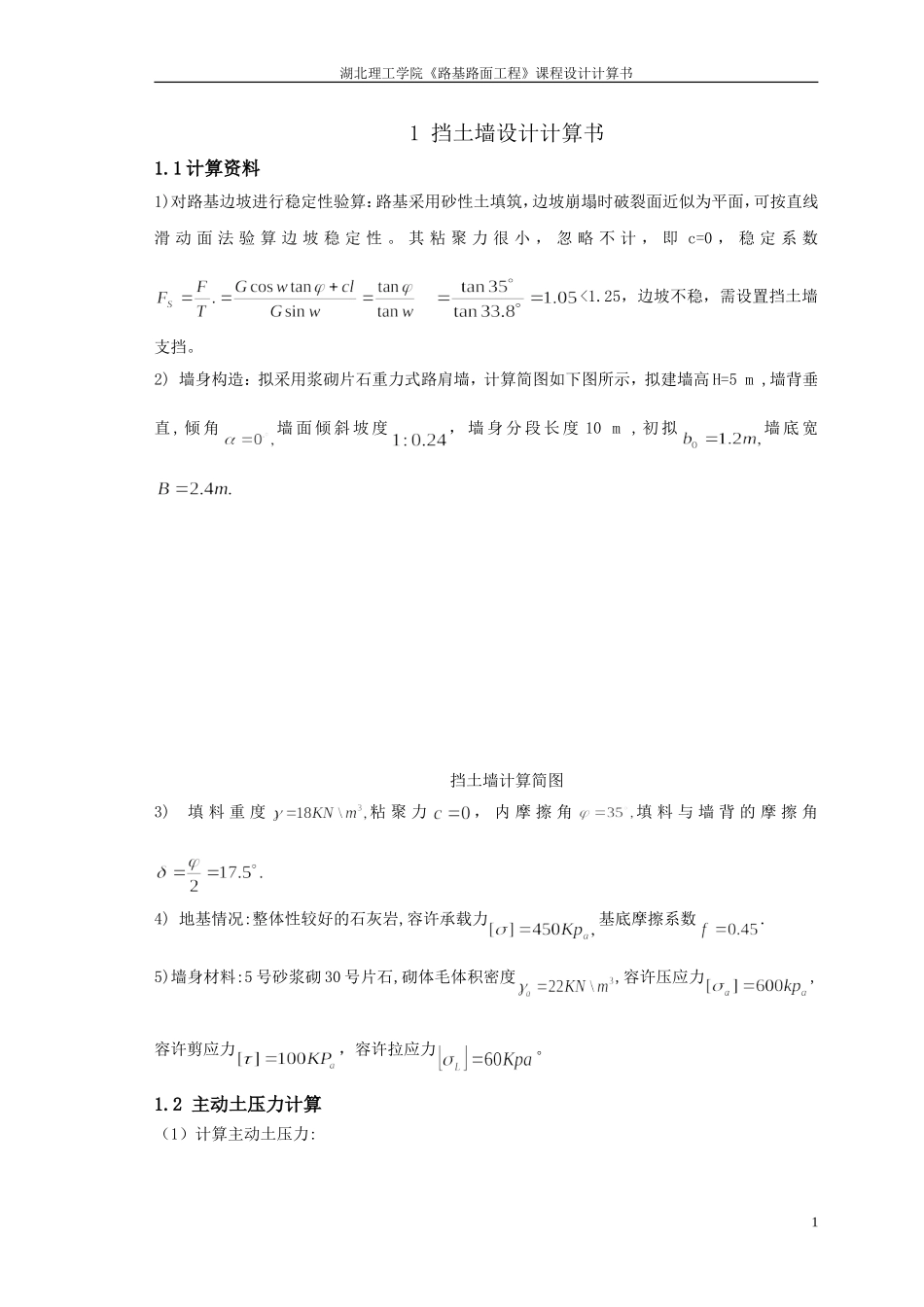

湖北理工学院《路基路面工程》课程设计计算书1挡土墙设计计算书1.1计算资料1)对路基边坡进行稳定性验算：路基采用砂性土填筑，边坡崩塌时破裂面近似为平面，可按直线滑动面法验算边坡稳定性。其粘聚力很小，忽略不计，即c=0，稳定系数<1.25，边坡不稳，需设置挡土墙支挡。2)墙身构造：拟采用浆砌片石重力式路肩墙，计算简图如下图所示，拟建墙高H=5m,墙背垂直,倾角墙面倾斜坡度，墙身分段长度10m,初拟墙底宽挡土墙计算简图3)填料重度粘聚力，内摩擦角填料与墙背的摩擦角4)地基情况:整体性较好的石灰岩,容许承载力基底摩擦系数.5)墙身材料:5号砂浆砌30号片石,砌体毛体积密度,容许压应力,容许剪应力，容许拉应力。1.2主动土压力计算（1）计算主动土压力:1湖北理工学院《路基路面工程》课程设计计算书由挡土墙的计算简图可知根据库伦理论则主动土压力=1/2×18×25×0.246=55.35KNE=Ecos()=55.35KNE=Esin(=55.35KNZ==m,Z=B-tan=2.4-m1.3计算挡土墙自重G===198KN(---挡土墙梯形截面的上底宽；B---挡土墙梯形截面的下底宽）挡土墙水平方向重心:G到挡土墙趾的水平距（y---挡土墙重心到墙背的距离）1.4挡土墙稳定性的验算；2湖北理工学院《路基路面工程》课程设计计算书1.4.1抗滑稳定性验算:一般情况下,抗倾覆稳定性较易满足,墙身断面主要由抗滑稳定性和基底承载力来控制,取墙长度1m。满足要求1.4.2抗倾覆稳定性验算倾覆稳定系数K0计算公式：满足要求1.4.3基底应力及合力偏心距验算:基础地面的压应力作用于基底的合力的竖向分力对墙趾的力臂=1.1m基底应力故满足要求。1.5挡土墙纵断面设计1)确定挡土墙的起讫点（k2+340~k2+440），如图纸II所示。选择挡土墙与路基或其他结构物的衔接方式；2)按地基及地形情况进行分段，确定伸缩缝与沉降缝的位置，每隔10m设置一道，伸缩缝与沉降缝可以设在一起；设缝位置见挡土墙立面布置图（图纸II）所示。缝宽为2cm，自墙顶做到基底。缝内沿墙的内、外、顶三边填塞沥青麻丝或沥青木板，塞入深度不小于0.2m，当墙背为岩石路堑或填石路堤时，可设置空缝。3湖北理工学院《路基路面工程》课程设计计算书3)布置各段挡土墙的基础，包括基础的形式和相应的埋置深度；墙地面有纵坡时，挡土墙的基底宜做成不大于5%的纵坡。但地基为岩石时，为减少开挖，可沿纵向做成台阶。如图纸II所示。4)为了排除墙后积水，通常在墙身的适当高度处布置一排或数排泄水孔，如图纸II所示。泄水孔的尺寸可视泄水量的大小采用0.1m×0.1m的方孔。孔眼间距一般为2.5m，孔眼应上下交错布置，且最下排泄水孔的出水口应至少高于地面0.3m。干旱地区间距可予增大，多雨地区则可减小。为防止泄水孔堵塞，墙背泄水孔的进水口部分应设置粗粒料反滤层，泄水孔应有向外倾斜的坡度。4
