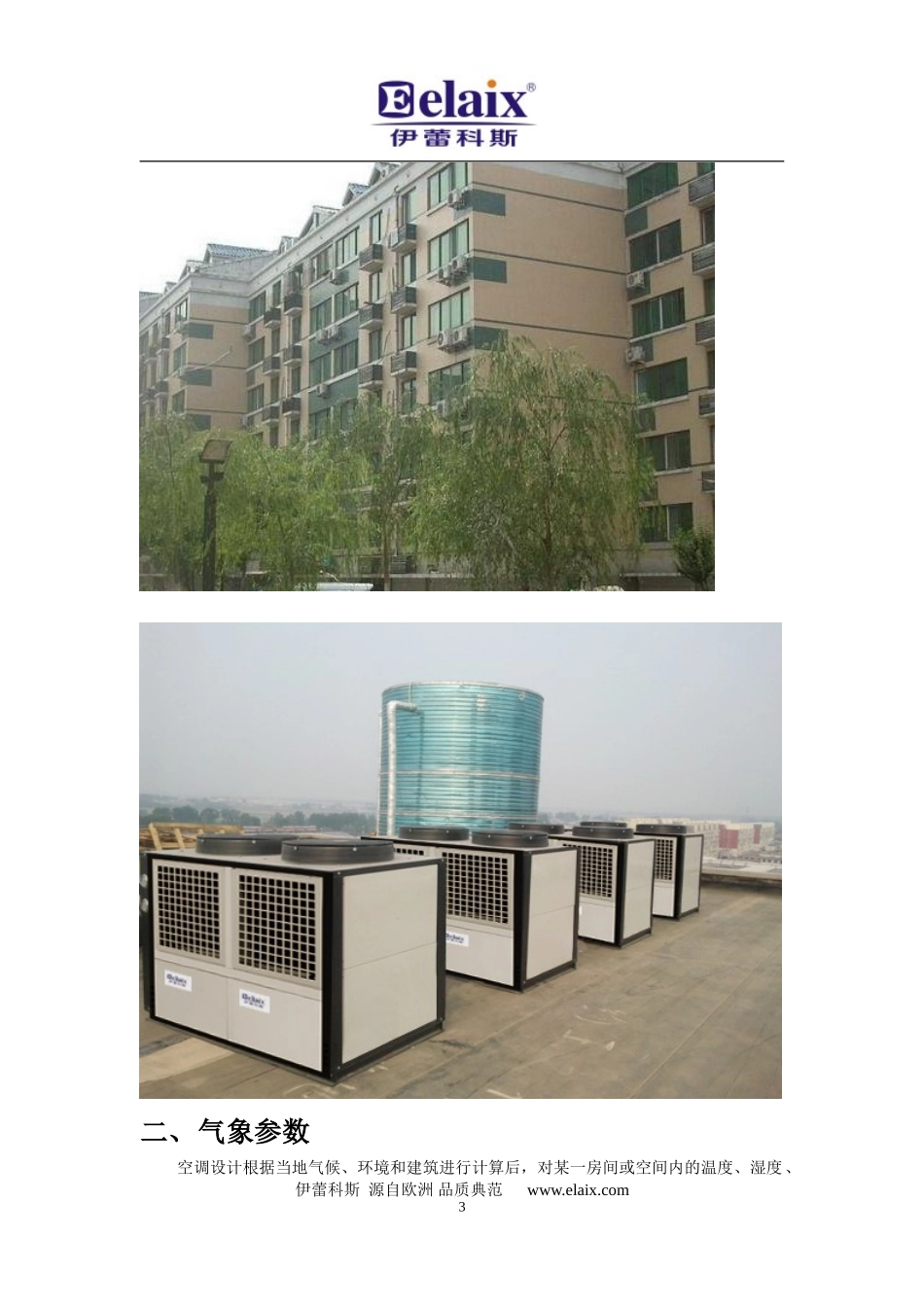

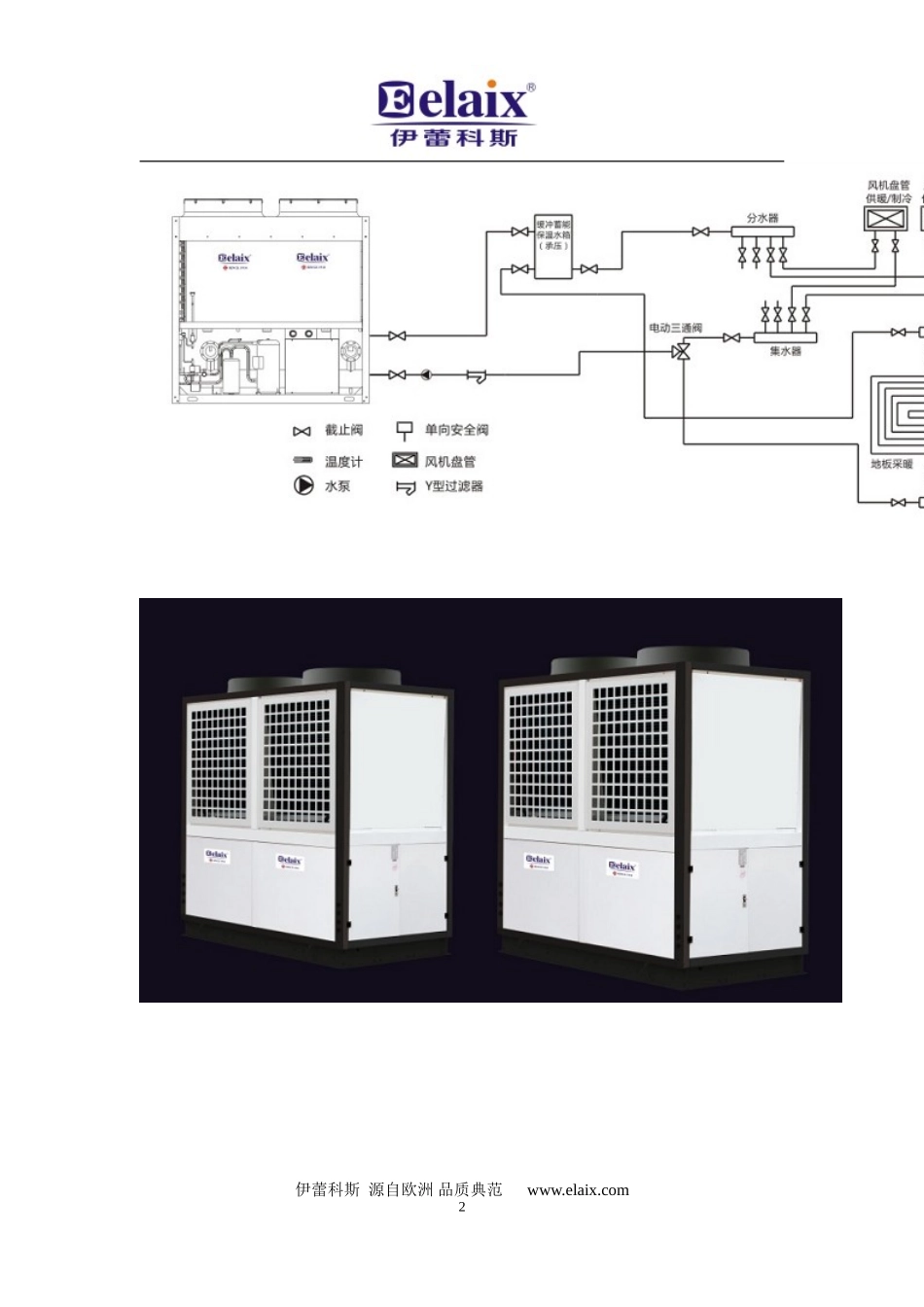

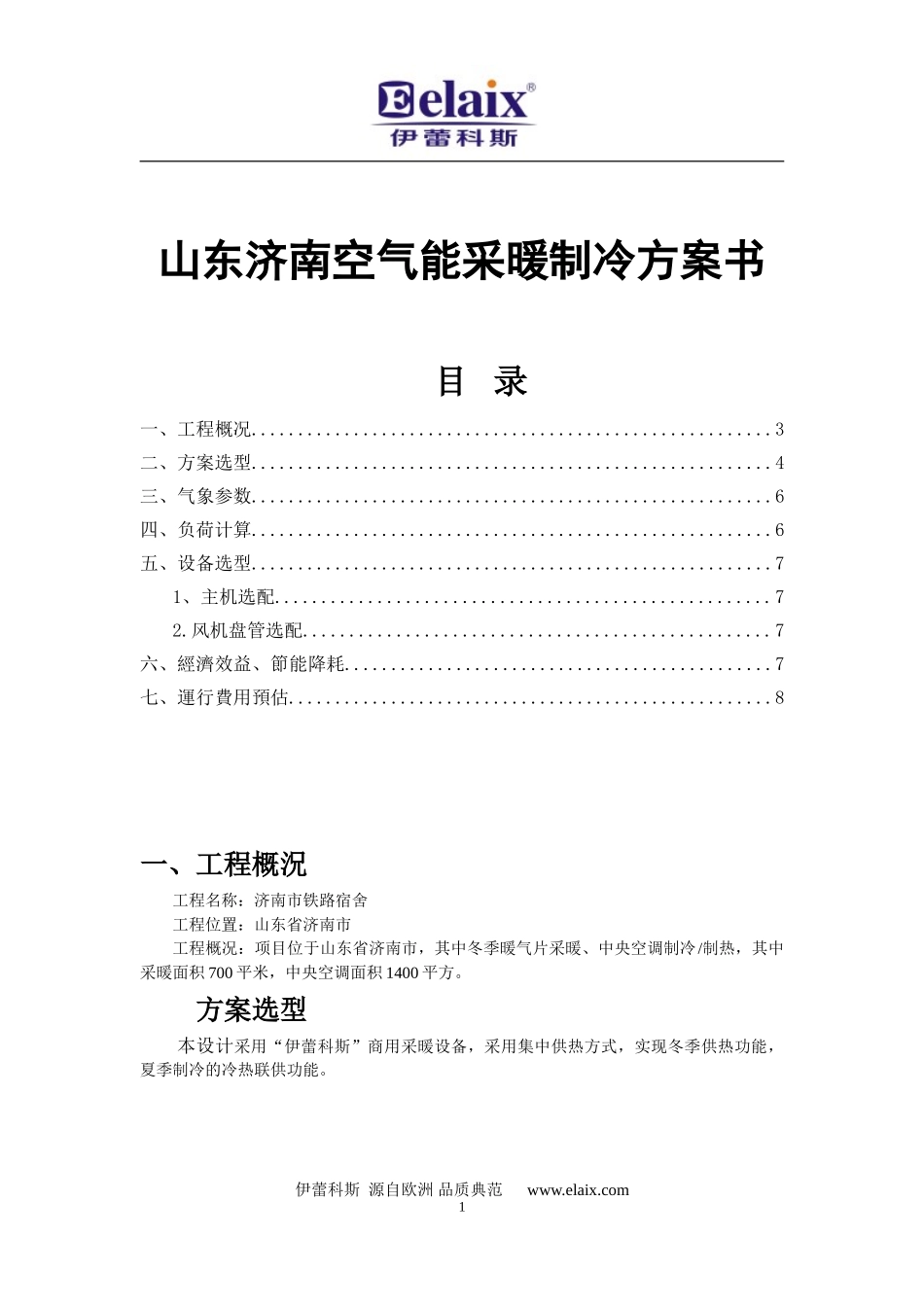

山东济南空气能采暖制冷方案书目录一、工程概况........................................................3二、方案选型........................................................4三、气象参数........................................................6四、负荷计算........................................................6五、设备选型........................................................71、主机选配.....................................................72.风机盘管选配..................................................7六、經濟效益、節能降耗..............................................7七、運行費用預估....................................................8一、工程概況工程名称：济南市铁路宿舍工程位置：山东省济南市工程概况：项目位于山东省济南市，其中冬季暖气片采暖、中央空调制冷/制热，其中采暖面积700平米，中央空调面积1400平方。方案选型本设计采用“伊蕾科斯”商用采暖设备，采用集中供热方式，实现冬季供热功能，夏季制冷的冷热联供功能。伊蕾科斯源自欧洲品质典范www.elaix.com1伊蕾科斯源自欧洲品质典范www.elaix.com2二、气象参数空调设计根据当地气候、环境和建筑进行计算后，对某一房间或空间内的温度、湿度、伊蕾科斯源自欧洲品质典范www.elaix.com3洁净度和空气流动速度等进行调节与控制，从而为用户创造安全环保、舒适节能的和谐环境。本设计工程位于山东省济南市，其计算参数如下所示。室外计算参数表一室外空气计算参数东经117.05’82北纬36’60’’建筑气候分区寒冷地区城市济南夏季大气压力99400pa冬季大气压力101850pa冬季室外供暖计算干球温度-0.5.2℃冬季通风计算温度-3.6℃冬季空调室外计算干球温度0.45℃冬季室外空调计算相对湿度0.76室外平均风速2.7m/s最多风向平均风速3.5m/s夏季空调室外干球温度34.8℃夏季空调室外湿球温度27.00℃夏季空调室外平均温度31.20℃夏季室外平均风速2.8m/s室内计算参数长期逗留区域空气调节室内计算参数参数舒适度等级温度相对湿度风速冬季I级22-2430-60≤0.2II级18-21≤60≤0.2夏季I级24-2640-70≤0.25II级27-28三、负荷计算在进行热泵选型时，要同时考虑制冷量和制热量。制冷量为空调区所需最大冷负荷，制热量由建筑所需供暖热负荷构成。在选择热泵时，要在满足最大冷负荷和热负荷的同时增加10%的富裕量；这是由于进行负荷计算时，配管的公共通道部分未考虑进来；实际上，冷/热量在通过公共配管通道时，总会损失一部分冷/热量。该建筑冷负荷，经负荷计算及规范得知，寒冷地区建筑的空调冷负荷指标为80W/㎡左右，空调面积1400㎡,总负荷大小112kwkW符合要求。热负荷由外围护结构和内围护结构的基本耗热量及其附加耗热量和冷空气渗透耗热量组成；冬季采暖的室内设计温度设为22℃，经负荷计算及规范得知，寒冷地区建筑的采暖热负荷指标为60W/㎡左右，采暖面积700㎡,总负荷大小42kW符合要求。采暖区域的热负荷汇总见表：采暖热指标推介表（w/㎡）建筑类型住宅综合居住区学校办公旅馆商店食堂餐厅影剧院展览馆大礼堂体育馆伊蕾科斯源自欧洲品质典范www.elaix.com4采暖节能措施40-4545-5550-7050-6055-70100-13080-150100-150注：1、表中数值适用于我国东北、华北、西北、华南地区。2、热指标中已包含5％管网热损失。空调热指标、冷指标推介表（w/㎡）建筑类型办公医院旅馆、宾馆商店、展览馆影剧院体育馆热指标80-10090-12090-120100-120115-140130-190冷指标80-11070-10080-110125-180150-200140-200注：1、表中数值适用于我国东北、华北、西北、华南地区。2、寒冷地区热指标取较小值，冷指标取较大值；严寒地区热指标取较大值，冷指标取较小值。五、设备选型主机选配经负荷计算可知，该建筑夏季空调制冷的冷负荷为112kW，冬季地板采暖的热负荷为42kW；根据用户的需求，本系统制定冷热联供方案，即中央空调制冷/制热、暖气片采暖。根据项目实际情况，方案选用伊蕾科斯地暖空调系统——25P地暖空调工程机2台供应此项目的中央空调制冷、暖气片采暖的冷热联供；其中，额定制冷量为125kw...
