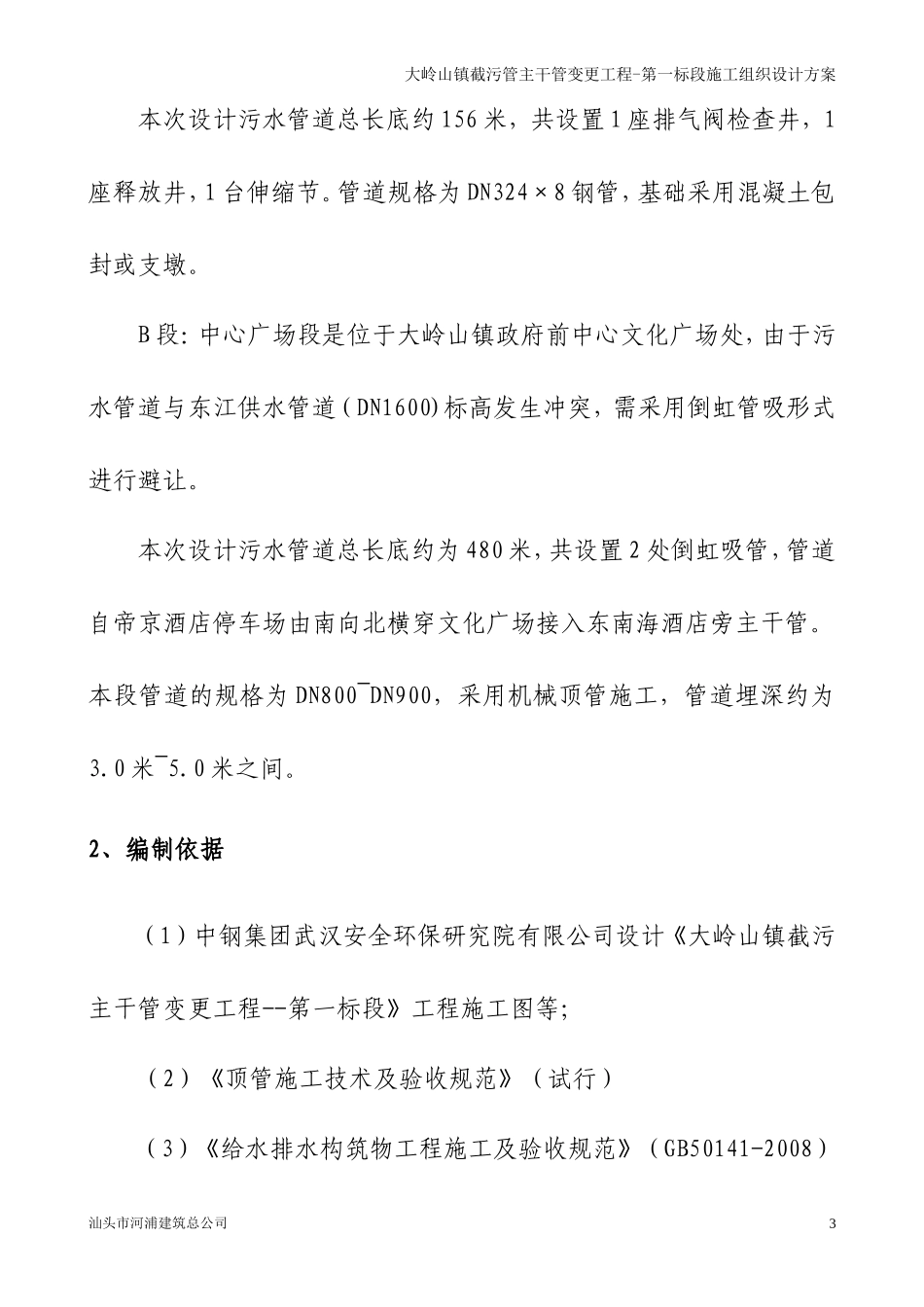

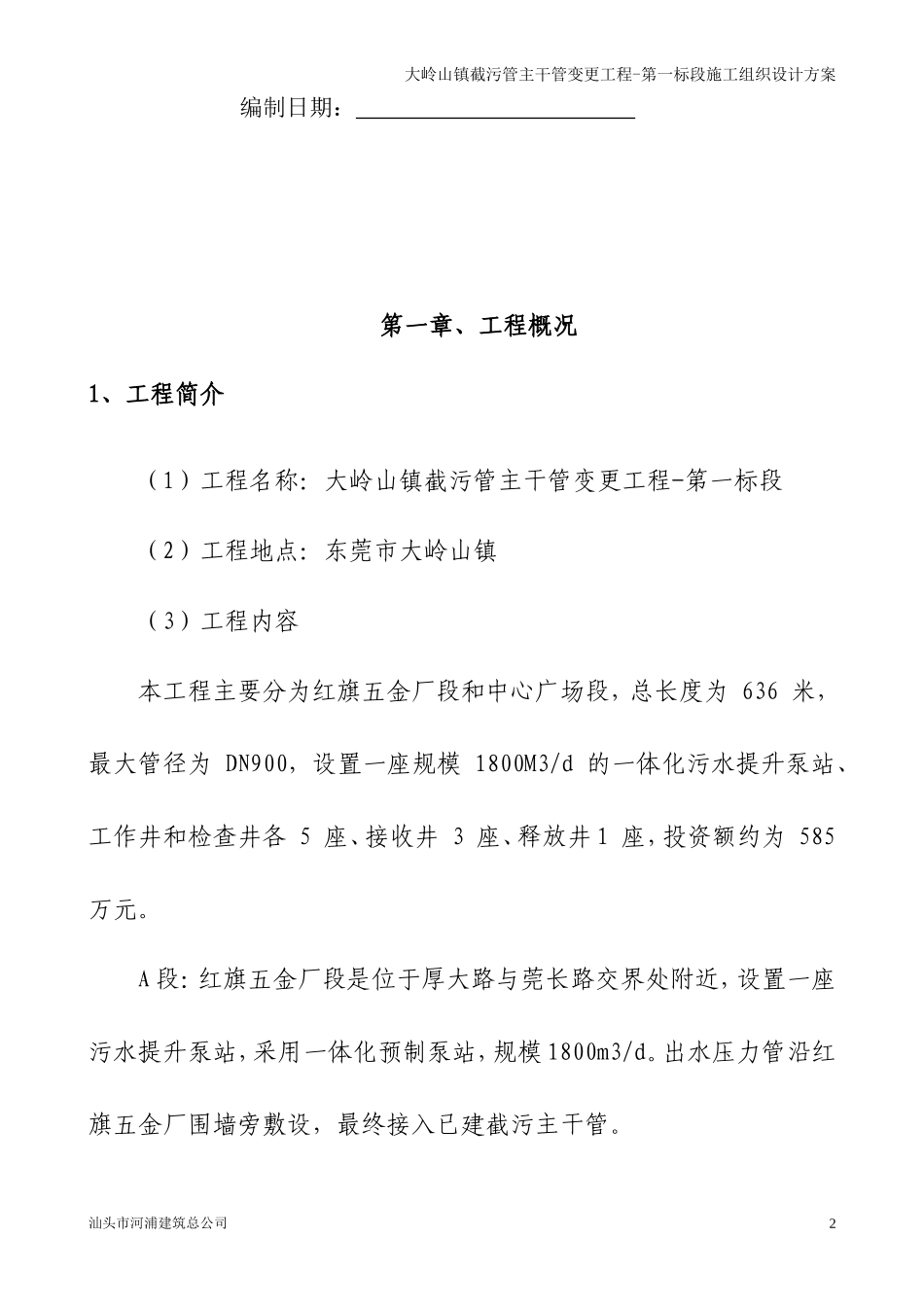

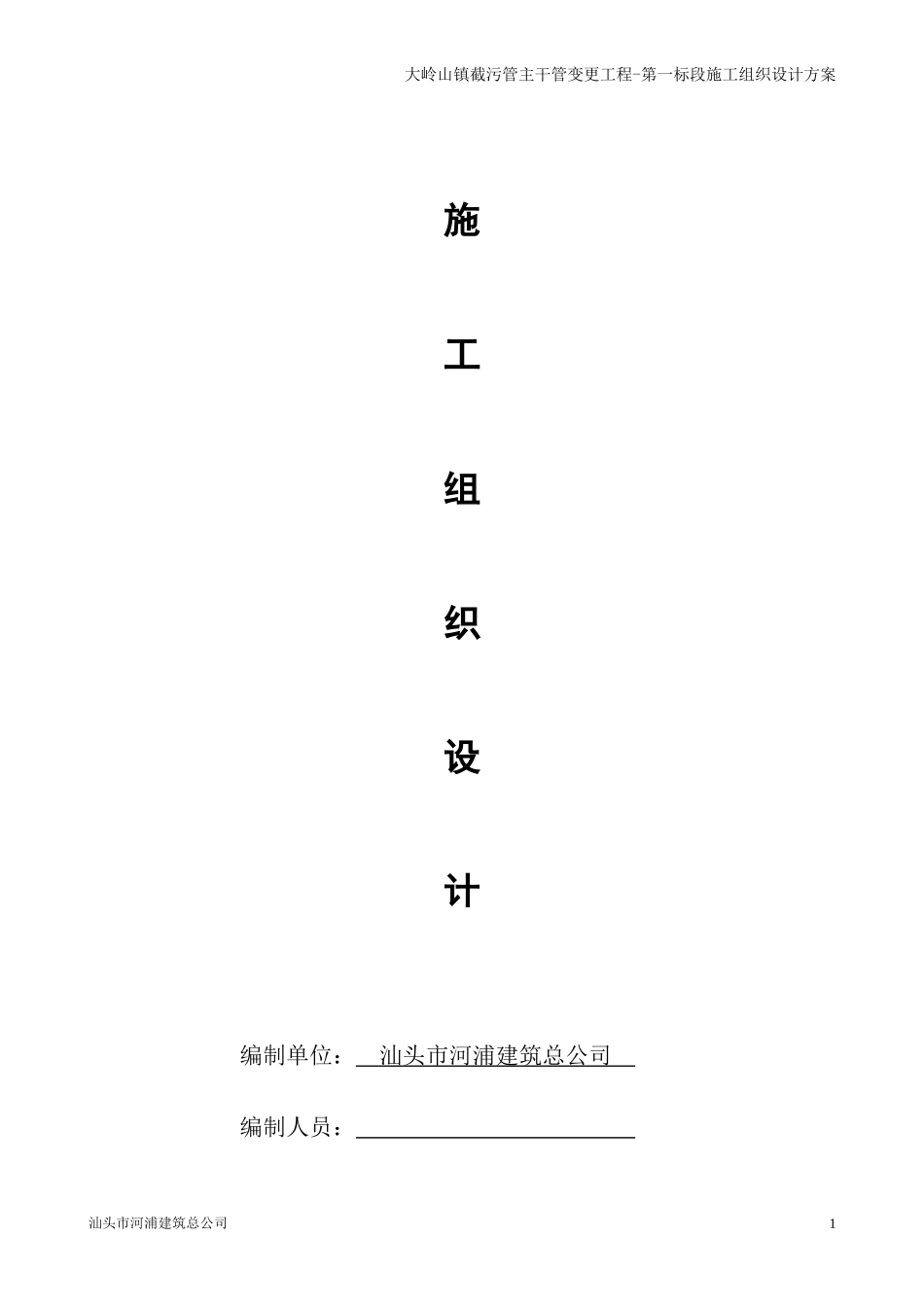

大岭山镇截污管主干管变更工程-第一标段施工组织设计方案施工组织设计编制单位：汕头市河浦建筑总公司编制人员：汕头市河浦建筑总公司1大岭山镇截污管主干管变更工程-第一标段施工组织设计方案编制日期：第一章、工程概况1、工程简介（1）工程名称：大岭山镇截污管主干管变更工程-第一标段（2）工程地点：东莞市大岭山镇（3）工程内容本工程主要分为红旗五金厂段和中心广场段，总长度为636米，最大管径为DN900，设置一座规模1800M3/d的一体化污水提升泵站、工作井和检查井各5座、接收井3座、释放井1座，投资额约为585万元。A段：红旗五金厂段是位于厚大路与莞长路交界处附近，设置一座污水提升泵站，采用一体化预制泵站，规模1800m3/d。出水压力管沿红旗五金厂围墙旁敷设，最终接入已建截污主干管。汕头市河浦建筑总公司2大岭山镇截污管主干管变更工程-第一标段施工组织设计方案本次设计污水管道总长底约156米，共设置1座排气阀检查井，1座释放井，1台伸缩节。管道规格为DN324×8钢管，基础采用混凝土包封或支墩。B段：中心广场段是位于大岭山镇政府前中心文化广场处，由于污水管道与东江供水管道（DN1600)标高发生冲突，需采用倒虹管吸形式进行避让。本次设计污水管道总长底约为480米，共设置2处倒虹吸管，管道自帝京酒店停车场由南向北横穿文化广场接入东南海酒店旁主干管。本段管道的规格为DN800~DN900，采用机械顶管施工，管道埋深约为3.0米~5.0米之间。2、编制依据（1）中钢集团武汉安全环保研究院有限公司设计《大岭山镇截污主干管变更工程--第一标段》工程施工图等；（2）《顶管施工技术及验收规范》（试行）（3）《给水排水构筑物工程施工及验收规范》（GB50141-2008）汕头市河浦建筑总公司3大岭山镇截污管主干管变更工程-第一标段施工组织设计方案（4）《给水排水管道工程施工及验收规范》（GB50268-2008）3、工程地质概况(1)、红旗五金厂根据地勘披露，按地层成因类型和岩土层性质，场区内地层自上而下分为：第四系人工填土层(Qml)、第四系冲积层（Qal）、第四系坡积层（Qel）。场区水位埋深在1.80～2.40m之间。具体地质情况详见岩土工程勘察报告。(2)、中心广场段根据钻探揭露，按地层成因类型、沉积层序和岩土层性质，场区内地层自上而下分为：人工填土层（Qml）、第四系冲积层（Qal）、第四系残积层（Qel），场区地下水位埋深介于2.80～4.50m，雨季地下水位约上升1.0m，枯水期地下水位约下降1.0m。管道所在土层大部分为含粘性土中砂、粘土、小部分为粘土。汕头市河浦建筑总公司4大岭山镇截污管主干管变更工程-第一标段施工组织设计方案第二章、施工前期准备工作2.1施工总平面布置施工总平面布置详见附图（施工平面布置图）2.1.1施工道路及交通组织本工程标段的道路，绝大部分具备适应施工要求，施工时要根据施工实际要求修建少量施工便道，在施工过程中认真组织交通方案，以确保证施工机械、材料等的正常进出。在施工期间，工地现场要做好施工围蔽，搞好交通指示标志，认真组织好施工机械及施工车辆的进出，将对该地区交通的影响减少到最低限度，保持交通的顺畅。2.1.2施工用电本工程地处城区，为减少对周围环境及居民的影响，尽量采用市政供电系统用电，同时为保证施工期间施工的正常进行，现场备用一台120kw发电机供停电时使用。2.1.3施工用水根据本工程特点，施工用水主要采用自来水，不得抽取雨污水施工。自来水取水点利用施工现场两边住宅区、商业区的供水系统。2.1.4堆料场大部分混凝土采用商品混凝土，现场不设置集中拌和楼，零星部位结构混凝土工地拌和，砂浆全部采用自拌，工地设置砂子堆场和砂浆拌和场地。2.1.5临时设施暂定在附近的空地上吊装一到两个集装箱作为现场临时办点并随施工进度在施工现场进行围蔽堆放。对于机具和材料等，在施工现场进行统一围蔽堆放。2.2技术准备2.2.1认真组织和落实主要工程技术人员，选择对本类工程有丰富施汕头市河浦建筑总公司5大岭山镇截污管主干管变更工程-第一标段施工组织设计方案工经验的人员为骨干，熟悉施工图，领会设计意图，阅读标书内容和建设单位述及的规定、要求和参照标准。真正了解工程整体精神和设计意旨，...
