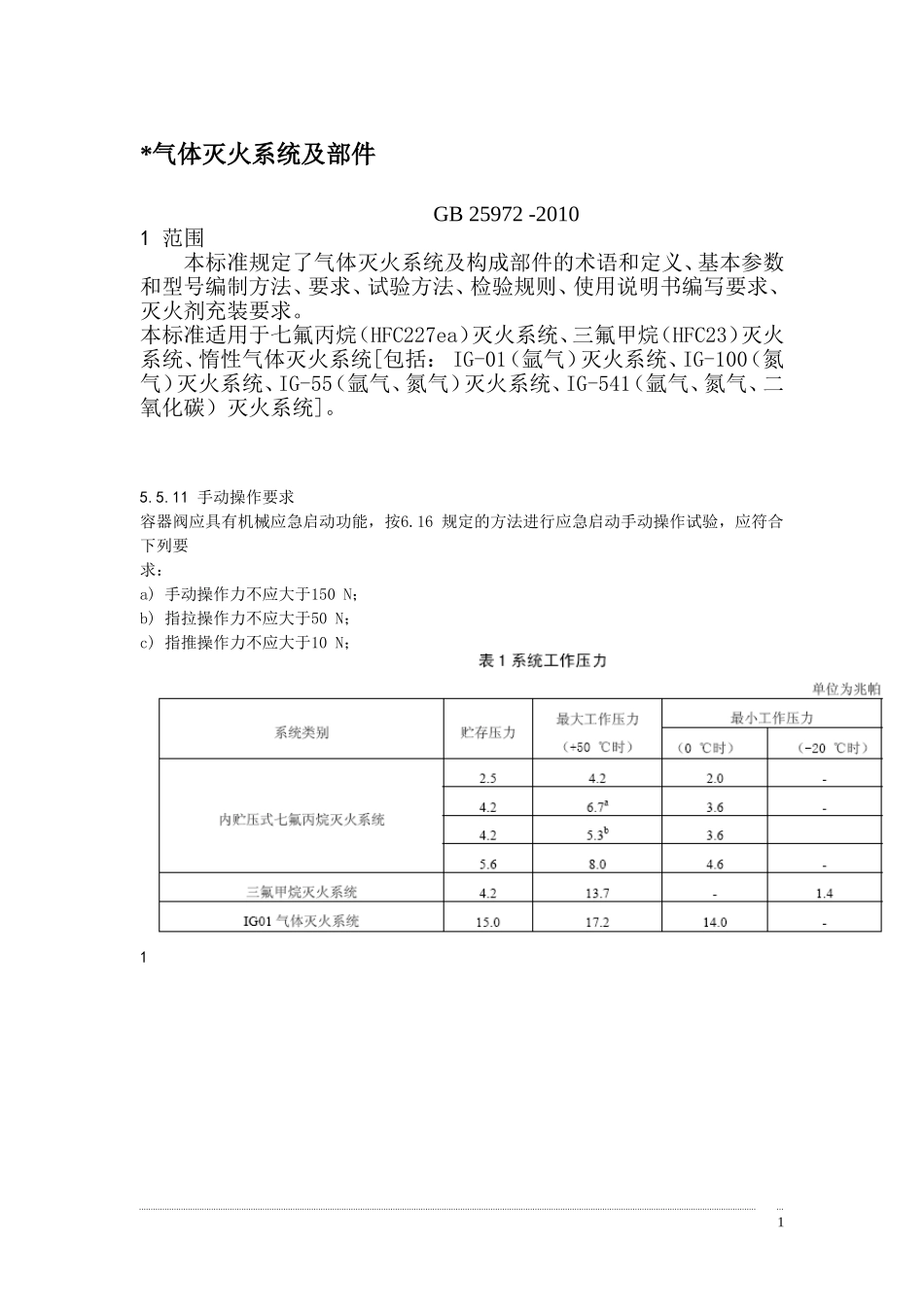

*气体灭火系统及部件GB25972-20101范围本标准规定了气体灭火系统及构成部件的术语和定义、基本参数和型号编制方法、要求、试验方法、检验规则、使用说明书编写要求、灭火剂充装要求。本标准适用于七氟丙烷（HFC227ea）灭火系统、三氟甲烷（HFC23）灭火系统、惰性气体灭火系统[包括：IG-01（氩气）灭火系统、IG-100（氮气）灭火系统、IG-55（氩气、氮气）灭火系统、IG-541（氩气、氮气、二氧化碳）灭火系统]。5.5.11手动操作要求容器阀应具有机械应急启动功能，按6.16规定的方法进行应急启动手动操作试验，应符合下列要求：a)手动操作力不应大于150N；b)指拉操作力不应大于50N；c)指推操作力不应大于10N；11b指充装密度为950kg/m3时。5.1.1.3系统喷射时间灭火系统的最大喷射时间为：a)七氟丙烷灭火系统：10s；b)三氟甲烷灭火系统：10s；c)惰性气体灭火系统：60s。5.1.2系统构成5.1.2.1内贮压式七氟丙烷灭火系统、三氟甲烷灭火系统至少应由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀（适用于组合分配系统）、驱动装置、集流管、连接管、喷嘴、信号回馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。5.1.2.2惰性气体灭火系统至少应由灭火剂瓶组、驱动气体瓶组（不适用于直接驱动灭火剂瓶组的系统）、单向阀、选择阀（适用于组合分配系统）、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。5.1.2.3同一系统各部件应固定牢固、连接可靠，部件安装位置正确，整体布局合理，便于操作、检查和维修。5.1.2.4系统中相同功能部件的规格应一致（选择阀、喷嘴除外），各灭火剂贮存容器的容积、充装密度或充装压力应一致。*气体灭火系统设计规范GB50370-200521.总则1.0.1为合理设计气体灭火系统，减少火灾危害，保护人身和财产的安全，制定本规范。1.0.2本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、IG541混合气体和热气溶胶全淹没灭火系统的设计。1.0.31.0.4气体灭火系统的设计，应遵循国家有关方针和政策，做到安全可靠，技术先进，经济合理。1.0.5设计采用的系统产品及组件，必须符合国家有关标准和规定的要求。1.0.6气体灭火系统设计，除应符合本规范外，还应符合国家现行有关标准的规定。2.术语和符号术语2.1.1防护区Protectedarea满足全淹没灭火系统要求的有限封闭空间。2.1.2全淹没灭火系统Totalfloodingextinguishingsystem在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭火系统。2.1.3管网灭火系统Pipingextinguishingsystem按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。2.1.4预制灭火系统Pre-engineeredsystems按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。2.1.5组合分配系统Combineddistributionsystems用一套气体灭火剂储存装置通过管网的选择分配，保护两个或两个以上防护区的灭火系统。2.1.6灭火浓度Flameextinguishingconcentration在101KPa大气压和规定的温度条件下，扑灭某种火灾所需气体灭火剂在空气中的最小体积百分比。2.1.7灭火密度Flameextinguishingdensity在101KPa大气压和规定的温度条件下，扑灭单位容积内某种火灾所需固体热气溶胶发生剂的质量。32.1.8惰化浓度Inertingconcentration有火源引入时，在101KPa大气压和规定的温度条件下，能抑制空气中任意浓度的易燃可燃气体或易燃可燃液体蒸气的燃烧发生所需的气体灭火剂在空气中的最小体积百分比。2.1.9浸渍时间Soakingtime在防护区内维持设计规定的灭火剂浓度，使火灾完全熄灭所需的时间。2.1.10泄压口Pressurereliefopening灭火剂喷放时，防止防护区内压超过允许压强，泄放压力的开口。2.1.11过程中点Counsemiddlepoint喷放过程中，当灭火剂喷出量为设计用量50%时的系统状态。2.1.12无毒性反应浓度(NOAEL浓度)NOAELConcentration观察不到由灭火剂毒性影响产生生理反应的灭...
