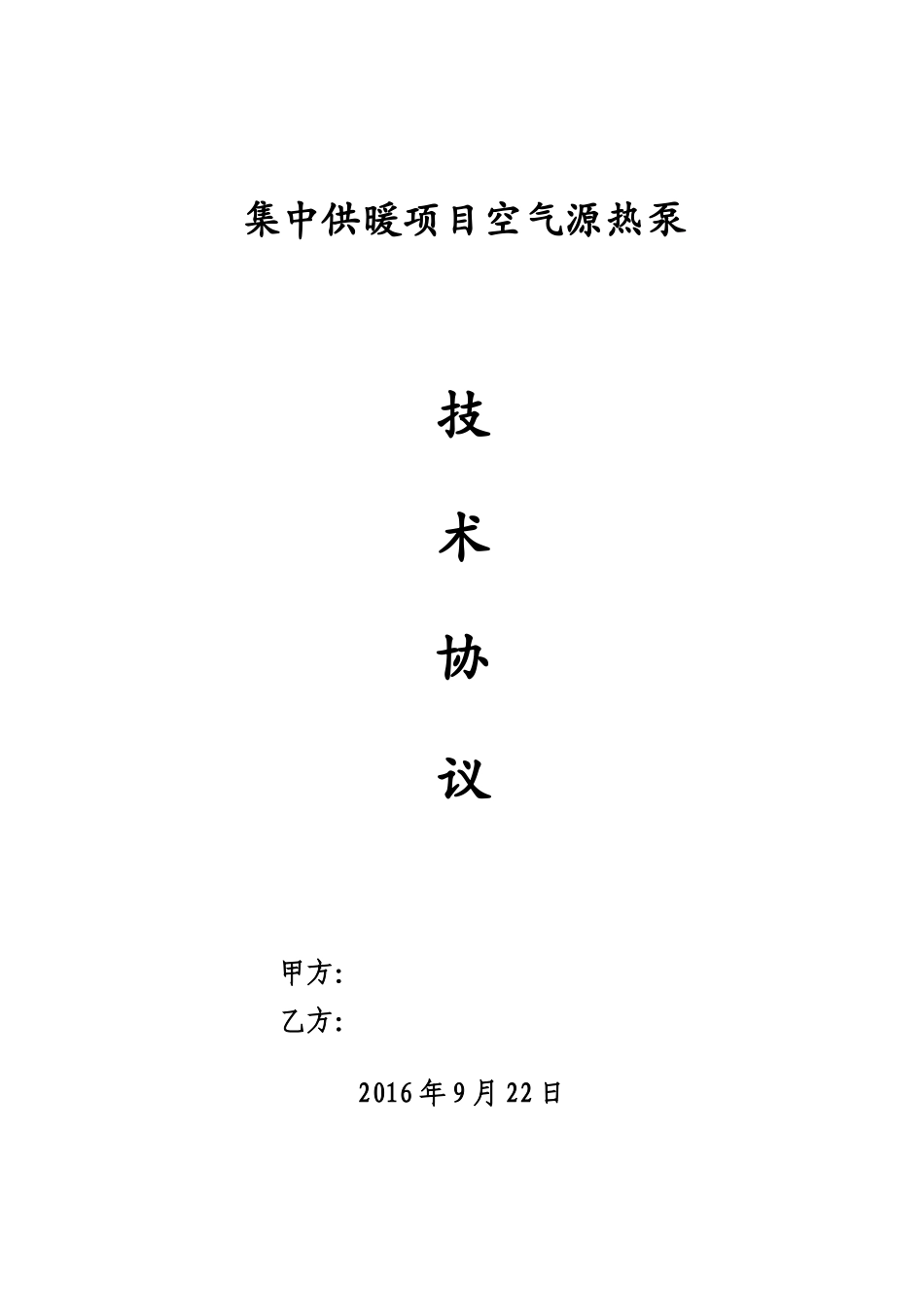

集中供暖项目空气源热泵技术协议甲方：乙方：2016年9月22日一、总则（甲方）与（乙方）经双方友好协商，就集中供暖项目空气源热泵的订货事宜及所涉及的技术问题达成共识，形成以下条款：1.1本技术协议书适用于集中供暖项目空气源热泵及其附属设备的性能、结构、调试及售后服务等方面。1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合现行技术规范书和现行工业标准的优质产品。1.3本协议书所使用的标准与乙方所执行的标准所发生矛盾时，按较高标准执行。1.4签订合同后，甲方保留对本协议书提出补充要求和修改的权利，乙方应予以配合，具体项目和条件由甲乙双方商定。1.5乙方应严格按照甲方提供的技术资料、进行生产、严格执行甲方所提供的技术资料中的制造规范和检验标准。1.6乙方负责履行设备制造和交货进度。乙方保证不能因正在履约的其它项目及其他任何原因，而影响到本投标设备按期保质保量的完成与交货。1.7乙方在设备制造过程中发生侵犯专利权的行为时，其侵权责任与甲方无关，应由乙方承担相应的责任，并不得影响甲方的利益。二、技术规范及相关要求2.1空气源热泵设备技术参数表如下：型号50HP超低温空气源热泵名义制热量（KW）环境7℃，出水55℃138制热量（KW）环境-5℃，出水55℃104名义制热输入功率（KW）49制热输入功率（KW）46.67电源380V/3N~50Hz风机电机功率（KW）2.9风机类型轴流式大叶片风机额定水流量(m3/h)25.1机组水压降(kPa)50水管接口尺寸2进2出DN65法兰接头压缩机谷轮压机*4制冷剂R410A室外机噪声(dB(A))70～75制冷剂充注量(kg)10.5*4机组实际重量(kg)1300机组运行重量(kg)1700机组外形尺寸(mm×mm×mm)2200×2000×22002.2供暖系统机组全部正常运行供回水温差不低于8℃，或运行流量在满足8℃温差下能够正常启动机组。2.3结合基础的承重能力，热泵机组在正常供暖运行情况下，重力负荷不超过0.5T/。㎡2.4需提供设备具体详细的运行参数及运行曲线，所提供数据必须是设备运行或模拟运行的实际参数，不得为推论值。2.5在国标工况下制热能效比不低于3.5,以第三方的检测报告原件为准。2.6在室外7℃、设备出水温度55℃、进出水温差不小于10℃时，能效比COP不得低于2.8；在室外-5℃、设备出水温度55℃、进出水温差不小于10℃时，能效比COP不得低于2.4；在室外-15℃、设备出水温度55℃、进出水温差不小于10℃时，能效比COP不得低于2.1；以上数据需提供国家权威机构检测报告原件或复印件加盖公章，作为设备质量验收依据。2.7空气源热泵应提供降噪具体措施，降噪后满足《社会生活环境噪声排放标准》噪音标准要求（昼间60分贝，夜间55分贝）。2.8在环境温度较低时，微电脑启动自动化霜功能；应提供详细的除霜过程及除霜措施。2.9空气源热泵生产厂家必须具有全国工业品生产许可证；生产厂家应质量稳定，可靠性高。所投产品需获得国家节能产品认证证书；2.10具有断电自动记忆功能，来电后自动启动机组运行；2.11防冻技术：主机启停不分主次运行方式，并做好相应的保温措施，有效防止换热器及水管路等冬季冻裂；热泵机组应有化霜、防冻措施，冷凝水要引至排水沟。2.12压缩机：空气源热泵机组压缩机需选用知名品牌涡旋压缩机，质量等同于美国谷轮、丹佛斯等国际著名品牌；压缩机具备增气喷焓功能，实现二次压缩真正实现低温强热功能。2.13蒸发器：V型翅片蒸发器，蒸发器的翅片应选用表面有亲水镀膜的铝箔翅片，保证制冷剂与空气之间最充分的热交换，确保空气侧高效换热；2.14换热器：采用高效换热器，耐压为1.6MPa；提供水阻力数值。自带水过滤及水流开关；2.15膨胀阀：采用电子膨胀阀，自适应调节，确保系统能够根据环境与水温变化自动调整节流程度，能够保证不同工况下的系统性能均处于最佳的运行状态，水温稳定2.16空气源热泵需采用喷气增焓技术，确保-25℃时机组能够正常启动运行；提供厂家公开发行的样本加盖公章并提供第三方检测报告原件证明在该低温下能够正常制热.2.17风扇电机：采用双速电机；2.18机组需采用环保冷媒；2.19控制系统：机组自带MODBUS通讯协议及接口，保证BA系统通...
