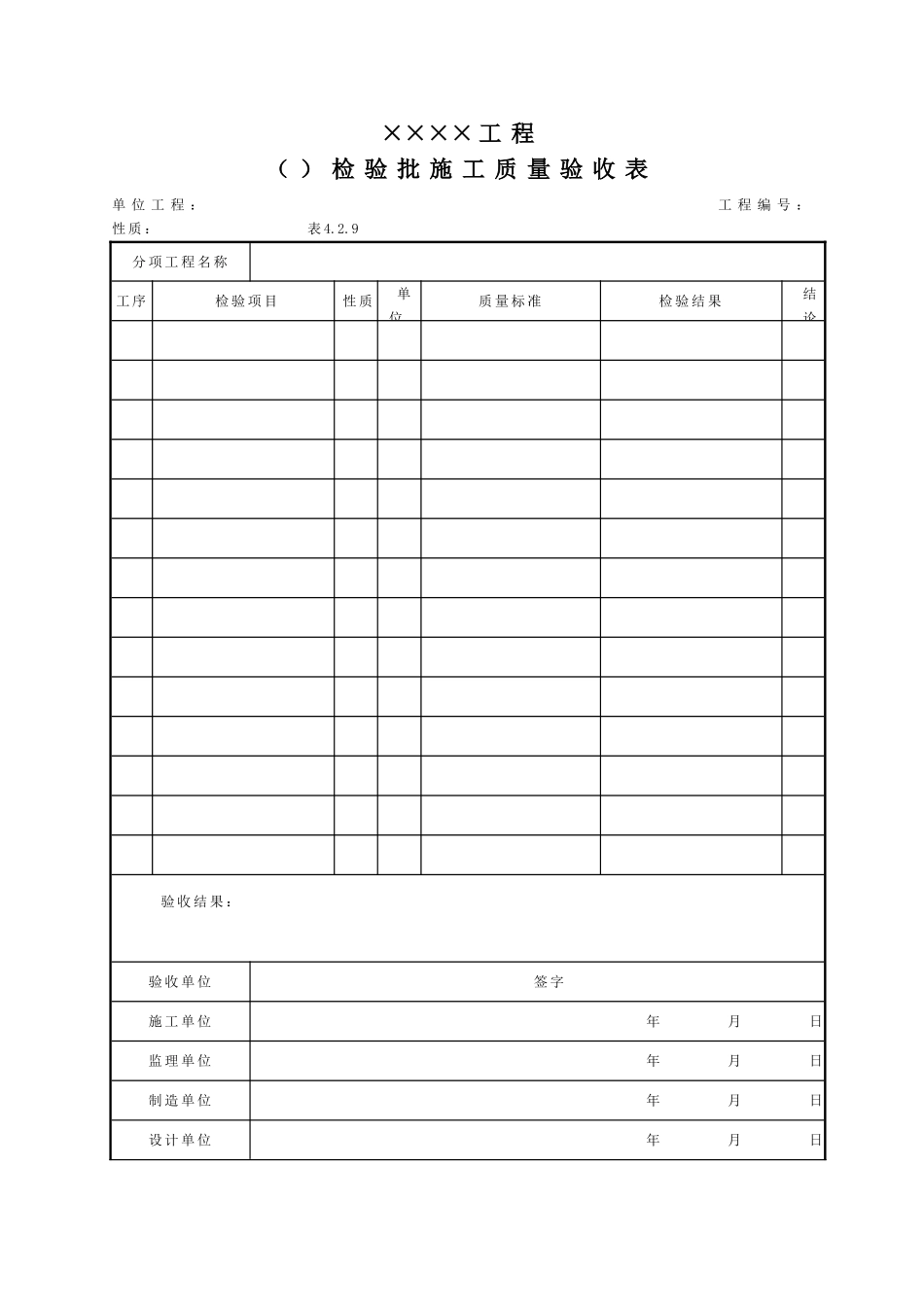

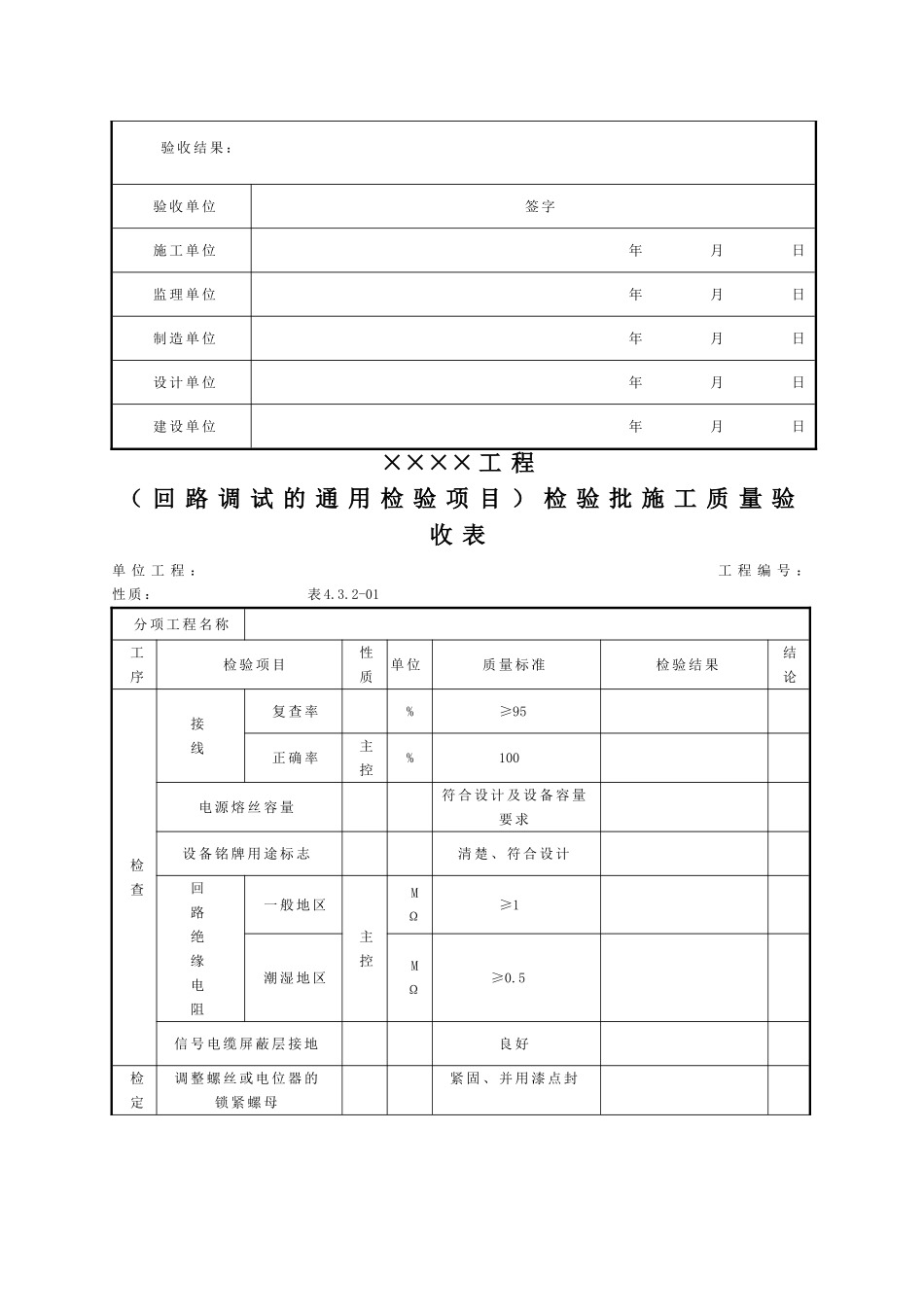

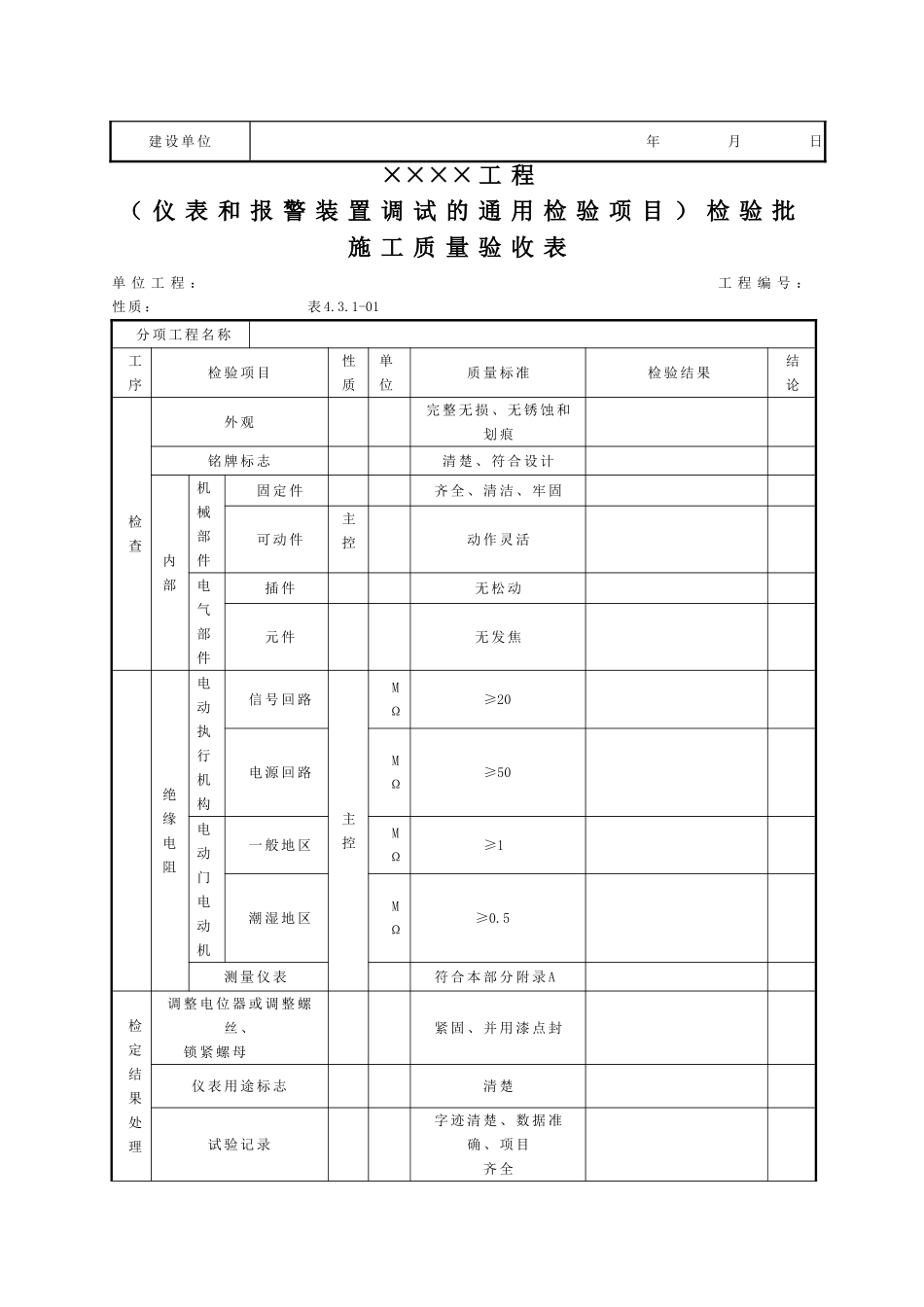

××××工程（）检验批施工质量验收表单位工程：工程编号：性质：表4.2.9分项工程名称工序检验项目性质单位质量标准检验结果结论验收结果：验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日××××工程（仪表和报警装置调试的通用检验项目）检验批施工质量验收表单位工程：工程编号：性质：表4.3.1-01分项工程名称工序检验项目性质单位质量标准检验结果结论检查外观完整无损、无锈蚀和划痕铭牌标志清楚、符合设计内部机械部件固定件齐全、清洁、牢固可动件主控动作灵活电气部件插件无松动元件无发焦绝缘电阻电动执行机构信号回路主控MΩ≥20电源回路MΩ≥50电动门电动机一般地区MΩ≥1潮湿地区MΩ≥0.5测量仪表符合本部分附录A检定结果处理调整电位器或调整螺丝、锁紧螺母紧固、并用漆点封仪表用途标志清楚试验记录字迹清楚、数据准确、项目齐全验收结果：验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日××××工程（回路调试的通用检验项目）检验批施工质量验收表单位工程：工程编号：性质：表4.3.2-01分项工程名称工序检验项目性质单位质量标准检验结果结论检查接线复查率%≥95正确率主控%100电源熔丝容量符合设计及设备容量要求设备铭牌用途标志清楚、符合设计回路绝缘电阻一般地区主控MΩ≥1潮湿地区MΩ≥0.5信号电缆屏蔽层接地良好检定调整螺丝或电位器的锁紧螺母紧固、并用漆点封结果处理试验记录字迹清楚、数据准确、项目齐全验收结果：验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日××××工程（汽、水、油管测温元件安装）检验批施工质量验收表单位工程：工程编号：性质：表4.4.2-01分项工程名称工序检验项目性质单位质量标准检验结果结论测点位置环境无剧烈振动测点部位符合设计安装检修方便间距测孔与焊缝在焊缝或热影响区外两测孔mm≥D，且＞200测孔开插座材质主控符合设计插座尺寸符合设计凿和插测孔直径误差mm≤1开孔垂直偏差mm≤3插座安装垂直偏差mm≤1焊接及热处理符合《验规》焊接篇测温元件安装检查外观完好绝缘MΩ＞100垫片材质主控符合本部分附录B热电偶热电阻插入深度高温高压蒸汽D＞250mm宜100D≤250mm宜70一般流体D＞500mm宜300D≤500宜1/2D双金属温度计感温元件插入深度主控全部浸入被测介质压力式温度计温包插入深度主控全部伸入介质中毛细管弯曲半径mm≥50毛细管保护设施齐全、易检修环境温度无剧烈变化元件装配主控紧固、无渗漏标志牌内容符合设计，悬挂牢靠，字迹不易脱落注：D—被测管道外径。验收结果：验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日××××工程（测量金属壁温无固定装置的铠装热电偶安装）检验批施工质量验收表单位工程：工程编号：性质：表4.4.2-02分项工程名称工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计外观完好绝缘电阻MΩ·m＞1000接地符合设计固定装置安装安装位置符合设计固定装置与被测金属壁表面光洁程度光滑、无毛刺焊接严密、牢固热电偶安装热电偶插入主控紧密、牢固保温良好接线线端连接主控正确、牢固线号标志正确、清晰、不褪色汽轮机内与缸壁固定牢固引出线出口密封严密、无渗漏标志牌内容符合设计，悬挂牢靠，字迹不易脱落检验结果：验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日××××工程（测量金属壁温带可动卡套装置的铠装热电偶安装）检验批施工质量验收表单位工程：工程编号：性质：表4.4.2-03分项工程名称工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计外观良好绝缘电阻MΩ·m＞1000接地符合设计插座安装位置符合设计焊接牢固热处理符合《验规》焊接篇插座材质符合设计在过热器管壁上垂直安装保护管材质不锈钢保护管弯曲弧度‘。’＞130保护管长度mm伸出炉顶护板100铠装热电偶安装卡套装置安装牢固热电偶插入保护管主控与过热器管壁接触紧密接线线端连接正确、牢固线号标志正确、清晰、不褪色标志牌内容符合设计，悬挂牢靠，字迹不易脱落验收结果：验收单位...
