铝单板幕墙施工组织设计VIP免费

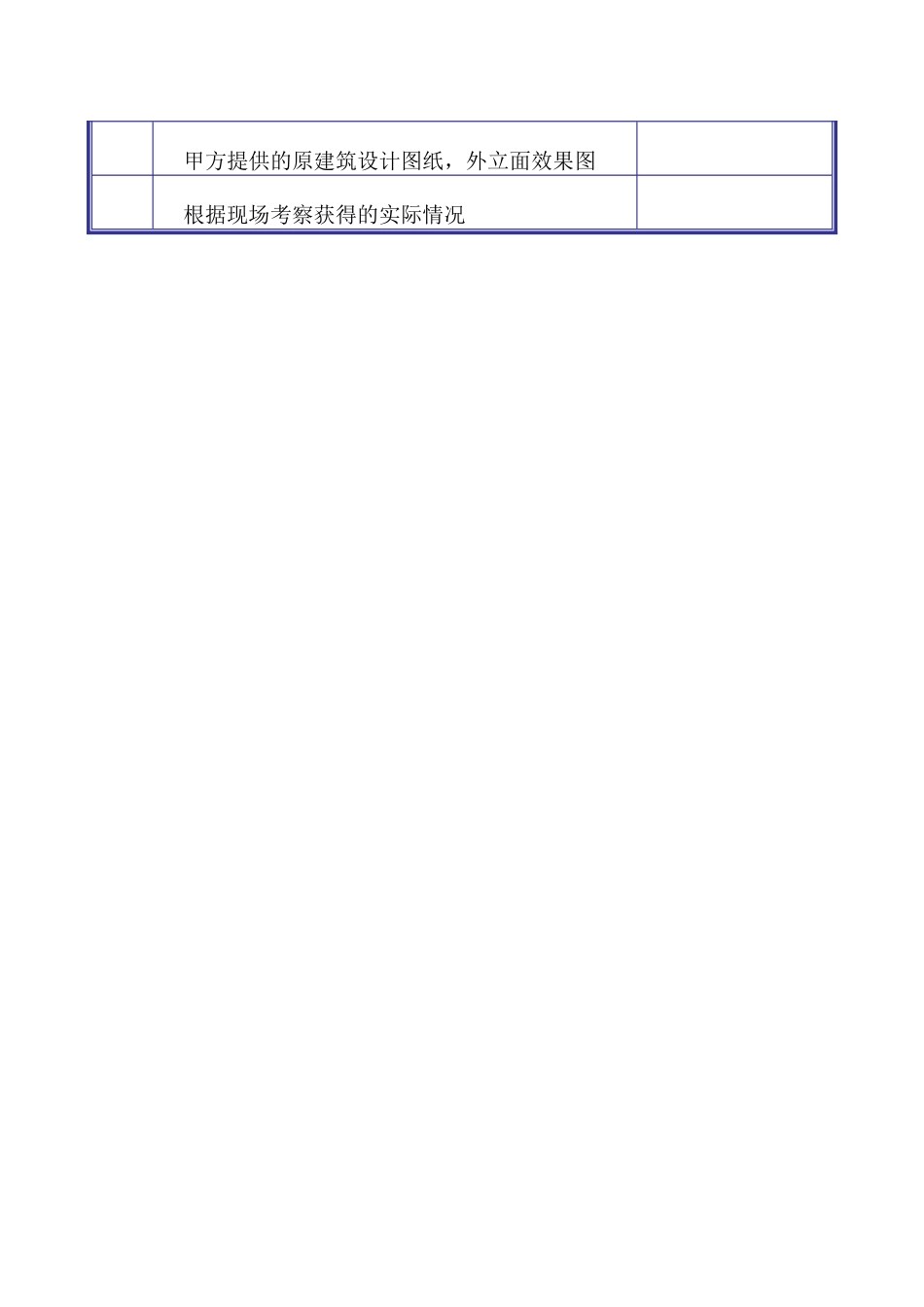

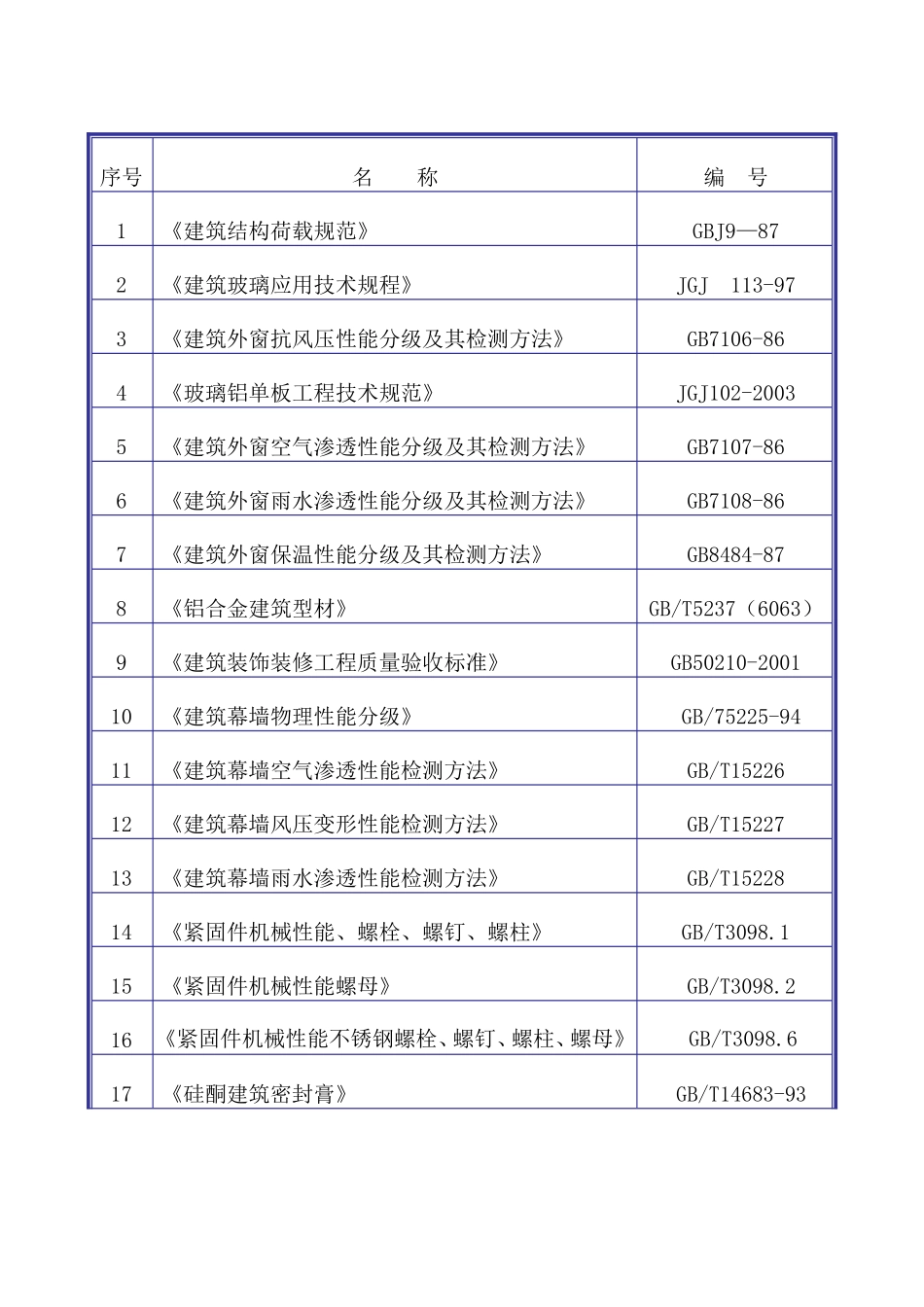

第一章、编制依据：序号名称编号1《建筑结构荷载规范》GBJ9—872《建筑玻璃应用技术规程》JGJ113-973《建筑外窗抗风压性能分级及其检测方法》GB7106-864《玻璃铝单板工程技术规范》JGJ102-20035《建筑外窗空气渗透性能分级及其检测方法》GB7107-866《建筑外窗雨水渗透性能分级及其检测方法》GB7108-867《建筑外窗保温性能分级及其检测方法》GB8484-878《铝合金建筑型材》GB/T5237（6063）9《建筑装饰装修工程质量验收标准》GB50210-200110《建筑幕墙物理性能分级》GB/75225-9411《建筑幕墙空气渗透性能检测方法》GB/T1522612《建筑幕墙风压变形性能检测方法》GB/T1522713《建筑幕墙雨水渗透性能检测方法》GB/T1522814《紧固件机械性能、螺栓、螺钉、螺柱》GB/T3098.115《紧固件机械性能螺母》GB/T3098.216《紧固件机械性能不锈钢螺栓、螺钉、螺柱、螺母》GB/T3098.617《硅酮建筑密封膏》GB/T14683-93甲方提供的原建筑设计图纸，外立面效果图根据现场考察获得的实际情况第二章工程概况一、工程概况1、工程名称：商丘市规划展览馆顶部飘板铝单板工程2、工程地址：商丘市金世纪广场3、本工程业主为商丘市城乡规划局；设计单位为河南红革玻璃幕墙装饰工程有限公司。二、材料产品说明1、铝单板采用3.00mm厚氟碳漆烤漆面，骨架为热镀锌钢材。2、五金配件所有与铝单板相连接螺栓、螺丝、铁件均做镀锌防腐处理。主龙骨采用80*60*4厚热镀锌方管，付龙骨型号为50*50*3钢方管，采用与主龙骨点焊后满焊，焊接后均涂防锈漆两遍，后置埋板采用热镀锌钢板角码，预埋板用200*200*10镀锌钢板，与连接件采用双边满焊。铝单板安装应符合国家相关规定。密封胶施工要求厚度为3-5mm，胶表面平滑美观。所购进材料配件须检查确认合格后方可使用。所有材料均出具产品合格证，主要材料还需出具质量保证必须的检验报告，及资料管理、收集整理工作。第三章、项目组织部署对于此工程，我公司在充分了解工程概况、施工条件、业主要求及总体工程进度的情况下，对整个工程进行全面精心的安排。一、建立工程指挥体系，合理划分各施工班组的工作任务和施工阶段，确定主攻目标和辅助目标的相互关系，以确保工程顺利进展。二、加强施工准备工作。1、技术准备：组成强有力的专业技术班子，深入施工现场，对工程测量、工程设计、材料选样，构件加工及安装等实施跟踪技术管理和服务。组织施工人员学习规范，学习质量管理有关文件，在完成现场实际测量工作，并对原设计图中尺寸进行校核。2、现场准备：设置现场办公室；3、电源：分层设置配电箱；4、办理现场交接手续：对墙面悬挑板、1m线进行检查校核，与设计尺寸不符处请土建方处理，达到要求后办理交接手续；5、脚手架根据安装施工需要，逐层搭设。6、材料准备：进场后立即对放样，对各种型材进行提料；7、人员准备：按照需求人员尽快分批进场；8、机具设备：水准仪、米尺、钢尺、铅坠、线盒、手电钻、切割锯、射钉枪、电锤、电焊机、吸盘、胶枪、螺丝刀、扳手、双头锯、铣榫机、角磨机等。三、建立严格质量保证体系，做到假冒伪劣、不合格材料不用，过质保期材料不用，并落实到每个人，同时制定严格的安全制度。四、与各单位配合说明：1、建筑技术员需提供施工所需的轴线、水平线、标高线；2、提供施工用电源、水源；3、提供施工人员住所；4、交叉作业时，要求作好相应保护措施，防止落物碰撞造成物品损坏和人员伤亡。五、施工人员组织与管理1、管理人员：对工地现场的管理机构拟设项目经理、技术负责人、现场工长、技术员和各作业组长等，按照各自的职责和权限全面有效地开展工作。（见下表）项目经理技术负责人设计师采购现场工长预算现场技术员第四章、施工方案与技术措施施工流程：铝板幕墙框体部分：从下而上；铝单板安装：一、干挂铝单板施工方案1、施工工艺流程：测量放线→校对施工图→埋板施工→钢框施工→调整→框架满焊→防腐处理→隐蔽验收→板材检验→板材安装→清洗→验收→撤吊篮。2、主要施工工艺说明：（1）弹线定位A、根据幕墙分格大样图和土建单位绘出的标高点，进出位线及轴线位置、采用重锤、钢丝线测量器具及水平仪等工具在主体上定出幕墙平面、立...
