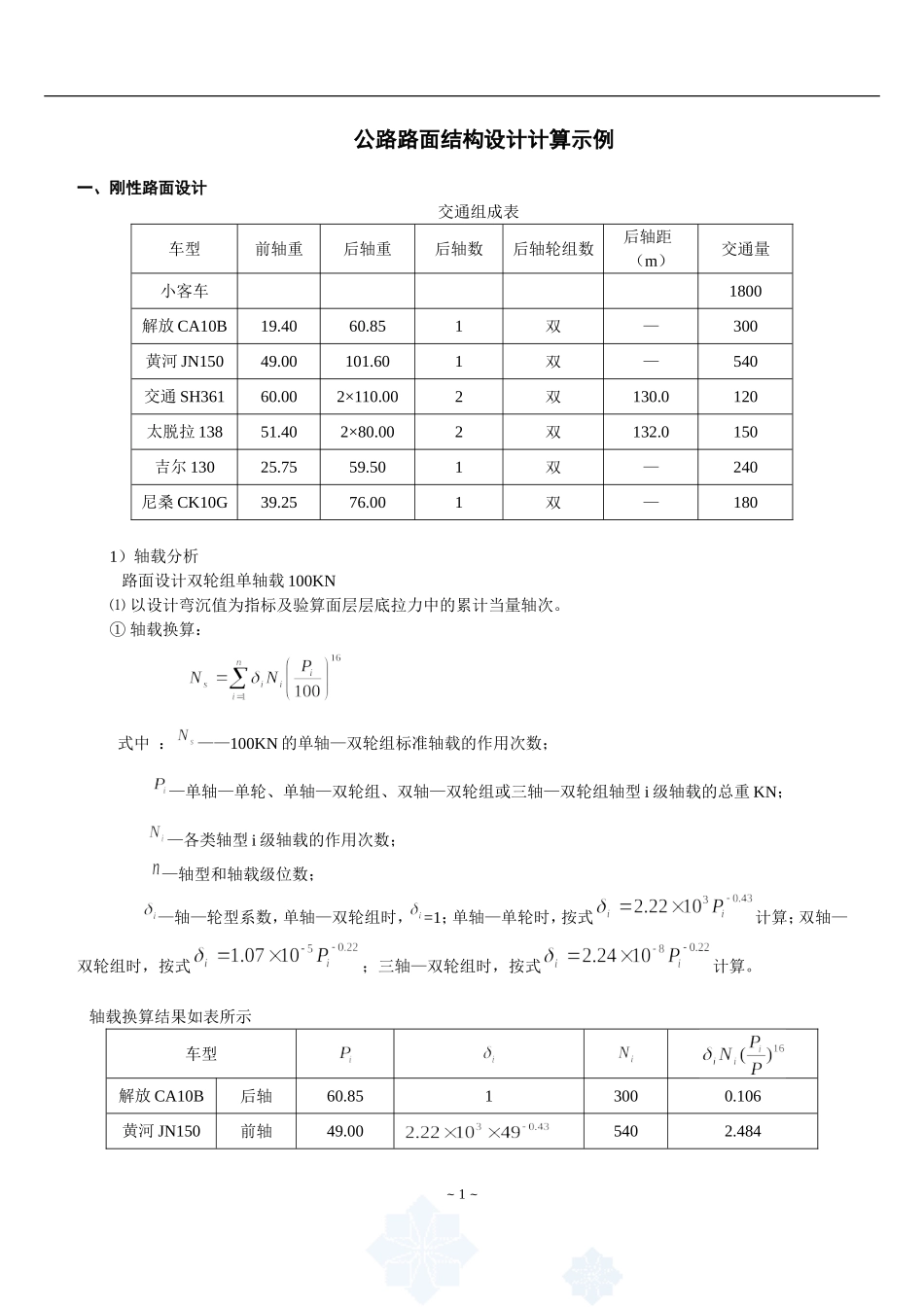

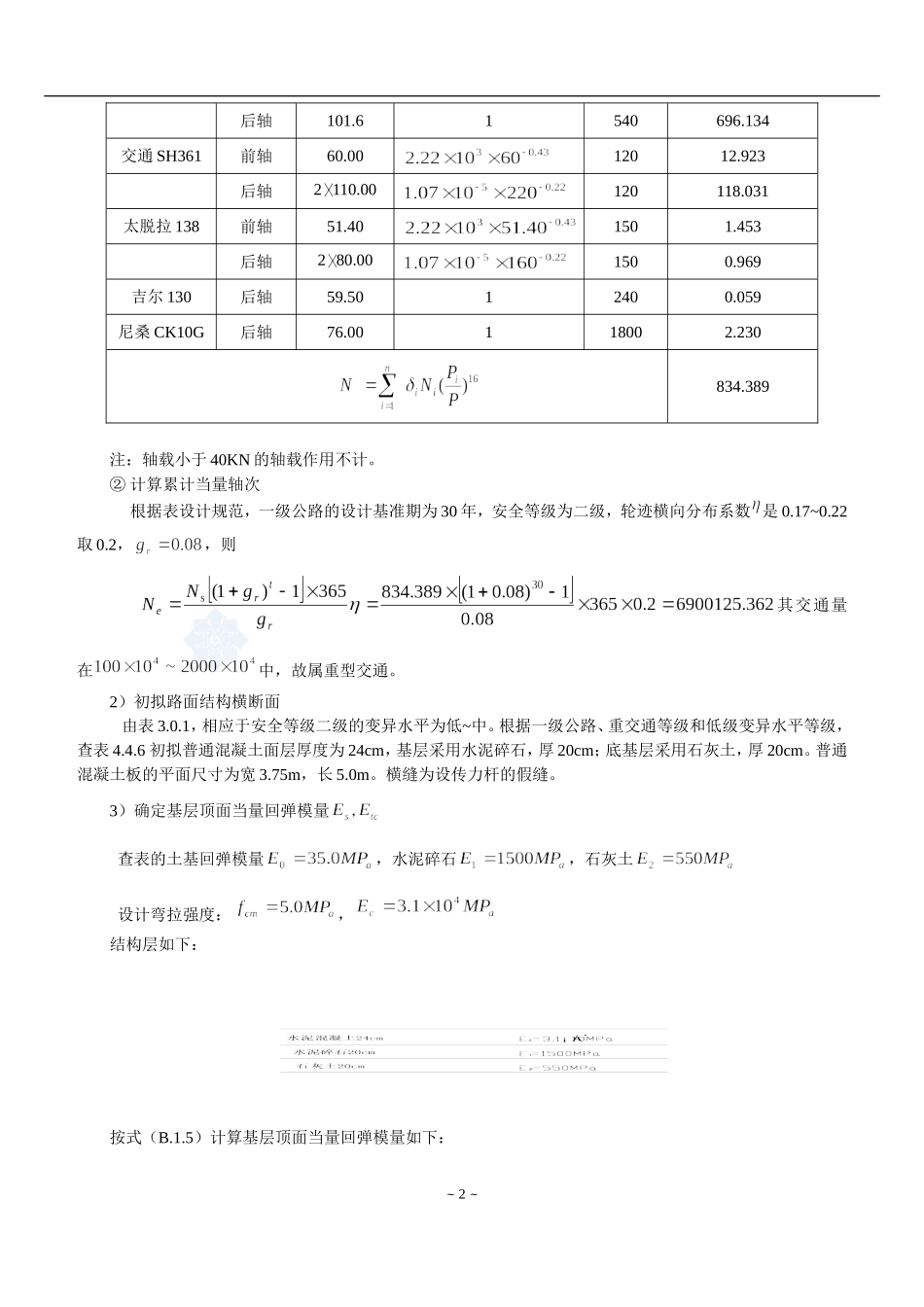

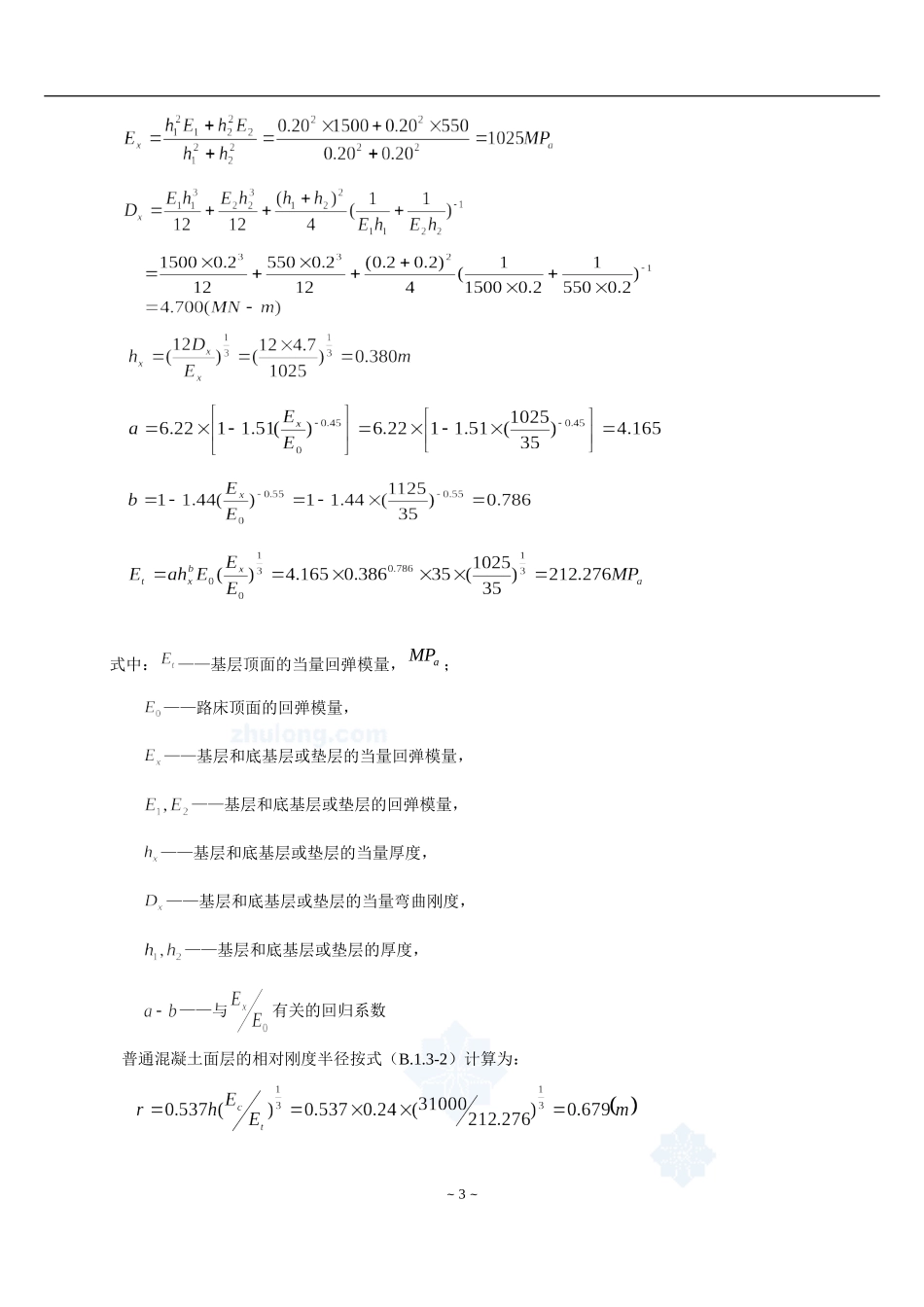

公路路面结构设计计算示例一、刚性路面设计交通组成表车型前轴重后轴重后轴数后轴轮组数后轴距（m）交通量小客车1800解放CA10B19.4060.851双—300黄河JN15049.00101.601双—540交通SH36160.002×110.002双130.0120太脱拉13851.402×80.002双132.0150吉尔13025.7559.501双—240尼桑CK10G39.2576.001双—1801）轴载分析路面设计双轮组单轴载100KN⑴以设计弯沉值为指标及验算面层层底拉力中的累计当量轴次。①轴载换算：式中：——100KN的单轴—双轮组标准轴载的作用次数；—单轴—单轮、单轴—双轮组、双轴—双轮组或三轴—双轮组轴型i级轴载的总重KN；—各类轴型i级轴载的作用次数；—轴型和轴载级位数；—轴—轮型系数，单轴—双轮组时，=1；单轴—单轮时，按式计算；双轴—双轮组时，按式；三轴—双轮组时，按式计算。轴载换算结果如表所示车型解放CA10B后轴60.8513000.106黄河JN150前轴49.005402.484~1~后轴101.61540696.134交通SH361前轴60.0012012.923后轴2110.00120118.031太脱拉138前轴51.401501.453后轴280.001500.969吉尔130后轴59.5012400.059尼桑CK10G后轴76.00118002.230834.389注：轴载小于40KN的轴载作用不计。②计算累计当量轴次根据表设计规范，一级公路的设计基准期为30年，安全等级为二级，轮迹横向分布系数是0.17~0.22取0.2，，则其交通量在中，故属重型交通。2）初拟路面结构横断面由表3.0.1，相应于安全等级二级的变异水平为低~中。根据一级公路、重交通等级和低级变异水平等级，查表4.4.6初拟普通混凝土面层厚度为24cm，基层采用水泥碎石，厚20cm；底基层采用石灰土，厚20cm。普通混凝土板的平面尺寸为宽3.75m，长5.0m。横缝为设传力杆的假缝。3）确定基层顶面当量回弹模量查表的土基回弹模量，水泥碎石，石灰土设计弯拉强度：，结构层如下：按式（B.1.5）计算基层顶面当量回弹模量如下：~2~式中：——基层顶面的当量回弹模量，aMP；——路床顶面的回弹模量，——基层和底基层或垫层的当量回弹模量，——基层和底基层或垫层的回弹模量，——基层和底基层或垫层的当量厚度，——基层和底基层或垫层的当量弯曲刚度，——基层和底基层或垫层的厚度，——与有关的回归系数普通混凝土面层的相对刚度半径按式（B.1.3-2）计算为：~3~4）计算荷载疲劳应力按式（B.1.3），标准轴载在临界荷位处产生的荷载应力计算为：因纵缝为设拉杆平缝，接缝传荷能力的应力折减系数。考虑设计基准期内荷应力累计疲劳作用的疲劳应力系数（v—与混合料性质有关的指数，普通混凝土、钢筋混凝土、连续配筋混凝土，）根据公路等级，由表B.1.2考虑偏载和动载等因素，对路面疲劳损失影响的综合系数按式（B.1.2），荷载疲劳应力计算为5）温度疲劳应力由表3.0.8，Ⅳ区最大温度梯度取92(℃／m)。板长5m,,由图B.2.2可查普通混凝土板厚。按式（B.2.2）,最大温度梯度时混凝土板的温度翘曲应力计算为：温度疲劳应力系数，按式（B.2.3）计算为再由式（B.2.1）计算温度疲劳应力为查表3.0.1，一级公路的安全等级为二级，相应于二级安全等级的变异水平为低级，目标可靠度为90%。再据查得的目标可靠度和变异水平等级，查表3.0.3，确定可靠度系数按式（3.0.3）∴所选普通混凝土面层厚度（0.24cm）可以承受设计基准期内荷载应力和温度应力的综合疲劳作用。二、柔性路面设计~4~交通组成表车型前轴重后轴重后轴数后轴轮组数后轴距（m）交通量小客车1800解放CA10B19.4060.851双—300黄河JN15049.00101.601双—540交通SH36160.002110.002双130.0120太脱拉13851.40280.002双132.0150吉尔13025.7559.501双—240尼桑CK10G39.2576.001双—1801）轴载分析路面设计以双轴组单轴载100KN作为标准轴载⑴以设计弯沉值为指标及验算沥青层层底拉应力中的累计当量轴次。a).轴载换算轴载换算采用如下的计算公式：式中：N—标准轴载当量轴次，次/日—被换算车辆的各级轴载作用次数，次/日P—标准轴载，KN—被换算车辆的各级轴载，KNK—被换算车辆的类型数—轴载系数，，m是轴数。当轴间距离大于3m时，按单独的一个轴载计算；当轴间距离小于3m时，应考虑轴数系数。：轮组系数，单轮组为6.4,双轮组为1，四轮组为0.38。轴载换算结...
