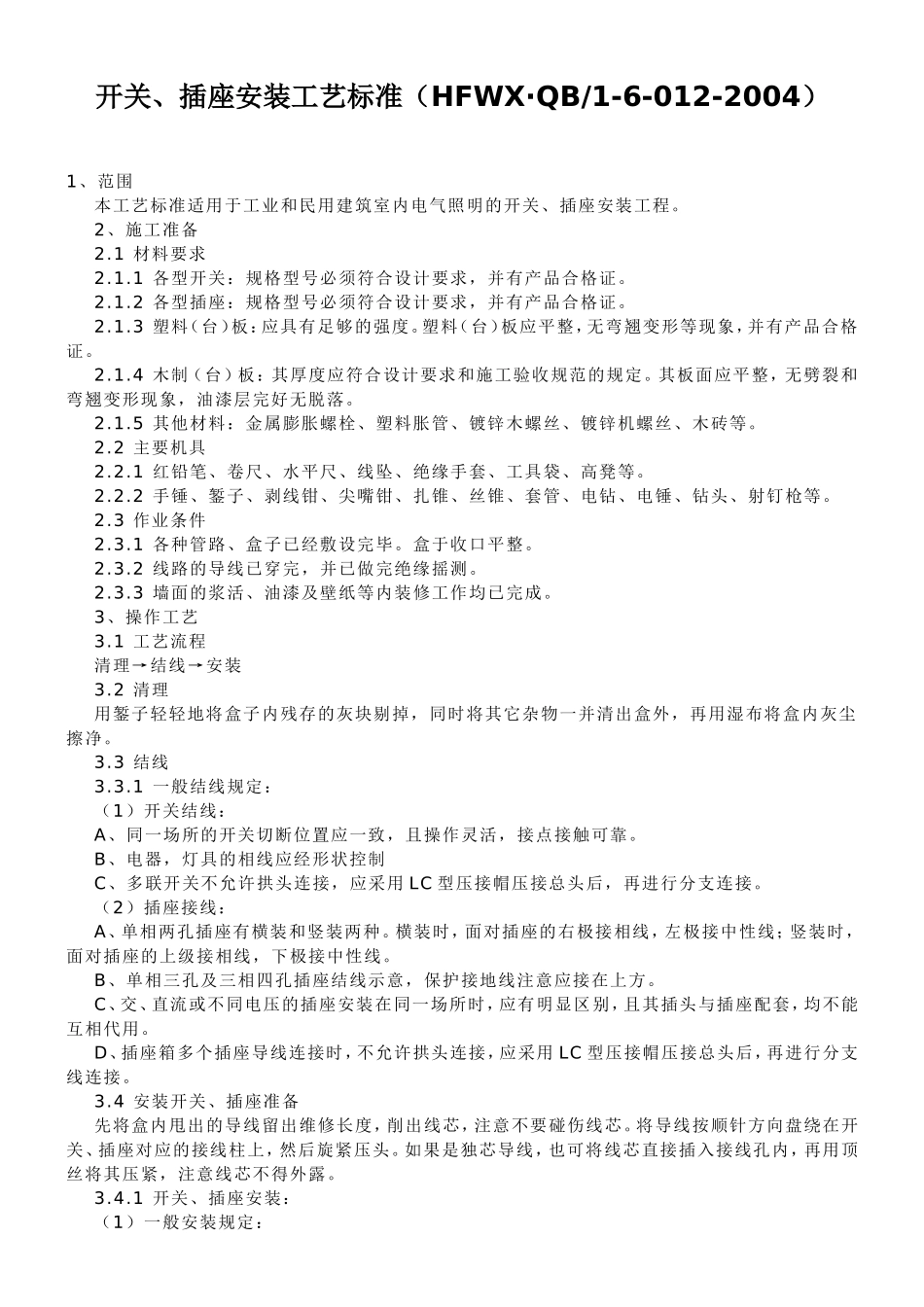

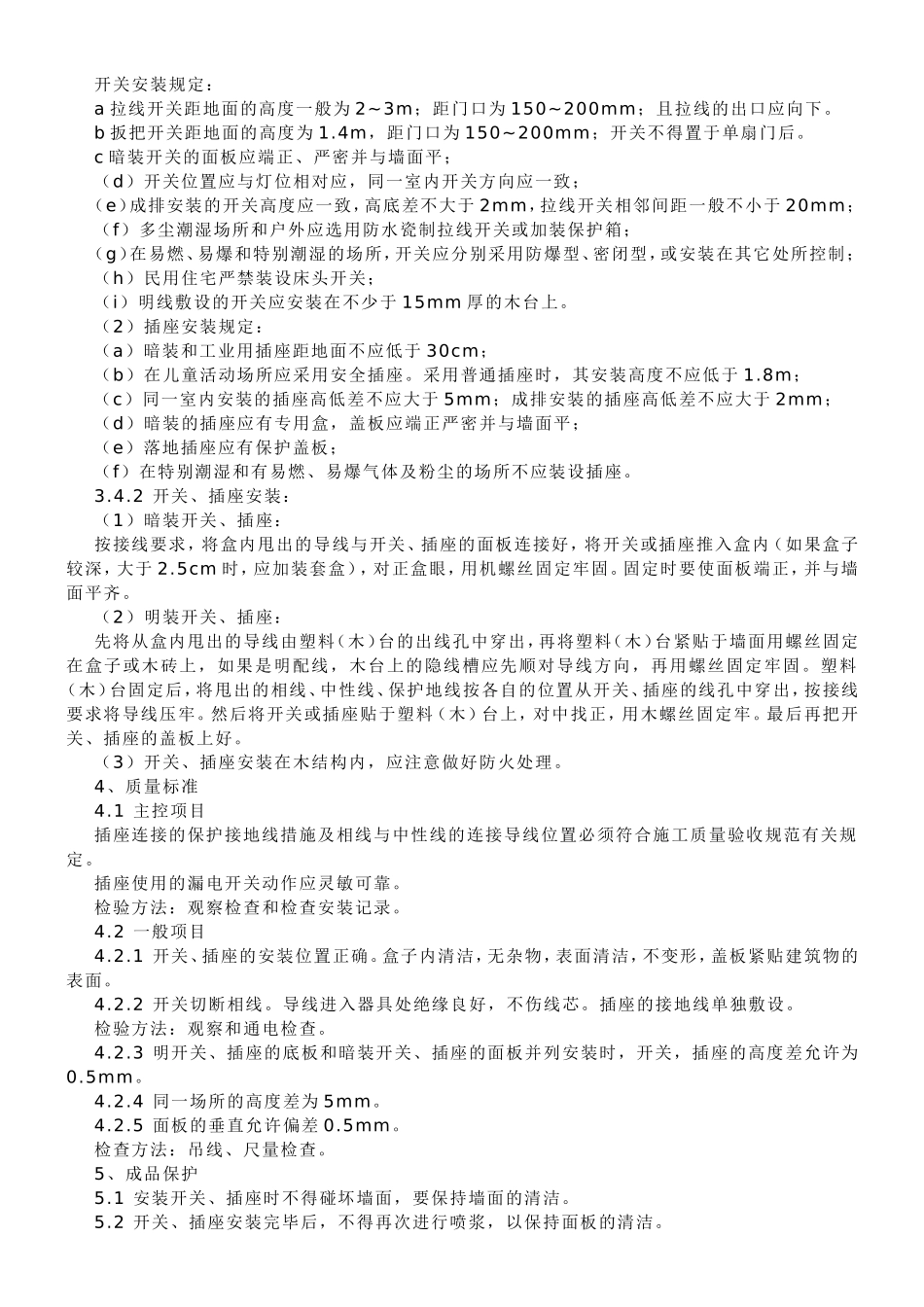

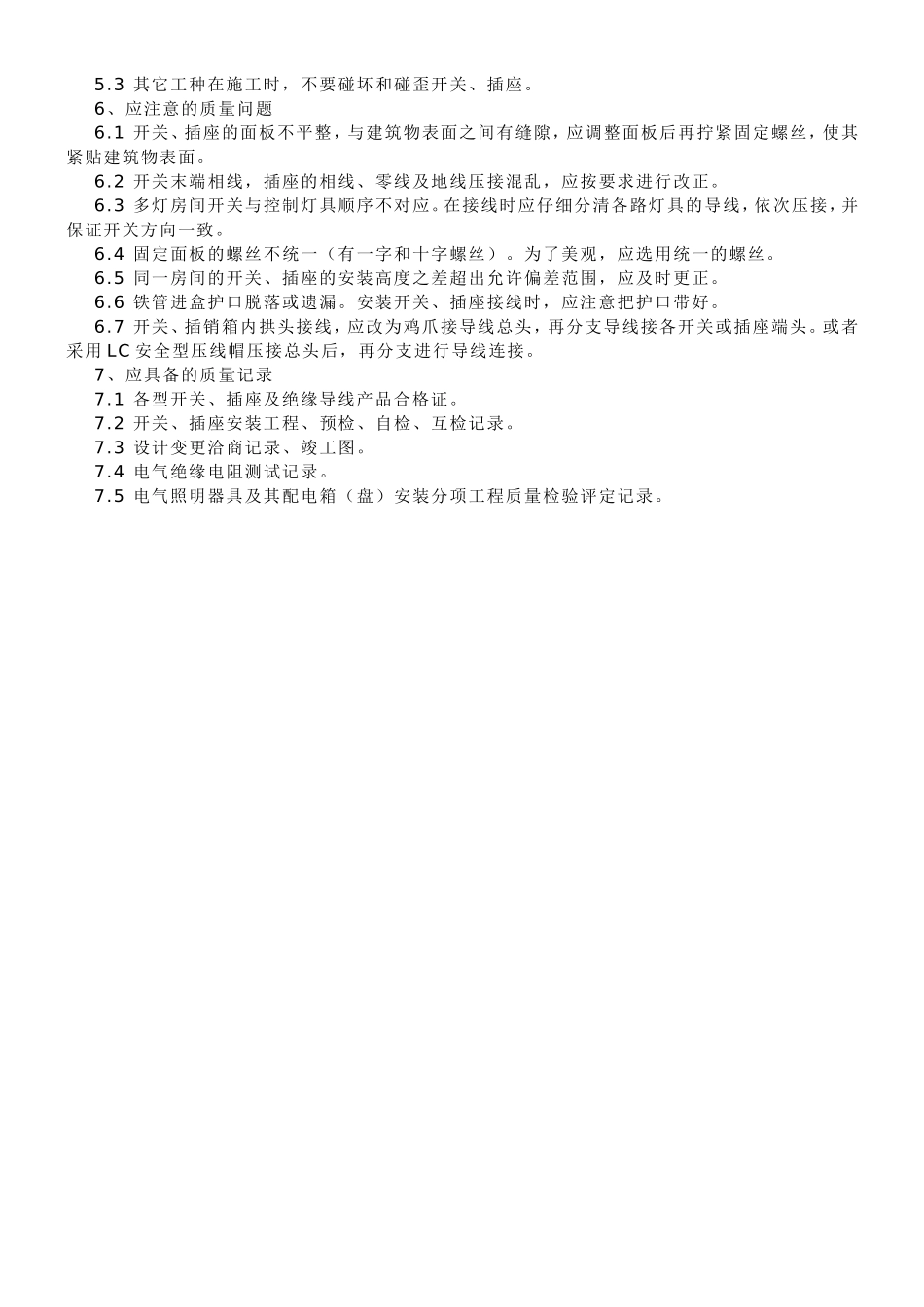

开关、插座安装工艺标准（HFWX·QB/1-6-012-2004）1、范围本工艺标准适用于工业和民用建筑室内电气照明的开关、插座安装工程。2、施工准备2.1材料要求2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。2.1.3塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2主要机具2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3作业条件2.3.1各种管路、盒子已经敷设完毕。盒于收口平整。2.3.2线路的导线已穿完，并已做完绝缘摇测。2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。3、操作工艺3.1工艺流程清理→结线→安装3.2清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。3.3结线3.3.1一般结线规定：（1）开关结线：A、同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。B、电器，灯具的相线应经形状控制C、多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。（2）插座接线：A、单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上级接相线，下极接中性线。B、单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。C、交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。D、插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。3.4安装开关、插座准备先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧，注意线芯不得外露。3.4.1开关、插座安装：（1）一般安装规定：开关安装规定：a拉线开关距地面的高度一般为2~3m；距门口为150~200mm；且拉线的出口应向下。b扳把开关距地面的高度为1.4m，距门口为150~200mm；开关不得置于单扇门后。c暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度应一致，高底差不大于2mm，拉线开关相邻间距一般不小于20mm；（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关；（i）明线敷设的开关应安装在不少于15mm厚的木台上。（2）插座安装规定：（a）暗装和工业用插座距地面不应低于30cm；（b）在儿童活动场所应采用安全插座。采用普通插座时，其安装高度不应低于1.8m；（c）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；（d）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（e）落地插座应有保护盖板；（f）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。3.4.2开关、插座安装：（1）暗装开关、插座：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。（2）明装开关、插座：先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。塑料（木）台固定后，将甩出的相线、中性线、保护地线按各自的位置从开关、插座的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最后再把开关、插座的盖板上好。（3）开...
