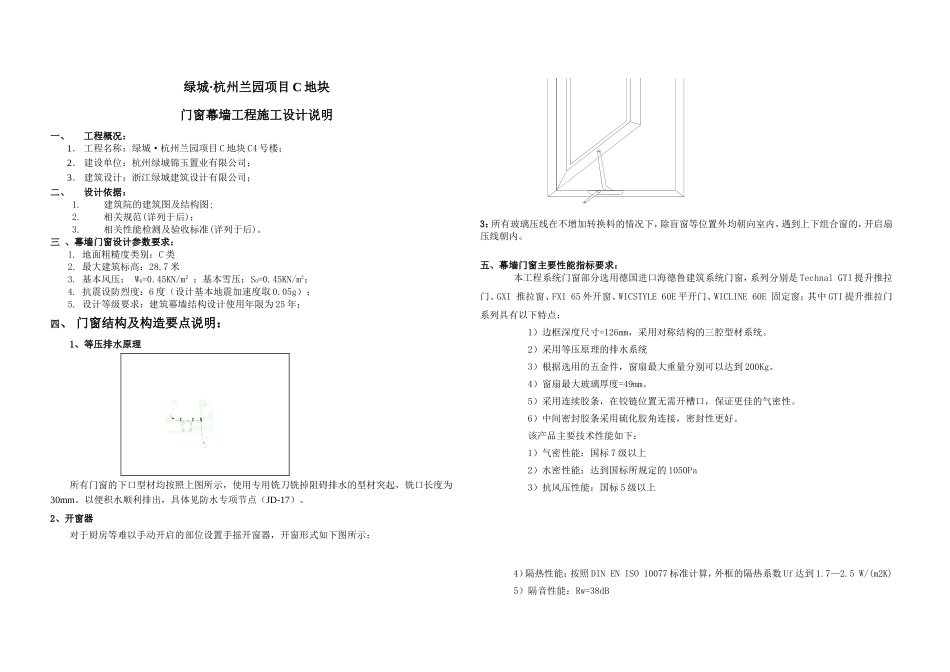

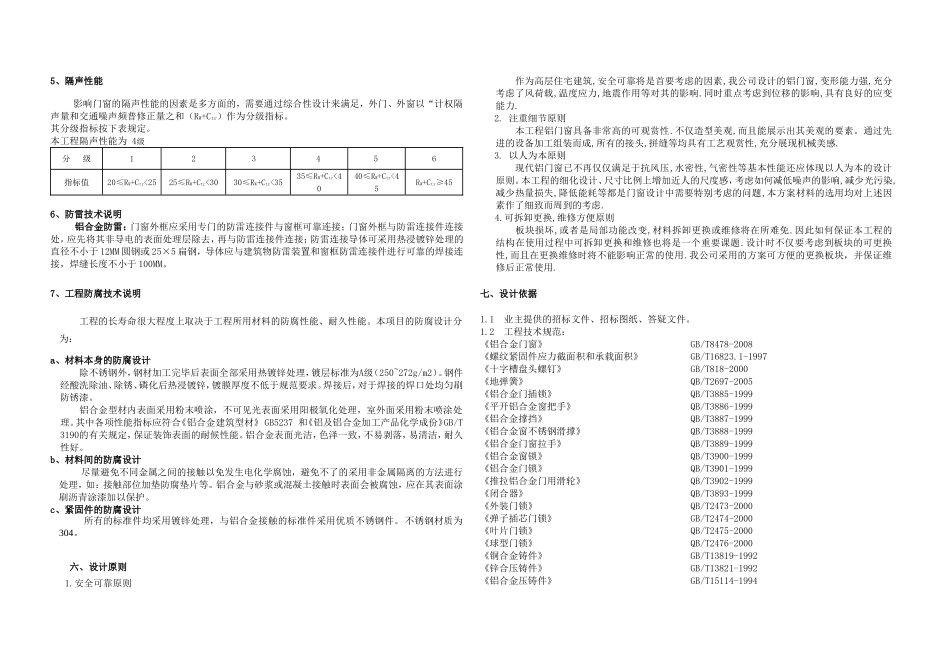

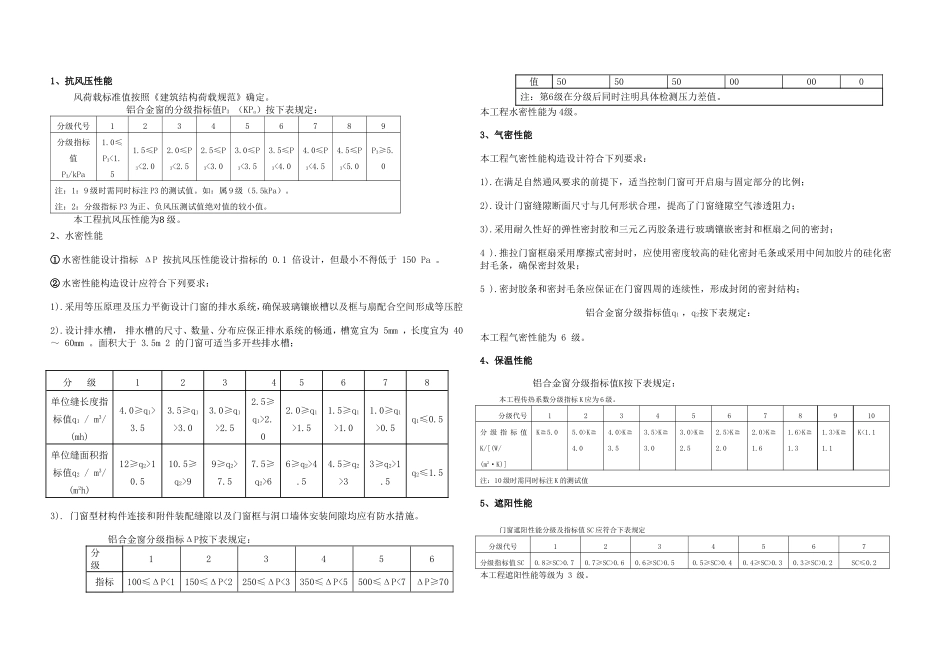

绿城·杭州兰园项目C地块门窗幕墙工程施工设计说明一、工程概况：1．工程名称：绿城·杭州兰园项目C地块C4号楼；2．建设单位：杭州绿城锦玉置业有限公司；3．建筑设计：浙江绿城建筑设计有限公司；二、设计依据：1.建筑院的建筑图及结构图;2.相关规范(详列于后)；3.相关性能检测及验收标准(详列于后)。三、幕墙门窗设计参数要求：1.地面粗糙度类别：C类2.最大建筑标高：28.7米3.基本风压：W0=0.45KN/m2；基本雪压：S0=0.45KN/m2；4.抗震设防烈度：6度（设计基本地震加速度取0.05g）；5.设计等级要求：建筑幕墙结构设计使用年限为25年；四、门窗结构及构造要点说明：1、等压排水原理所有门窗的下口型材均按照上图所示，使用专用铣刀铣掉阻碍排水的型材突起，铣口长度为30mm。以便积水顺利排出，具体见防水专项节点（JD-17）。2、开窗器对于厨房等难以手动开启的部位设置手摇开窗器，开窗形式如下图所示：3：所有玻璃压线在不增加转换料的情况下，除盲窗等位置外均朝向室内，遇到上下组合窗的，开启扇压线朝内。五、幕墙门窗主要性能指标要求：本工程系统门窗部分选用德国进口海德鲁建筑系统门窗，系列分别是TechnalGTI提升推拉门、GXI推拉窗、FXI65外开窗、WICSTYLE60E平开门、WICLINE60E固定窗；其中GTI提升推拉门系列具有以下特点：1）边框深度尺寸=126mm，采用对称结构的三腔型材系统。2）采用等压原理的排水系统3）根据选用的五金件，窗扇最大重量分别可以达到200Kg。4）窗扇最大玻璃厚度=49mm。5）采用连续胶条，在铰链位置无需开槽口，保证更佳的气密性。6）中间密封胶条采用硫化胶角连接，密封性更好。该产品主要技术性能如下：1）气密性能：国标7级以上2）水密性能：达到国标所规定的1050Pa3）抗风压性能：国标5级以上4）隔热性能：按照DINENISO10077标准计算，外框的隔热系数Uf达到1.7—2.5W/(m2K)5）隔音性能：Rw=38dB1、抗风压性能风荷载标准值按照《建筑结构荷载规范》确定。铝合金窗的分级指标值P3（KPa）按下表规定：分级代号123456789分级指标值P3/kPa1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0注：1：9级时需同时标注P3的测试值。如：属9级（5.5kPa）。注：2：分级指标P3为正、负风压测试值绝对值的较小值。本工程抗风压性能为8级。2、水密性能①水密性能设计指标ΔP按抗风压性能设计指标的0.1倍设计，但最小不得低于150Pa。②水密性能构造设计应符合下列要求：1).采用等压原理及压力平衡设计门窗的排水系统，确保玻璃镶嵌槽以及框与扇配合空间形成等压腔2).设计排水槽，排水槽的尺寸、数量、分布应保正排水系统的畅通，槽宽宜为5mm，长度宜为40～60mm。面积大于3.5m2的门窗可适当多开些排水槽；3).门窗型材构件连接和附件装配缝隙以及门窗框与洞口墙体安装间隙均应有防水措施。铝合金窗分级指标ΔP按下表规定：分级123456指标100≤ΔP<1150≤ΔP<2250≤ΔP<3350≤ΔP<5500≤ΔP<7ΔP≥70值50505000000注：第6级在分级后同时注明具体检测压力差值。本工程水密性能为4级。3、气密性能本工程气密性能构造设计符合下列要求：1).在满足自然通风要求的前提下，适当控制门窗可开启扇与固定部分的比例；2).设计门窗缝隙断面尺寸与几何形状合理，提高了门窗缝隙空气渗透阻力；3).采用耐久性好的弹性密封胶和三元乙丙胶条进行玻璃镶嵌密封和框扇之间的密封；4).推拉门窗框扇采用摩擦式密封时，应使用密度较高的硅化密封毛条或采用中间加胶片的硅化密封毛条，确保密封效果；5).密封胶条和密封毛条应保证在门窗四周的连续性，形成封闭的密封结构；铝合金窗分级指标值q1，q2按下表规定：本工程气密性能为6级。4、保温性能铝合金窗分级指标值K按下表规定：本工程传热系数分级指标K应为6级。分级代号12345678910分级指标值K/[(W/(m2·K)]K≧5.05.0>K≧4.04.0>K≧3.53.5>K≧3.03.0>K≧2.52.5>K≧2.02.0>K≧1.61.6>K≧1.31.3>K≧1.1K<1.1注：10级时需同时标注K的测试值5、遮阳性能门窗遮阳性能分级及指标值SC应符合下表规定分级代号1234567分级指标值SC0.8≥SC>0.70.7≥SC>0.60.6≥SC>0.50.5≥SC>0.40.4≥SC>0.30.3≥SC>0.2...
