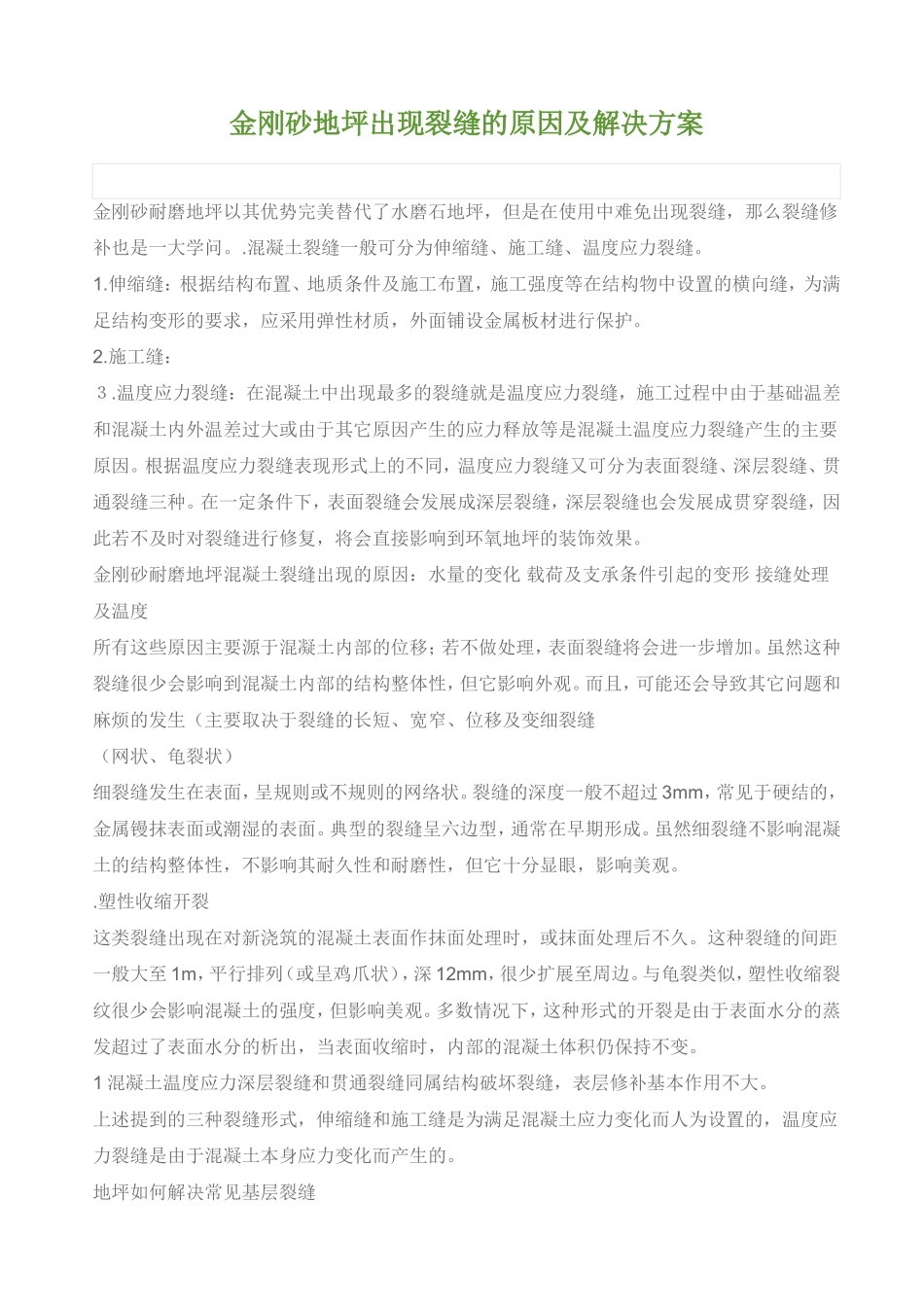

金刚砂地坪出现裂缝的原因及解决方案金刚砂耐磨地坪以其优势完美替代了水磨石地坪，但是在使用中难免出现裂缝，那么裂缝修补也是一大学问。.混凝土裂缝一般可分为伸缩缝、施工缝、温度应力裂缝。1.伸缩缝：根据结构布置、地质条件及施工布置，施工强度等在结构物中设置的横向缝，为满足结构变形的要求，应采用弹性材质，外面铺设金属板材进行保护。2.施工缝：３.温度应力裂缝：在混凝土中出现最多的裂缝就是温度应力裂缝，施工过程中由于基础温差和混凝土内外温差过大或由于其它原因产生的应力释放等是混凝土温度应力裂缝产生的主要原因。根据温度应力裂缝表现形式上的不同，温度应力裂缝又可分为表面裂缝、深层裂缝、贯通裂缝三种。在一定条件下，表面裂缝会发展成深层裂缝，深层裂缝也会发展成贯穿裂缝，因此若不及时对裂缝进行修复，将会直接影响到环氧地坪的装饰效果。金刚砂耐磨地坪混凝土裂缝出现的原因：水量的变化载荷及支承条件引起的变形接缝处理及温度所有这些原因主要源于混凝土内部的位移；若不做处理，表面裂缝将会进一步增加。虽然这种裂缝很少会影响到混凝土内部的结构整体性，但它影响外观。而且，可能还会导致其它问题和麻烦的发生（主要取决于裂缝的长短、宽窄、位移及变细裂缝（网状、龟裂状）细裂缝发生在表面，呈规则或不规则的网络状。裂缝的深度一般不超过3mm，常见于硬结的，金属镘抹表面或潮湿的表面。典型的裂缝呈六边型，通常在早期形成。虽然细裂缝不影响混凝土的结构整体性，不影响其耐久性和耐磨性，但它十分显眼，影响美观。.塑性收缩开裂这类裂缝出现在对新浇筑的混凝土表面作抹面处理时，或抹面处理后不久。这种裂缝的间距一般大至1m，平行排列（或呈鸡爪状），深12mm，很少扩展至周边。与龟裂类似，塑性收缩裂纹很少会影响混凝土的强度，但影响美观。多数情况下，这种形式的开裂是由于表面水分的蒸发超过了表面水分的析出，当表面收缩时，内部的混凝土体积仍保持不变。1混凝土温度应力深层裂缝和贯通裂缝同属结构破坏裂缝，表层修补基本作用不大。上述提到的三种裂缝形式，伸缩缝和施工缝是为满足混凝土应力变化而人为设置的，温度应力裂缝是由于混凝土本身应力变化而产生的。地坪如何解决常见基层裂缝一般原则：根据裂缝类型和所处位置不同，对其进行处理的方法也不同，对混凝土裂缝处理应遵循以下原则：1.表面有防渗、抗冲、耐磨要求部位的裂缝应进行表面处理。２减弱结构的整体性、强度、防渗性能和造成钢筋锈蚀的裂缝，要进行灌浆处理。3.危及建筑物安全运行的裂缝，除采取灌浆处理外，必要时还应采取其他的加固措施。.4.对温度反映敏感的裂缝，应在低温季节后期裂缝开度较大时处理。5.对活动性裂缝必须采用柔性材料进行处理。根据基层裂缝修补目的和裂缝程度的不同，需采用刚性或塑性材料，刚性材料常见为水泥基聚合物和树脂类材料；塑性材料常见为改性沥青油膏、塑料油膏、高分子密封材料等等，需根据不同情况选择修补材料。环氧树脂是最常见的裂缝灌注材料。它具有来源广，粘度低，可灌性好，扩散能力强，施工方便，较高的机械强度，并能抵抗混凝土所遇到的大多数化学侵蚀，环氧树脂可以灌入到0.05㎜的裂缝。4.常见基层裂缝的修补方法基层裂缝的修补，应视裂缝对基层损伤程度的不同，而采取不同的修补方法。修补方法大体上分为修复、加固及更换三类。4.1修复类4.1.1表面修补法表面修补法是最简单和最普通的裂缝修补方法，主要针对混凝土微裂缝(≤0.5mm)的修补，修补的混凝土基层表面应坚实、清洁，干燥。利用低粘度的液态环氧树脂重力作用来密封裂缝。用环氧树脂浆料进行表面修补，其处理要点是先清洁需处理的表面，然后用毛刷反复涂刷配置好的环氧树脂浆料，每隔3～5min涂一次，至涂层厚度达到0.5mm左右为止。用这种处理方法的环氧树脂浆料可渗入深度达5～15mm，能有效对微裂缝进行铆固，防止其继续扩散。4.1.2嵌缝封堵法嵌缝法是裂缝修补中最常用的一种方法，是在只用表面处理不能充分修补的场合所采用的修补方法，它通常是在待修补的混凝土裂缝内部和表面用高速旋转的切割机沿裂缝切15mm×30mm“V”形或“U”型槽口，清理干净并使其...
