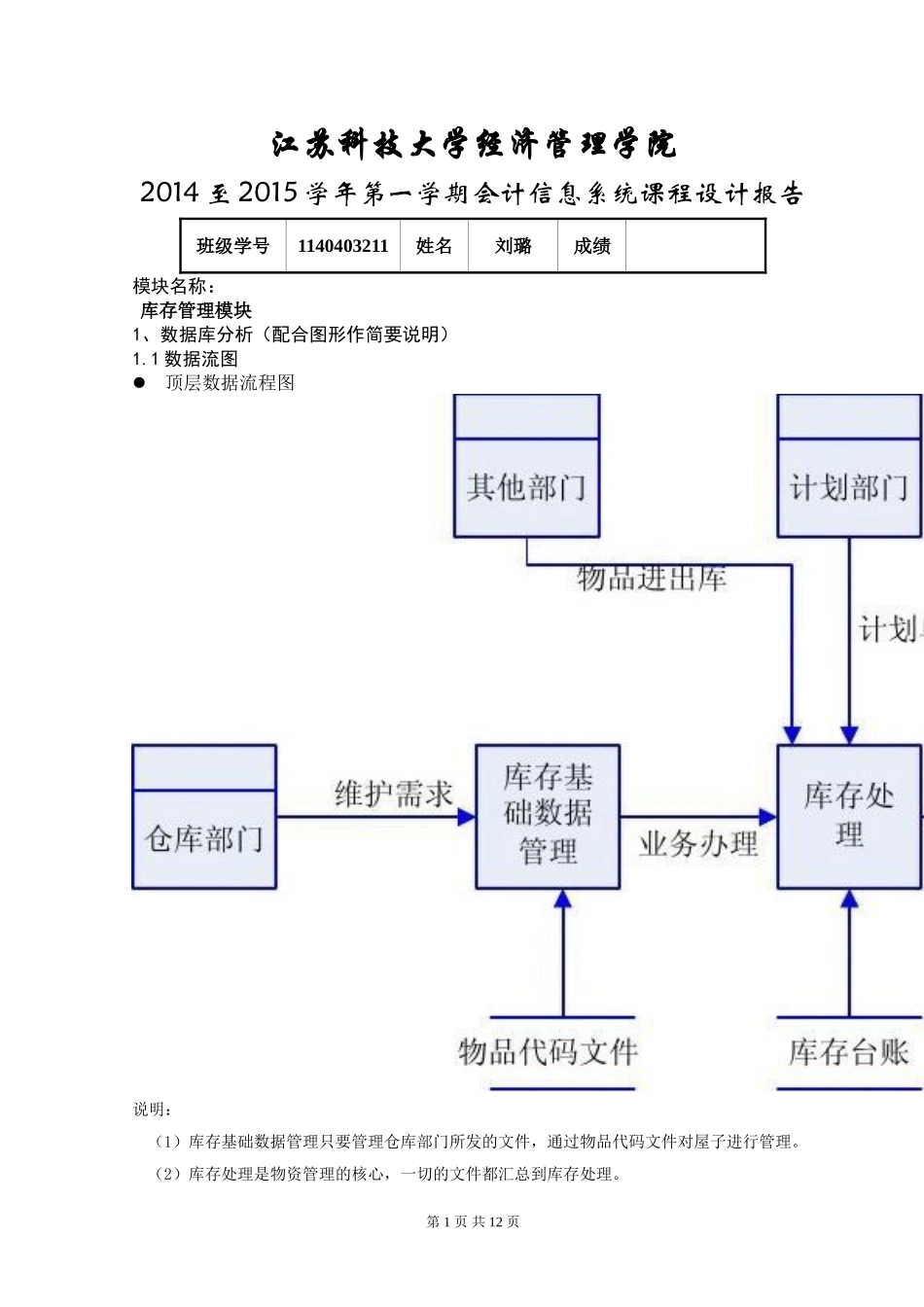

江苏科技大学经济管理学院2014至2015学年第一学期会计信息系统课程设计报告班级学号1140403211姓名刘璐成绩模块名称：库存管理模块1、数据库分析（配合图形作简要说明）1.1数据流图顶层数据流程图说明：（1）库存基础数据管理只要管理仓库部门所发的文件，通过物品代码文件对屋子进行管理。（2）库存处理是物资管理的核心，一切的文件都汇总到库存处理。第1页共12页（3）计划部门通过计划单的形式将需求送达库存处理。（4）其他部门将物品进出库的文件送达库存处理（5）库存处理结合业务办理，库存台账汇总出业务单据，传递到财务部门。第一层数据流程图说明：（1）入库处理，由采购部门、售后部门、生产部门分别将材料入库单、客户退货单、产品入库单送入库处理。（2）入库处理后将入库单据送达财务部门。（3）销售部门将销售出货单送至出库处理。（4）出库处理将出库单据、领料单分别送至财务部门、生产部门。（5）最后根据入库处理、财务部门、出库处理、制作报表、损毁处理制作出库存操作文件和库存台账（6）入库和出库由生产部门和财务部门组成一个循环，不断生产销售。1.2E-R图说明：（1）数据库个表之间都是通过一对多，一对一的关系进行连接的，通过主索引设立主表，候选索引设立字表，个表之间的关系连接不断。第2页共12页（2）表之间的各种关系都是连接的。（3）此E-R图是库存系统中个表的关系，由领料单文件，物资，入库单文件，客户，工程，部门，建立主索引。其余分别连接各种表的普通索引1.3数据库表入库单文件（RKDWJ.DBF）字段名类型长度小数位数意义LD_IDC60唯一性标识CKBHC20仓库编号RKRQD80入库日期LDBHC70料单编号KHBHC60客户编号HTHC100合同号GCBHC90工程编号第3页共12页FPHC100发票号JKN122价款SEN122税额JSHJN122价税合计YZFN122运杂费YZFSLN20运杂费税率YZFSEN122运杂费税额YZFHJN122运杂费合计ZJEN122总金额JHJEN122计划金额BZM40备注ZGYC80主管BGYC80保管员ZDYC80制单CGYC80采购员LRYC80录入员BXYC80报销员SHYC80审核员ZGBZC40暂估标志入库单物资（RKDWZ.DBF）字段名类型长度小数位数意义LD_IDC60唯一性标识WZBHC120物资编号YSSLN123应收数量SSSLN123实收数量SJDJN124实际单价SJJEN122实际金额SEN102税额SLN220税率JSHJN122价税合计JHDJN122计划单价JHJEN122计划金额物资代码（WZDM.DBF）字段名类型长度小数位数意义WZBHC100物资编号WZMCC300物资名称GGXHC300规格型号JLDWC40计量单位CKBHC20仓库编号ZBBHC40帐簿编号KCSXN123库存上限第4页共12页KCXXN123库存下限物资余额(WZYE.DBF)字段名类型长度小数位数意义WZBHC100物资编号NfC4年份YfC2月份START_SLN123期初数量START_JEN122期初金额JHDJN122计划单价SJDJN122实际单价RKSLN123入库数量RKJEN122入库金额CKSLN123出库数量CKJEN122出库金额END_SLN123期末数量END_JEN122期末金额客户代码（KHDM.DBF）字段名类型长度小数位数意义KHBHC60客户编号KHMCC360客户名称KHLBC40客户类别DWDZC360单位地址YBC60邮编DWDGC40单位电挂CZHC140传真号DWDHC140单位电话KHYHC240开户银行YHZHC200银行帐号NSHC160纳税号ZYCPC300主要产品工程代码（GCDM.DBF）字段名类型长度小数位数意义GCBHC90工程编号GCMCC300工程名称GCLBC40工程类别属性代码（SXDM.DBF）字段名类型长度小数位数意义SX_IDC20属性标志SXMCC160属性名称第5页共12页SX_BHC20属性编号SX_VALUEC200属性值SX_EXPC60属性关系路径记录（ENTRY.DBF）字段名类型长度小数位数意义NO_IDC60序号RQD80日期RQ_YEARC40日期-年份RQ_MONTHC20日期-月份CLOSEDL10结帐标志部门名称（BMDM.DBF）字段名类型长度小数位数意义BMBHC40部门编号BMMCC200部门名称BMLBC40部门类别领料单文件（LLDWJ.DBF）字段名类型长度小数位数意义LD_IDC60唯一性标识LDBHC70料单编号LLRQD80领料日期CKBHC20仓库编号YTMCC200用途名称BMBHC40部门编号GCBHC90工程编号THC200图号BZM40备注KJYC80会计员SHYC80审核员BGYC80保管员ZGYC80主管员LLYC80领料员LRYC80录入员JHJEN122计划金额SJJEN122实际金额领料单物资（LLDWZ.DBF）字段名类型长度小数位数意义LD_IDC60唯一性标识WZBHC100物资编号JHDJN122...
