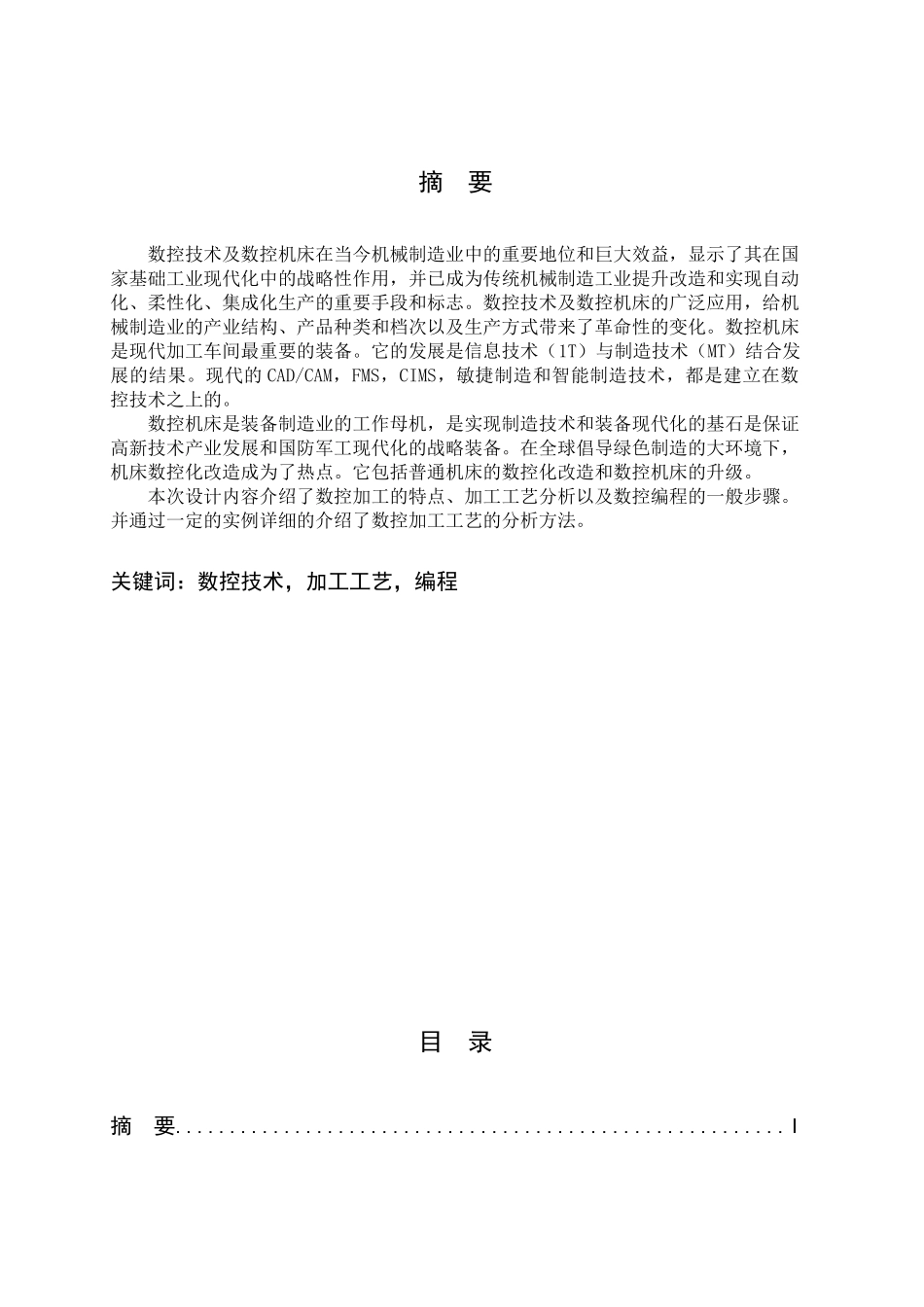

毕业论文题目：数控车削加工工艺及加工程序编制学院：专业：数控技术应用姓名：班级：指导老师：摘要数控技术及数控机床在当今机械制造业中的重要地位和巨大效益，显示了其在国家基础工业现代化中的战略性作用，并已成为传统机械制造工业提升改造和实现自动化、柔性化、集成化生产的重要手段和标志。数控技术及数控机床的广泛应用，给机械制造业的产业结构、产品种类和档次以及生产方式带来了革命性的变化。数控机床是现代加工车间最重要的装备。它的发展是信息技术（1T）与制造技术（MT）结合发展的结果。现代的CAD/CAM，FMS，CIMS，敏捷制造和智能制造技术，都是建立在数控技术之上的。数控机床是装备制造业的工作母机，是实现制造技术和装备现代化的基石是保证高新技术产业发展和国防军工现代化的战略装备。在全球倡导绿色制造的大环境下，机床数控化改造成为了热点。它包括普通机床的数控化改造和数控机床的升级。本次设计内容介绍了数控加工的特点、加工工艺分析以及数控编程的一般步骤。并通过一定的实例详细的介绍了数控加工工艺的分析方法。关键词：数控技术，加工工艺，编程目录摘要........................................................IABSTRACT.......................................................................................................II第1章零件结构工艺分析、毛胚及加工定位基准的确定............11.1零件图分析........................................................11.2工件的加工工艺分析................................................11.3工件毛坯的确定....................................................21.4定位基准的选择....................................................2第2章拟定加工工艺路线、制定工序卡片........................42.1工序的划分........................................................42.2加工顺序的安排....................................................42.3控机床加工工序和加工路线的设计....................................42.5确定切削用量......................................................6第三章确定加工余量、工序尺寸和公差以及工艺尺寸链计算.........73.1加工余量的确定....................................................73.2确定工序尺寸及其公差..............................................7第4章数控编程.............................................114.1数控车床的编程特点...............................................114.2数控车床的编程指令...............................................124.3加工路线的确定...................................................134.4零件及加工程序编制...............................................17结论.......................................................23致谢.......................................................24参考文献.....................................................25第1章零件结构工艺分析、毛胚及加工定位基准的确定1.1零件图分析在设计零件的加工工艺规程时，首先要对加工对象进行深入分析。对于数控车削加工应考虑以下几方面：1、构成零件轮廓的几何条件在车削加工中手工编程时，要计算每个节点坐标；在自动编程时，要对构成零件轮廓所有几何元素进行定义。因此在分析零件图时应注意：（1）零件图上是否漏掉某尺寸，使其几何条件不充分，影响到零件轮廓的构成；（2）零件图上的图线位置是否模糊或尺寸标注不清，使编程无法下手；（3）零件图上给定的几何条件是否不合理，造成数学处理困难。（4）零件图上尺寸标注方法应适应数控车床加工的特点，应以同一基准标注尺寸或直接给出坐标尺寸。2、尺寸精度要求分析零件图样尺寸精度的要求，以判断能否利用车削工艺达到，并确定控制尺寸精度的工艺方法。在该项分析过程中，还可以同时进行一些尺寸的换算，如增量尺寸与绝对尺寸及尺寸链计算等。在利用数控车床车削零件时，常常对零件要求的尺寸取最大和最小极限尺...
