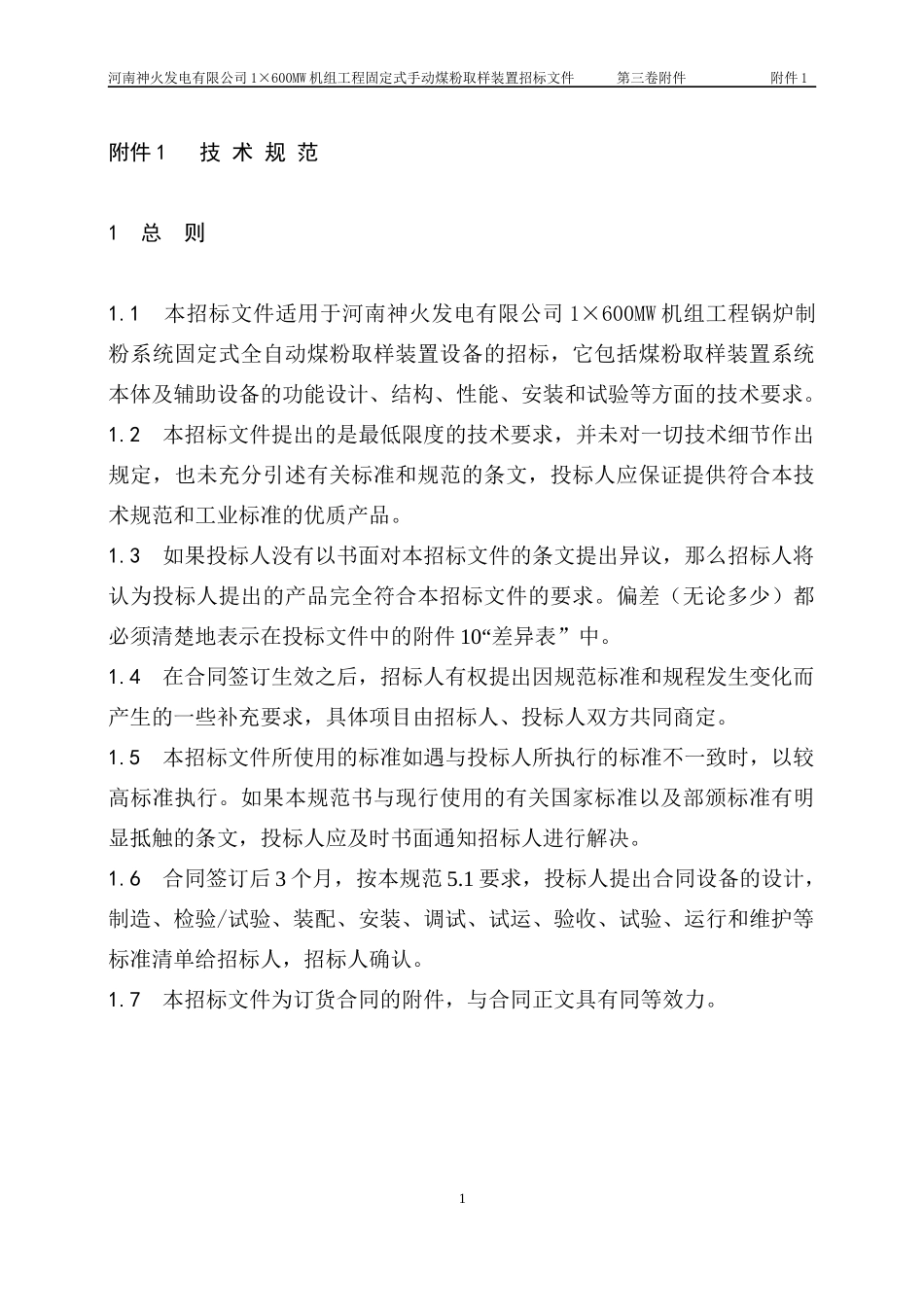

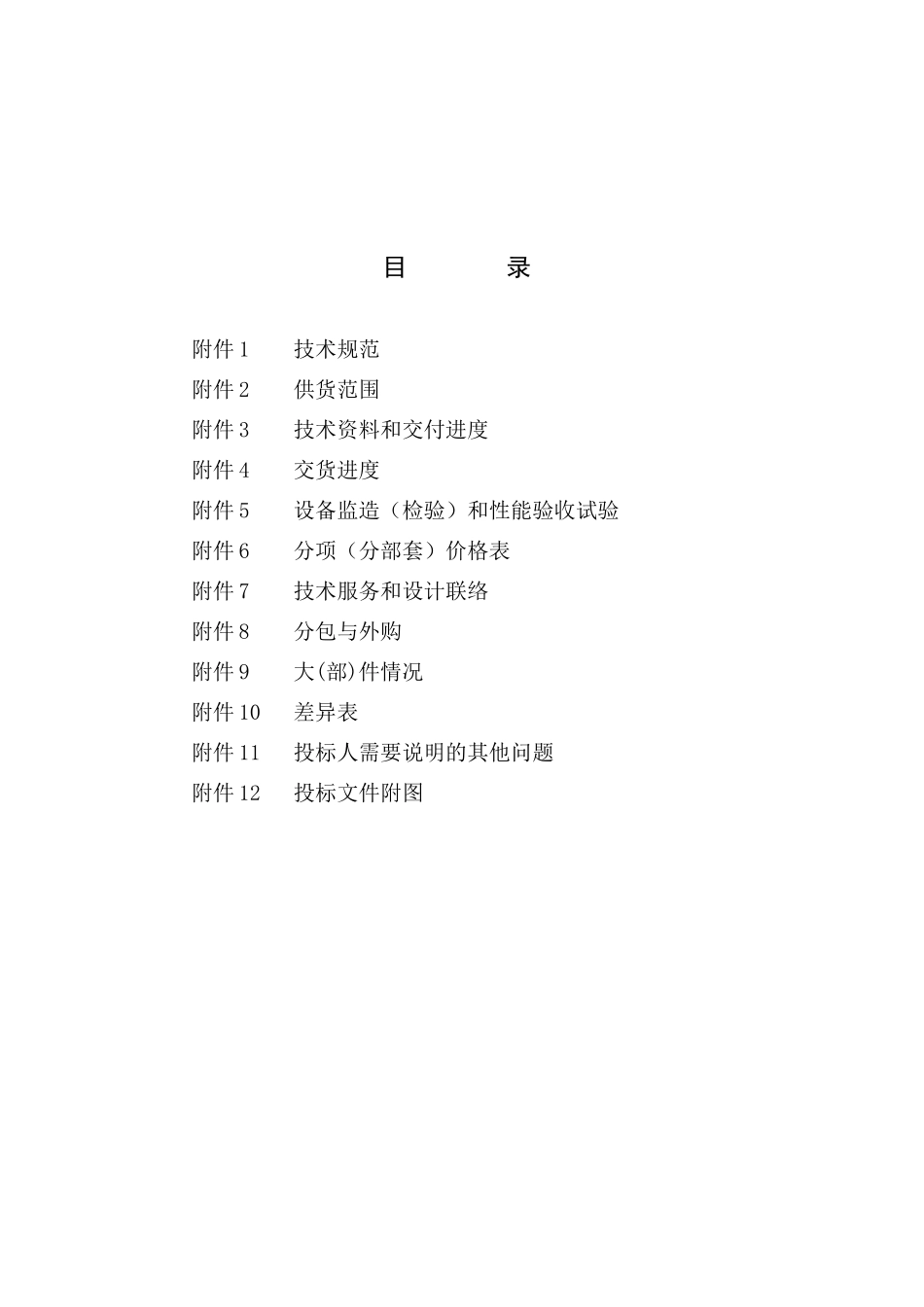

锅炉制粉系统固定式煤粉取样装置招标文件（技术部分）目录附件1技术规范附件2供货范围附件3技术资料和交付进度附件4交货进度附件5设备监造（检验）和性能验收试验附件6分项（分部套）价格表附件7技术服务和设计联络附件8分包与外购附件9大(部)件情况附件10差异表附件11投标人需要说明的其他问题附件12投标文件附图河南神火发电有限公司1×600MW机组工程固定式手动煤粉取样装置招标文件第三卷附件附件1附件1技术规范1总则1.1本招标文件适用于河南神火发电有限公司1×600MW机组工程锅炉制粉系统固定式全自动煤粉取样装置设备的招标，它包括煤粉取样装置系统本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本技术规范和工业标准的优质产品。1.3如果投标人没有以书面对本招标文件的条文提出异议，那么招标人将认为投标人提出的产品完全符合本招标文件的要求。偏差（无论多少）都必须清楚地表示在投标文件中的附件10“差异表”中。1.4在合同签订生效之后，招标人有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标人、投标人双方共同商定。1.5本招标文件所使用的标准如遇与投标人所执行的标准不一致时，以较高标准执行。如果本规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，投标人应及时书面通知招标人进行解决。1.6合同签订后3个月，按本规范5.1要求，投标人提出合同设备的设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人，招标人确认。1.7本招标文件为订货合同的附件，与合同正文具有同等效力。1河南神火发电有限公司1×600MW机组工程固定式手动煤粉取样装置招标文件第三卷附件附件12环境条件与设计条件2.1自然条件2.1.1平均气压1012.9kPa2.1.2平均气温14.3℃2.1.3极端最高气温41.5℃2.1.4极端最低气温-23.4℃2.1.5平均相对湿度72％2.1.6平均降水量800mm2.1.7最大积雪深度22cm2.1.8最大冻土深度21cm2.1.9基本雪压0.43kN/m22.1.10基本风压0.4kN/m22.2燃料性质序号项目名称符号单位设计煤种校核煤种1校核煤种21工业分析收到基灰份Aar%29.5438.4733.97收到基水份Mt%12.29.48.4空气干燥基水份Mad%1.361.221.36干燥无灰基挥发份Vdaf%13.2313.9514.29收到基低位发热量Qnet.arkJ/kg1887016680188402元素分析序号项目名称符号单位设计煤种校核煤种1校核煤种2收到基碳Car%5246.5851.31收到基氢Har%2.051.562.01收到基氧Oar%3.173.083.22收到基氮Nar%0.610.670.76收到基全硫St,ar%0.430.240.332河南神火发电有限公司1×600MW机组工程固定式手动煤粉取样装置招标文件第三卷附件附件13灰熔点变形温度DT℃138013901410软化温度ST℃>1500>1500>1500半球温度HT℃>1500>1500>1500流动温度FT℃>1500>1500>15004灰成份分析二氧化硅SiO2%55.1160.6158.13三氧化二铝Al2O3%27.826.326.42五氧化二磷P2O5%0.070.110.13三氧化二铁Fe2O3%4.963.323.82氧化钙CaO%4.962.873.92氧化镁MgO%0.50.660.68氧化钾K2O%1.511.081.12氧化钠Na2O%0.961.41.43三氧化硫SO3%2.841.361.64二氧化钛TiO2%1.040.981.02其它成分%0.251.311.695哈氏可磨指数HGI—6787862.3运行条件2.3.1制粉系统型式：双进双出钢球磨煤机冷一次风机正压直吹式系统。2.3.2工作介质：煤粉、空气两相流。2.3.3设计压力：18000Pa。2.3.4瞬时压力：0.35MPa。2.3.5介质正常设计运行温度：120℃。2.3.6介质最高设计运行温度：363℃。2.3.7气固两相流最大流速按35m/s设计。3设备规范3.1设备名称：固定式全自动煤粉取样装置系统（电动驱动方式），该系3河南神火发电有限公司1×600MW机组工程固定式手动煤粉取样装置招标文件第三卷附件附件1统由取样系统、电动执行机构、调节控制单元、位置检测单元、显示操作单元、网络通讯单元等辅助装置组成。3.2设备数量：本工程每台炉设置24套，本期共建一台炉。3.3安装位置：安装于磨煤机出口垂直和水平布置的送粉管道，按露天布置设计。3.4送粉管道规格：Φ600X10（即内径为Φ580）。...
