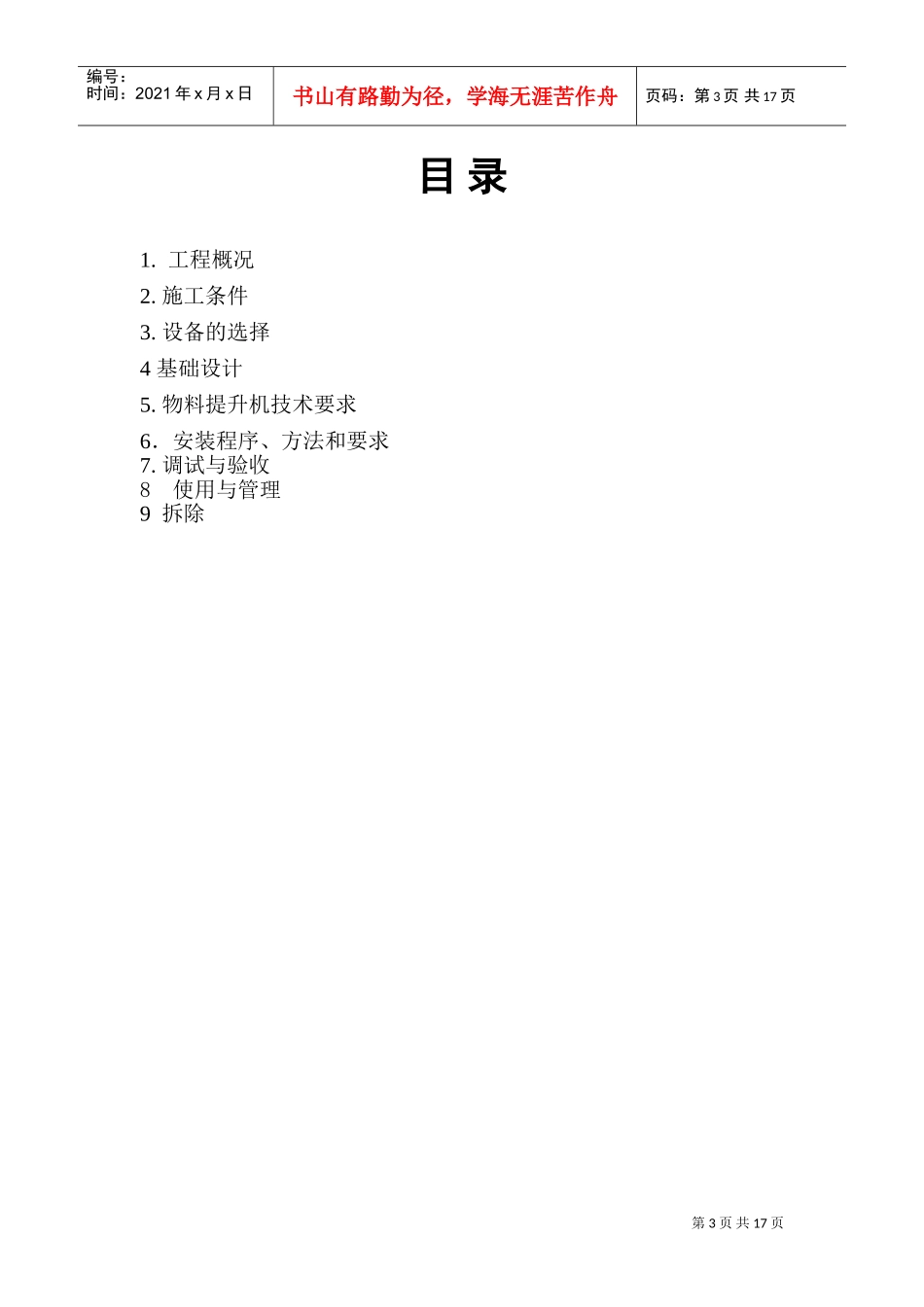

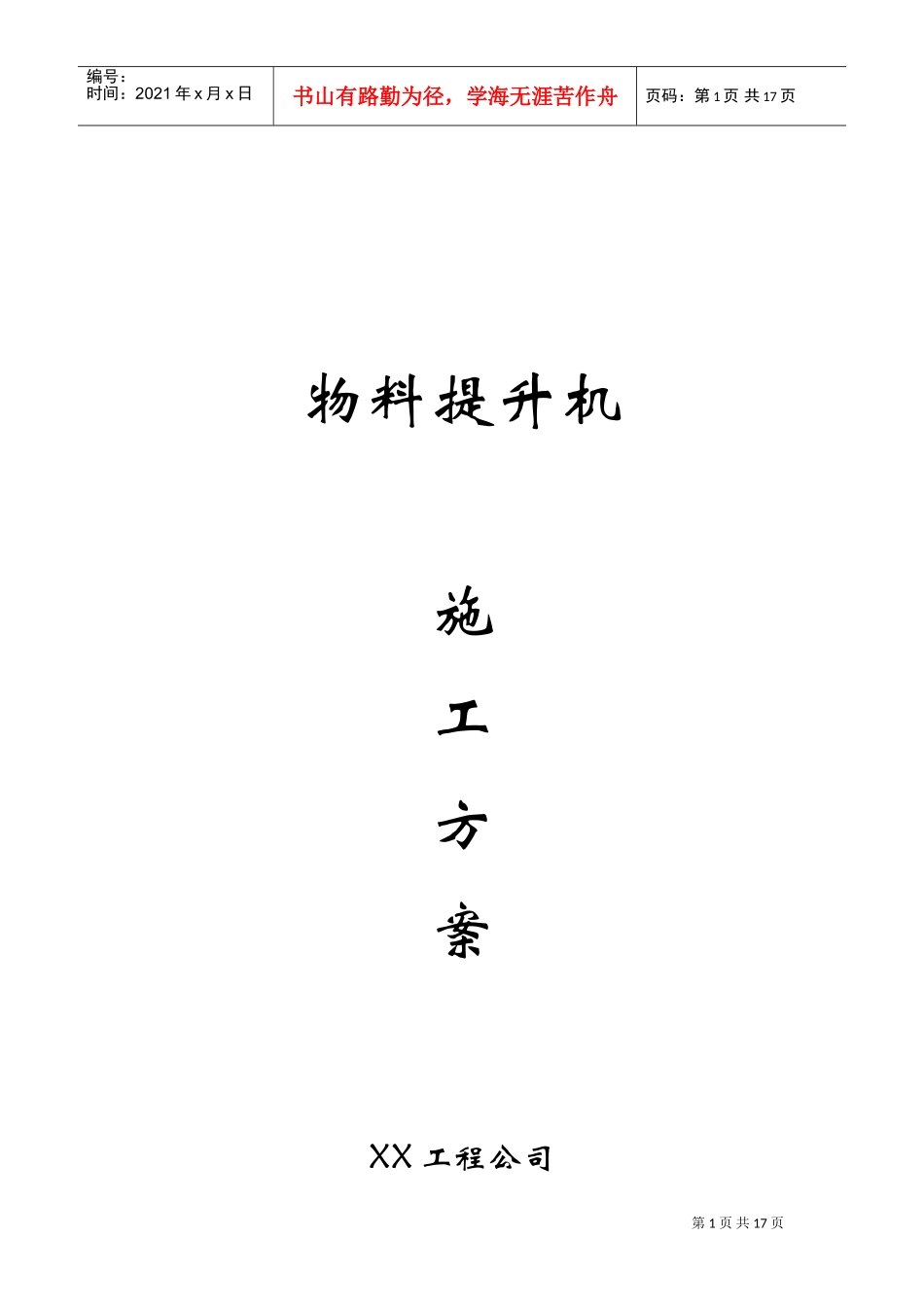

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页物料提升机施工方案XX工程公司第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页年月日第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页目录1.工程概况2.施工条件3.设备的选择4基础设计5.物料提升机技术要求6．安装程序、方法和要求7.调试与验收8使用与管理9拆除第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页编制依据1.1JGJ59-99建筑施工安全检查标准1.2JGJ88-92龙门架及井架物料提升机安全技术规范1.3JGJ80-91建筑施工高处作业安全技术规范1.4冀建建(1999)311号河北省<建筑施工安全检查标准>实施细则1.5SBZ1500/30型自升式物料提升机开门自锁、断绳保护安全装置安装使用说明书第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页1.工程概况本工程为**大楼工程，位于保定市**路与**路交叉路口。建筑面积为17000㎡，地下一层，地上十二层，局部十四层。整体建筑呈L型布置，首层至三层层高4.2m,标准层层高3.5m,十二层层高5.1m。建筑总高度为58.2m。结构形式为框架结构，筏形基础。设有电梯井、楼梯。由地下室底板至顶层均设施工后浇带。本工程的主要功能为餐饮、宾馆、办公等。本工程建筑场地类别二类，抗震设防烈度7度，框架抗震等级二级。第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页2.施工条件本工程砼采用商品泵送砼,主体阶段垂直运输采用塔吊、物料提升机、及施工电梯，装修阶段使用物料提升机、及施工电梯。第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页3.设备的选择3.1本工程的物料提升机选用河北省保定市金城建筑设备厂生产的SBZ1500/30型自升式物料提升机，设备执行标准Q/BJJ02—99,有河北省建设厅颁发的《河北省建设工业产品准用证》及河北省建筑工程施工安全监督总站颁发的《河北省建筑工程施工现场安全防护用具及机械设备推荐证书》并有河北省建设机械产品质量检测总站检测报告。该设备经优化改进，增设了附着、开门停靠自锁装置、断绳保护安全装置、提栏上下极限保护报警装置，自升工作台上升下降稳定、操作灵活、吊杆安全起吊立柱对接，到位准确。3.2主要部件：SBZ1500/30型自升式物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。3.2.1地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。3.2.2立柱：起导轨架作用。由多个标准节组成，节间由8条M14×30螺栓连接，提升高度为30M。3.2.3天梁套架：是物料提升的架体承重梁。3.2.4吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。3.2.5附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。提升架体增高时，保证架体工作平衡。附着的设置间距不大于9m设置层数为：2层、4层、6层、8层，未设置铁件的楼层用M12的膨胀螺栓固定在楼板上或在施工中提前预埋，如下图所示：第8页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页3.2.6卷扬机：是提升物料的动力机构，采用JJKX-1行星式卷扬机，属单独配套机构第9页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共17页4.基础设计本工程地下室面积较大，提升机的基础坐落在地下室顶板之上，承载力能达到要求，地梁安装时使用M20膨胀螺栓固定，螺栓中心距允许偏差2㎜。第10页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共17页5.物料提升机技术要求5.1架体5.1.1厂家提供的定型提升机产品，必须经市技术监督局检验后，核发准用证后方可使用。5.1.2提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接，连墙件每层必须设...
