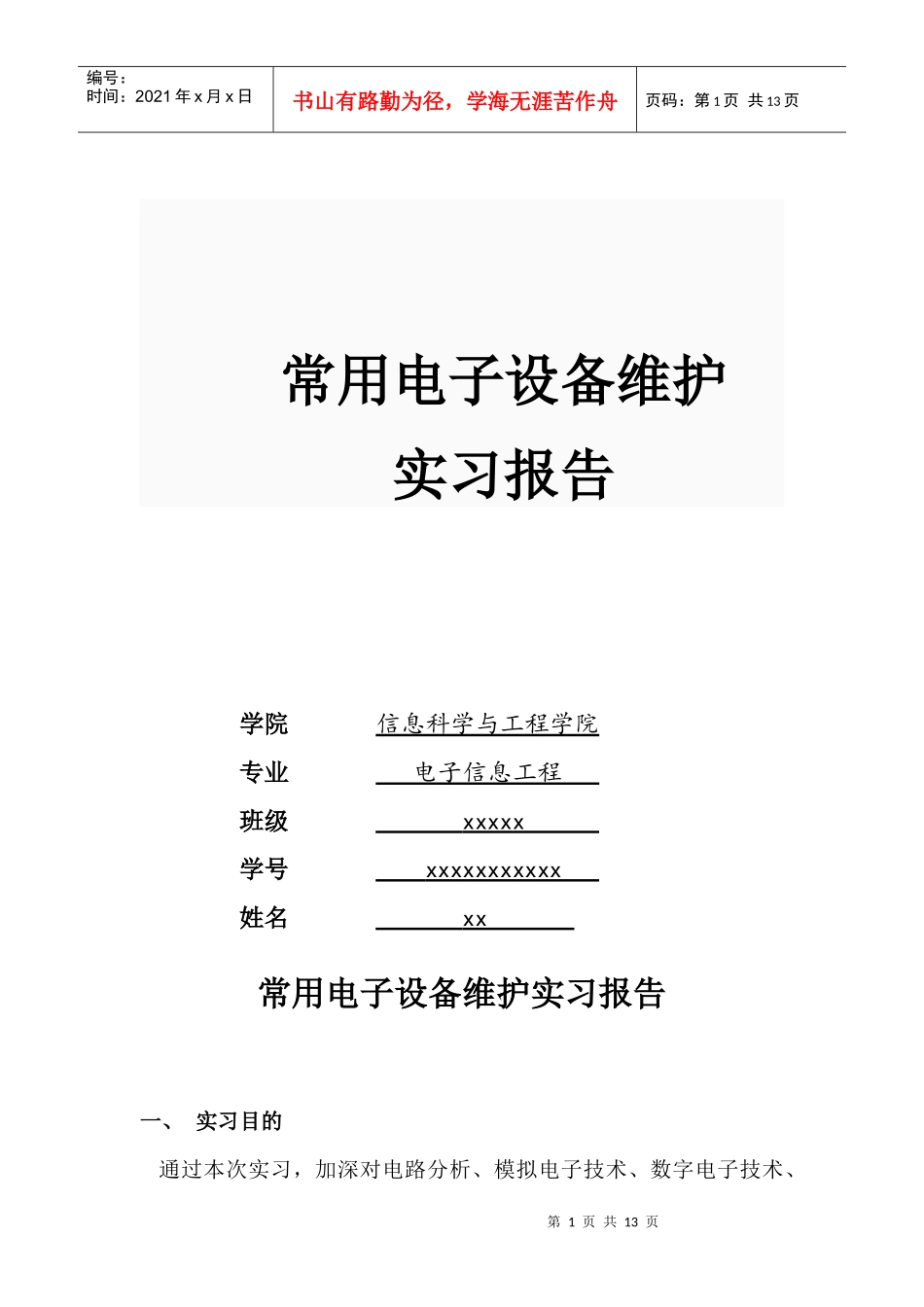

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页常用电子设备维护实习报告学院信息科学与工程学院专业电子信息工程班级xxxxx学号xxxxxxxxxxx姓名xx常用电子设备维护实习报告一、实习目的通过本次实习，加深对电路分析、模拟电子技术、数字电子技术、第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页电子测量仪器等相关理论，掌握电路设计和电路分析的基本方法，掌握常用电子仪器的维修的基本方法。同时加强我们对电子信息技术等方面的专业知识做进一步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的人才。二、实习内容说明本次实习要求完成两个任务，一是了解MF-47万用表的工作原理及其对它进行检修，二是对检修好的MF-47万用表进行精度的校准。在检修MF-47万用表之前，必须要先了解它的工作原理及其基本功能，再根据要求分别选用相应的检测方法对仪器进行检查，由得出的检查结果分析原因，最后制定一套实验室条件可行的方案进行维修。功能检修，第一步先在不通电的情况下，观察仪器面板上开关、旋钮、刻度盘、插口、接线柱、探测器、指示电表等有无松脱、滑位、卡阻、断线等问题；再打开仪器的外壳盖板，观察仪器内部的元件、器件、插件、电源变压器、电路连线等有无烧焦、漏液、发霉、击穿、脱落、开断等现象。第二步通电观察，用于检查是否存在跳火、冒烟、异味、烧熔丝等故障现象。如没有上述现象，进一步可以简单的测试仪器的基本功能是否正常工作。精度校准，在确定仪器功能上基本正常或者经过维修能正常工第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页作后，需要对仪器的精度进行校准。一般来说，应当使用比被校准仪器精度更高的同类仪器测量同一被测物，然后比较两者的测得值与实际值的误差，根据仪器说明书提供的技术参数与得出的误差相比较就可以分析其是否满足精度要求，进而可以进行校准。但是在有些情况下，并不能用到精度更高的仪器进行校准，这时我们可以使用多个同精度的同类仪器进行多次测量，求其平均值得到一个相当于高精度仪器测量的值，之后就可以就行校准了。MF-47万用表故障现象说明和分析1、功能测试及现象描述我们维修的万用表是MF-47型万用表是设计新颖的磁电系整流式多量限万用电表。指针式万用表从结构上说，由表头，转换开关和测量电路三部分组成，表头上的度盘可以指示各被测量的数值，而各个测量需求均有自己的测量电路，万用表通过转换开关来连通和切换不同的测量电路。MF-47型万用表包括直流电流、交流直流电压、直流电阻等26个基本量程。对其各个量程的功能是否可用和精度是否相差太大。在检测万用表的故障现象时，包括其功能、精度两方面的故障。首先我们在检修各个测量档时，观察其电路是否连通和元件是否虚焊，用眼观看其中是否掉线。下面是对各个量程的故障现象说明：第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页1)直流电阻档功能测试及现象描述：在检修直流电阻档的功能时，首先我看它的每个档位是否都可以调零，再看其功能是否都可以使用。经过此项测试，我发现万用表的电阻档对应的档位都不能调零，即所有的档位都不能工作，由此我得出结论：电阻档的所有档都不能工作，需要对所有的电阻档进行检修后再校准。2)直流电流档功能测试及现象描述：测量直流档时，因实验室的设备不足，所以我采用我的电表里的一节1.5电池和一个150欧姆的已知电阻做了一个简易的电路对其做功能性的测试，然后分别把我的万用表和两个标准数字万用表串进电路里，用它们构成回路，测量其电流。两个数字万用表测出数值求平均值，再看检修表中测量电流数值，经过对比，我发现电流档可以进行正常的工作。但是存在着较大的误差。由此我得出结论：直流电流档的功能正确，但其精度误差较大，需要对其校准。3)直流电压档功能测试及现象描述：检修直流电压档时，因...
