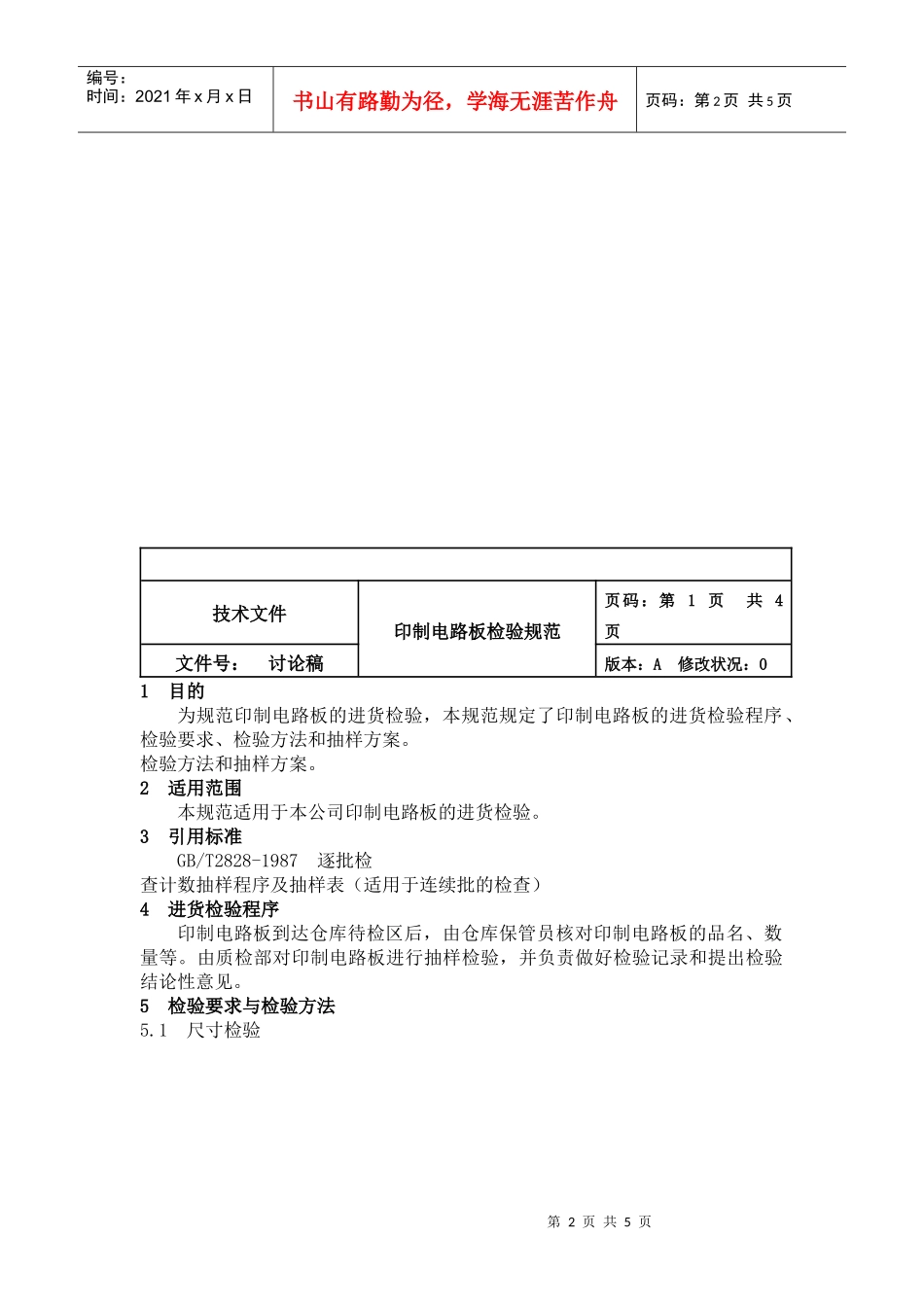

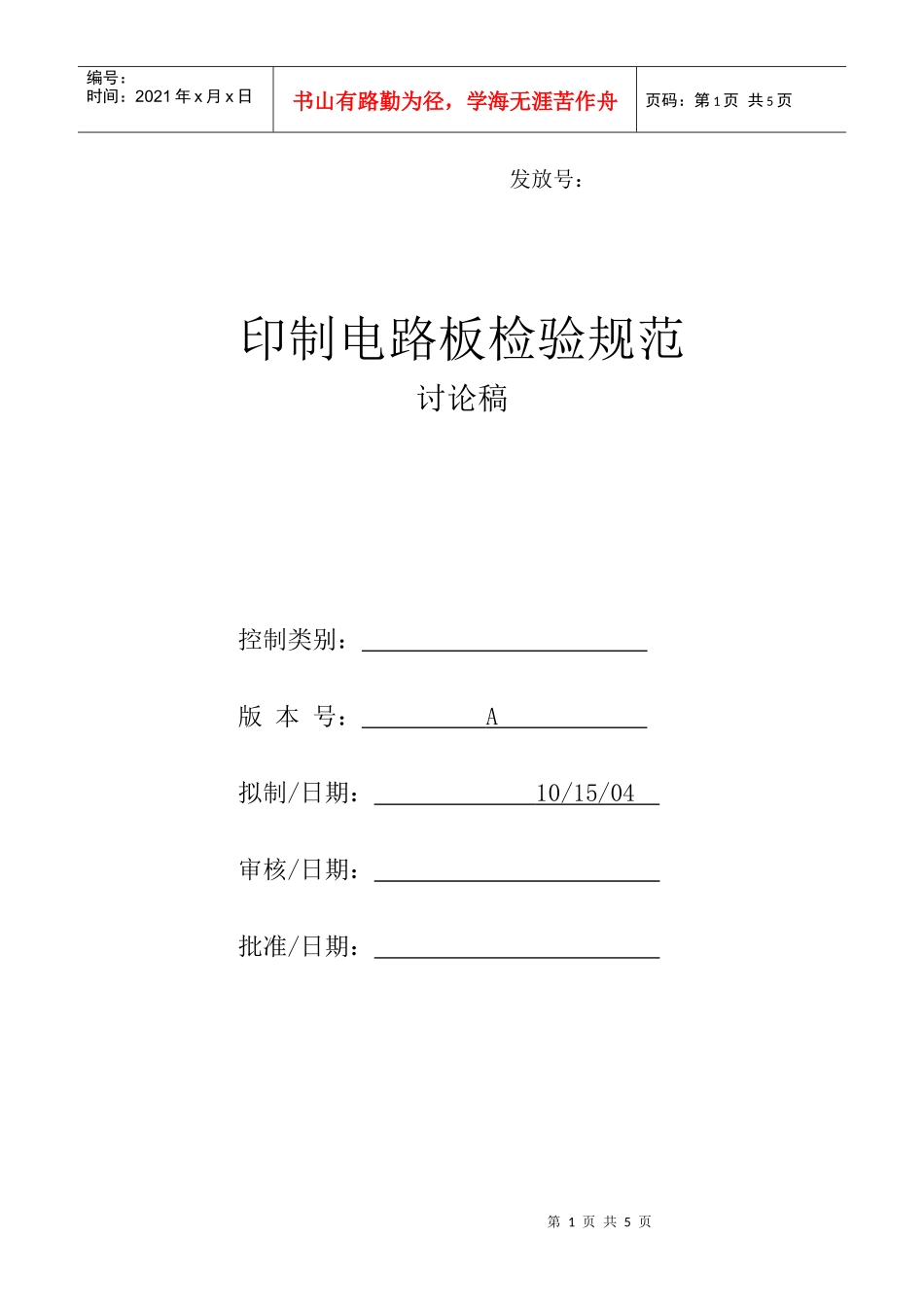

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页发放号：印制电路板检验规范讨论稿控制类别：版本号：A拟制/日期：10/15/04审核/日期：批准/日期：第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页技术文件印制电路板检验规范页码：第1页共4页文件号：讨论稿版本：A修改状况：01目的为规范印制电路板的进货检验，本规范规定了印制电路板的进货检验程序、检验要求、检验方法和抽样方案。检验方法和抽样方案。2适用范围本规范适用于本公司印制电路板的进货检验。3引用标准GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）4进货检验程序印制电路板到达仓库待检区后，由仓库保管员核对印制电路板的品名、数量等。由质检部对印制电路板进行抽样检验，并负责做好检验记录和提出检验结论性意见。5检验要求与检验方法5.1尺寸检验第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页5.1.1检验要求技术文件印制电路板检验规范页码：第2页共4页文件号：讨论稿版本：A修改状况：05.1.2检验方法用测量精度小于等于0.02mm的游标卡尺检测外形尺寸、厚度，用量角器量角度。5.2外观检验5.2.1检验要求项目要求备注成品板边板边不出现缺口或者缺口/白边向内深入≤板边间距的50%，且任何地方的渗入≤2.54mm；UL板边不应露铜；板角/板边损伤板边、板角损伤未出现分层露织纹织纹隐现，玻璃纤维被树脂完全覆盖凹点和压痕直径小于0.076mm，且凹点面积不超过板子每面面积的5%；凹坑没有桥接导体；表面划伤划伤未使导体露铜、划伤未露出基材纤维；铜面划伤每面划伤≤5处，每条长度≤15mm镀金插头插头根部与导线及阻焊交界处露铜小于0.13mm，凹痕/压痕/针孔/缺口≤0.15mm且不超过3处，总面积不超过所有金手指的30%，不准许上铅锡；金手指划伤不露铜和露镍，且每一面划伤不多于2处绿油上金手指绿油上金手指的长度≤1/5金手指长度的50%（绿油不允许上关键区）电镀孔内空穴（铜层）破洞不超过1个，破孔数未超过孔总数5%，横向≤90º，纵向≤板厚度的5%。焊盘铅锡（元件孔）光亮、平整、均匀、不发黑、不烧焦、不粗糙、焊盘露铜拒收；表面贴装焊盘（SMTPAD）光亮、平整、不堆积、不发黑、不粗糙、铅锡厚度2-40μm，焊盘上有阻焊、不上锡拒收；基准点（MARK点）形状完整清晰不变形表面铅锡光亮；焊盘翘起不允许；铜面/金面氧化铜面的氧化面积不超过板面积的5%，氧化点的最大外形尺寸不超过2mm，并且氧化处在加工后不出现金面/铜面起泡、分层、剥落或起皮。导线表面覆盖性覆盖不完全时，需盖绿油的区域和导线未露出。阻焊露铜、水迹不许露铜，阻焊下面铜面无明显水迹，铜面的氧化面积不超过板面积的5%，氧化点的最大外形尺寸不超过2mm，并且氧化处在加工后不出现起泡、分层、剥落或起皮，氧化处的绿油层能通过胶带撕拉测试。项目要求备注SMT焊盘尺寸公差SMT焊盘公差满足＋20%定孔位公差公差≤±0.076mm之内孔径公差类型/孔径PTHNPTH0-0.3mm＋0.08mm/-∞±0.05mm0.31-0.8mm±0.08mm±0.05mm0.81-1.60mm±0.10mm±0.08mm1.61-2.5mm±0.15mm＋0.1mm/-02.5-6.3mm±0.30mm＋0.3mm/-0板弓曲和扭曲对SMT板≤0.7%，特殊要求SMT板≤0.5%，对非SMT板≤1.0%；（FR-4）对SMT板≤1.0%，对非SMT板≤1.5%；（高频材料）板厚公差厚度应符合设计文件的要求板厚≤1.0mm，公差±0.10mm；板厚≥1.0mm，公差为±10%外形公差外形尺寸应符合设计文件的要求板边倒角（30º、45º、70º）±5º；CNC铣外形：长宽小于100mm公差±0.2mm;长宽小于300mm公差±0.25mm；长宽大于300mm公差±0.3mm；键槽、凹槽开口：±0.13mm；位置尺寸：±0.20mmV形槽V槽深度允许偏差为设计值的±0.1mm；槽口上下偏移公差K：±0.15mm；D≤0.8mm，余留基材厚度S=0.35±0.15mm；0.8
