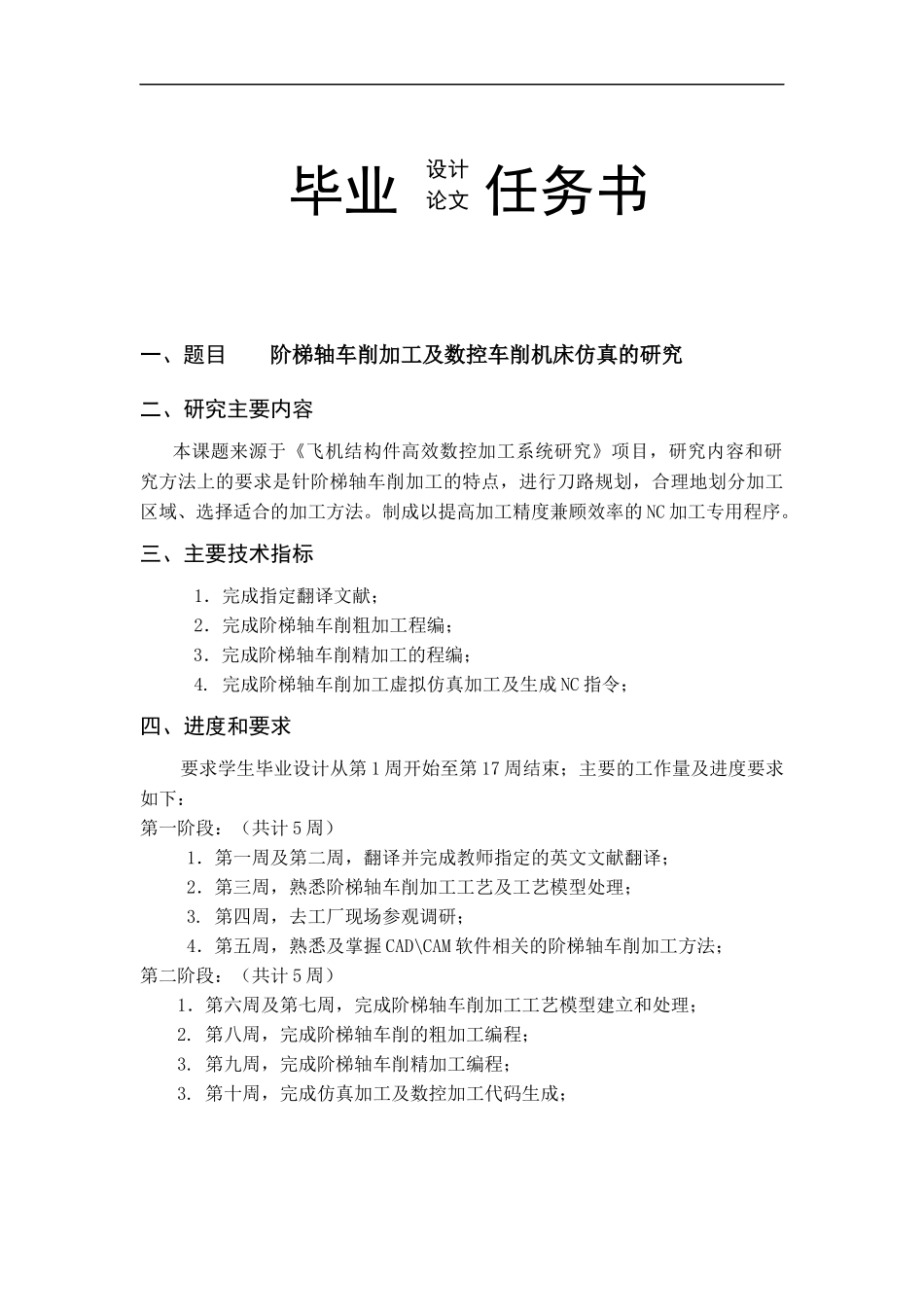

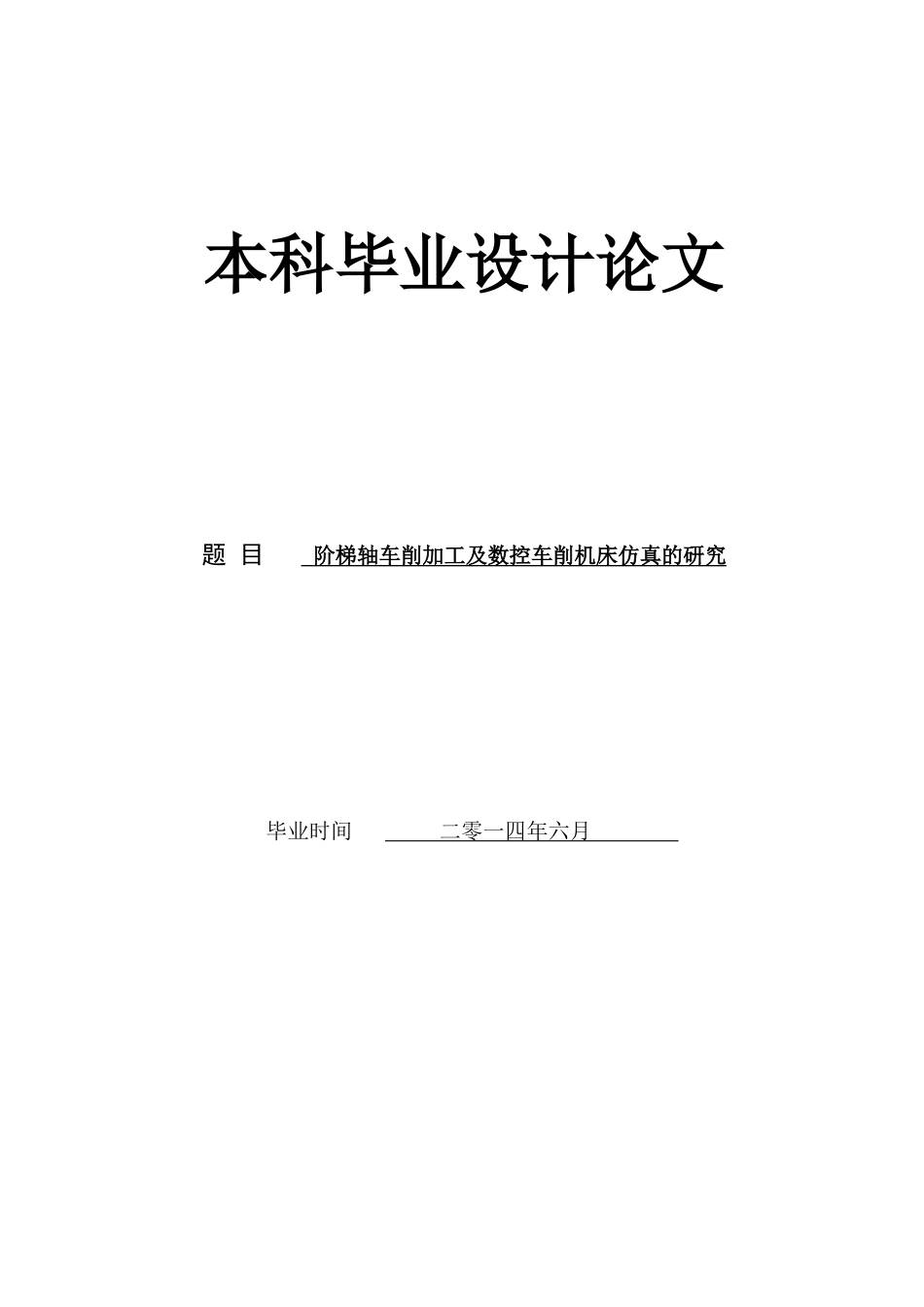

本科毕业设计论文题目阶梯轴车削加工及数控车削机床仿真的研究毕业时间二零一四年六月毕业任务书一、题目阶梯轴车削加工及数控车削机床仿真的研究二、研究主要内容本课题来源于《飞机结构件高效数控加工系统研究》项目，研究内容和研究方法上的要求是针阶梯轴车削加工的特点，进行刀路规划，合理地划分加工区域、选择适合的加工方法。制成以提高加工精度兼顾效率的NC加工专用程序。三、主要技术指标1．完成指定翻译文献；2．完成阶梯轴车削粗加工程编；3．完成阶梯轴车削精加工的程编；4.完成阶梯轴车削加工虚拟仿真加工及生成NC指令；四、进度和要求要求学生毕业设计从第1周开始至第17周结束；主要的工作量及进度要求如下：第一阶段：（共计5周）1．第一周及第二周，翻译并完成教师指定的英文文献翻译；2．第三周，熟悉阶梯轴车削加工工艺及工艺模型处理；3.第四周，去工厂现场参观调研；4．第五周，熟悉及掌握CAD\CAM软件相关的阶梯轴车削加工方法；第二阶段：（共计5周）1．第六周及第七周，完成阶梯轴车削加工工艺模型建立和处理；2.第八周，完成阶梯轴车削的粗加工编程；3.第九周，完成阶梯轴车削精加工编程；3.第十周，完成仿真加工及数控加工代码生成；设计论文第三阶段：（共计5周）1.第十一周，检测阶梯轴车削加工程序的通用性；2．第十二周，检测阶梯轴车削加工刀路工艺规划的合理性；3．第十三周，进行刀路优化、过切检查;4.第十四及第十五周，生成通用的数控指令(G代码和M代码)；5.第十六周及第十七周，撰写论文及评阅;五、主要参考书及参考资料[1]谢龙汉等.CATIAV5数控加工[M].北京：清华大学出版社，2005年4月.[2]谢龙汉等.CATIAV5机械设计[M].北京：清华大学出版社，2005年4月.[3]谢龙汉等.CATIAV5机械设计应用实例[M].北京：清华大学出版社，2005年4月.[4]谢龙汉等.CATIAV5逆向造型设计[M].北京：清华大学出版社，2005年4月.[5]谢龙汉等.CATIAV5自由曲面造型[M].北京：清华大学出版社，2005年4月.[6]谢龙汉等.CATIAV5数控加工实例[M].北京：清华大学出版社，2005年4月.[7]卜昆等.计算机辅助制造[M].北京：：机械工业出版社，2006.I摘要虚拟数控加工技术是虚拟制造领域重要的研究方向，其中机床的三维建模是基础，通过对加工过程的仿真数控加工，可以在计算机上完成对数控程序的检验，解决实际加工中遇到的各种问题，从而替代或减少实际的试切工作，能有效降低产品制造成本，提高产品质量。本文利用CATIAV5进行车床各部件及夹具、刀具、和工件模型的建立，并结合VERICUT软件读取数控代码的字符和字—地址格式特点，对所使用的数控程序代码进行了适当的转换，最后使用VERICUT软件进行数控仿真加工。详细讨论了车床模型建立和数控仿真加工等过程中遇到的问题及解决方法。CATIA如今其在CAD/CAE/CAM以及PDM领域内的领导地位，已得到世界范围内的承认，广泛应用于航空航天、汽车制造、造船、机械制造、电子\电器、消费品行业，它的集成解决方案覆盖所有的产品设计与制造领域，其特有的DMU电子样机模块功能及混合建模技术更是推动着企业竞争力和生产力的提高。本文的主要内容包括：1)项目背景介绍，课题研究的意义。2)对CATIAV5进行了系统的介绍及研究3)主要介绍利用VERICUT7.0进行数控仿真加工，并对仿真过程进行分析，解决仿真中出现的问题。关键词：车削，数控仿真，CATIAV5，VERICUT7.0IIIABSTRACTVirtualNCmachiningtechnologyisanimportantresearchdirectioninvirtualmanufacturingfield,whichthe3dmachinemodelingisthebasisofit.NCprogramcanbecheckedincomputerbasedonthesimulationofnomachiningprocess,tosolvethepracticalproblemsencounteredintheprocess,thussubstitutingorreducingtheactualtrycuttingjobs,itcaneffectivelyreducetheproductmanufacturingcostandimproveproductquality.ThepaperusedCATIAtoestablishthemachinecomponentsandfixture、cuttingtoolandworkpiecemodel,Andthen,convertingthenumericalcodebasedontheVERICUTsoftwarecompletedthelatheassemblyandthenumericalcontrolturningprocessingsimulation.Thepaperdiscussedtheproblem...
