陆埠水库交通桥除险加固工程监理细则VIP免费

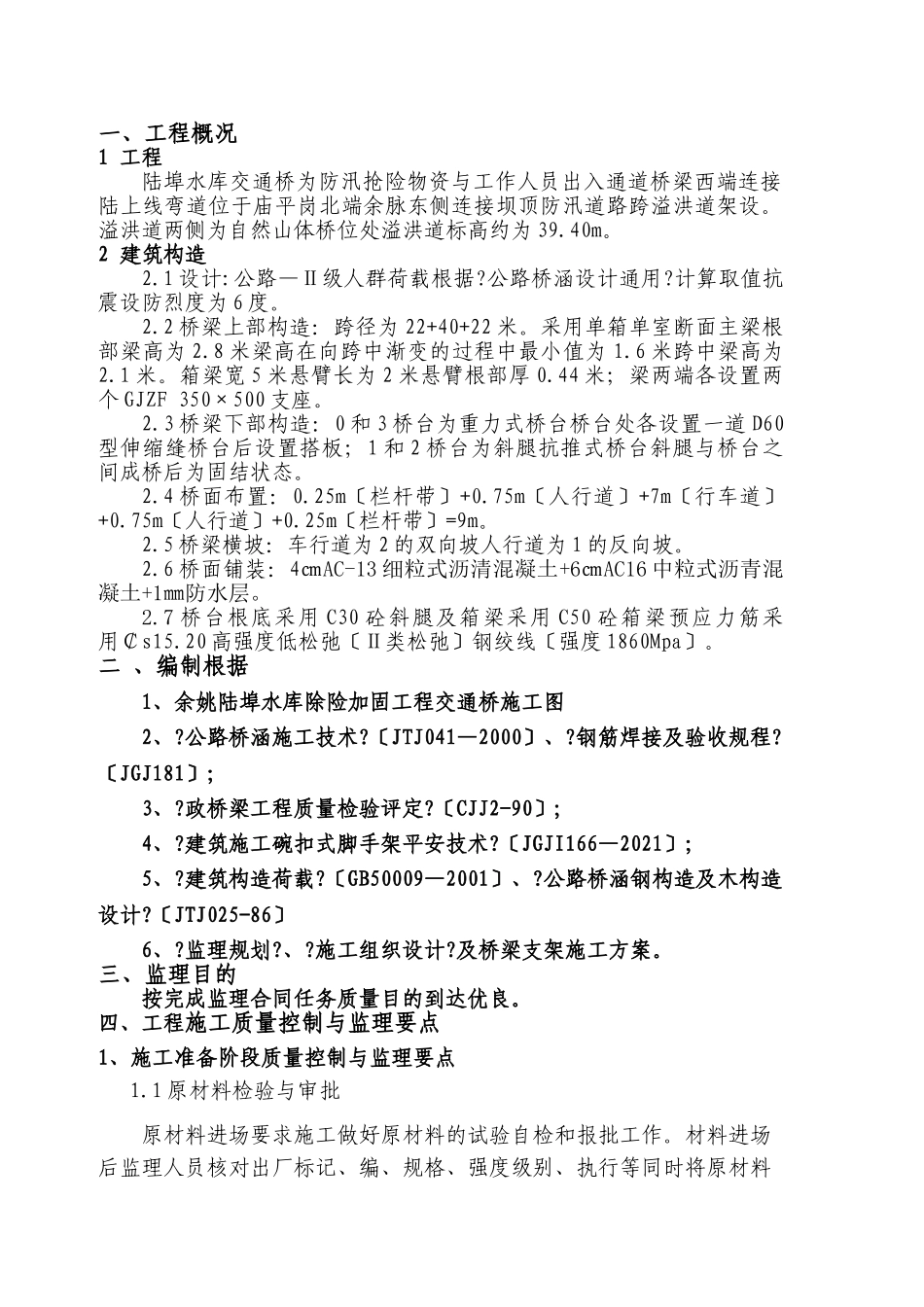

一、工程概况1工程陆埠水库交通桥为防汛抢险物资与工作人员出入通道桥梁西端连接陆上线弯道位于庙平岗北端余脉东侧连接坝顶防汛道路跨溢洪道架设。溢洪道两侧为自然山体桥位处溢洪道标高约为39.40m。2建筑构造2.1设计:公路—Ⅱ级人群荷载根据?公路桥涵设计通用?计算取值抗震设防烈度为6度。2.2桥梁上部构造：跨径为22+40+22米。采用单箱单室断面主梁根部梁高为2.8米梁高在向跨中渐变的过程中最小值为1.6米跨中梁高为2.1米。箱梁宽5米悬臂长为2米悬臂根部厚0.44米；梁两端各设置两个GJZF350×500支座。2.3桥梁下部构造：0和3桥台为重力式桥台桥台处各设置一道D60型伸缩缝桥台后设置搭板；1和2桥台为斜腿抗推式桥台斜腿与桥台之间成桥后为固结状态。2.4桥面布置：0.25m〔栏杆带〕+0.75m〔人行道〕+7m〔行车道〕+0.75m〔人行道〕+0.25m〔栏杆带〕=9m。2.5桥梁横坡：车行道为2的双向坡人行道为1的反向坡。2.6桥面铺装：4㎝AC-13细粒式沥清混凝土+6㎝AC16中粒式沥青混凝土+1㎜防水层。2.7桥台根底采用C30砼斜腿及箱梁采用C50砼箱梁预应力筋采用￠s15.20高强度低松弛〔Ⅱ类松弛〕钢绞线〔强度1860Mpa〕。二、编制根据1、余姚陆埠水库除险加固工程交通桥施工图2、?公路桥涵施工技术?〔JTJ041—2000〕、?钢筋焊接及验收规程?〔JGJ181〕；3、?政桥梁工程质量检验评定?〔CJJ2-90〕;4、?建筑施工碗扣式脚手架平安技术?〔JGJI166—2021〕；5、?建筑构造荷载?〔GB50009—2001〕、?公路桥涵钢构造及木构造设计?〔JTJ025-86〕6、?监理规划?、?施工组织设计?及桥梁支架施工方案。三、监理目的按完成监理合同任务质量目的到达优良。四、工程施工质量控制与监理要点1、施工准备阶段质量控制与监理要点1.1原材料检验与审批原材料进场要求施工做好原材料的试验自检和报批工作。材料进场后监理人员核对出厂标记、编、规格、强度级别、执行等同时将原材料的出厂证明或检验单送监理工程师审查。钢筋、钢绞线等材料按设计图纸数量及规格分批进场每批材料进场后在监理见证下施工质检员按要求现场进展分批抽验。待取样试验合格后并报监理核准前方可使用监理工程师按相关规定进展现场平行检验。杜绝手续不齐的钢材进场进场钢筋应外表无锈蚀、油污、油漆、弯曲、裂缝、结疤和折叠鳞片、刻痕等现象监理现场核对和外观鉴定。在储存过程中还应防止锈蚀和污染。钢绞线离地存放上盖蓬布等覆盖物以防雨水的浸蚀。钢绞线使用前必须进展外观检查外表无裂纹、毛刺、机械损伤或不得有降低钢绞线粘结力的光滑剂、油渍等物。1.1.3使用商品混凝土应提供厂家资质、材料检验合格证书等证明材料。进场后施工应在监理见证下取样；每100立方米取样不少于一次如一个工作班次少于100立方米的也不少于一次；1.1.4检查钢筋的焊接情况各种焊接材料的性能应符合现行?钢筋焊接及验收规程?〔JGJ181〕；检查钢筋的可焊性主要进展抗拉强度、延伸率和冷弯等指标进展试验检测；并检查焊接工艺即焊接接头外观能否到达要求物理检验是否合格。1.2审查承包人提交的开工申请。工应说明工程名称、地点、部位、选用材料、品种来源、储放加工地点、采用的机械设备〔特别是起重与焊接设备〕、理人员到位情况、特种作业人员持证上岗情况、专项方案审批情况等。经监理工程师审查通过确认具备开工条件方可同意开工。1.3准确地复测基准点和复核桩点数据资料要求施工报验内业计算成果主要包括：桥梁端点桩位置及间隔、墩台四角位置、纵横轴线伸缩缝位置等监理及时核查计算成果确保内业无误。2.桥台根底开挖施工阶段质量控制与监理要点2.1开挖前准确定位开挖基坑大小符合设计及施工要求。2.2桥台岩基持力层符合设计及要求如遇有断层、破碎基岩时应由监理召集设计、勘测、施工及业主四方现场定出处理方案或由设计出具设计变更施工不得擅自处理。2.3桥台基岩开挖好由施工、监理、设计及业主四方共同验收合格后方可进展下道工序施工。3、桥梁下部构造施工阶段质量控制与监理要点3.1施工及监理程序框图监理施工检查经监理验收仓内无松动岩块外表潮湿、冲洗干净。3.3模板检查3.3.1模板具有足够的刚度、强度、稳定性可以承受浇灌混凝土的监理检查、特殊情况处理岩面...
