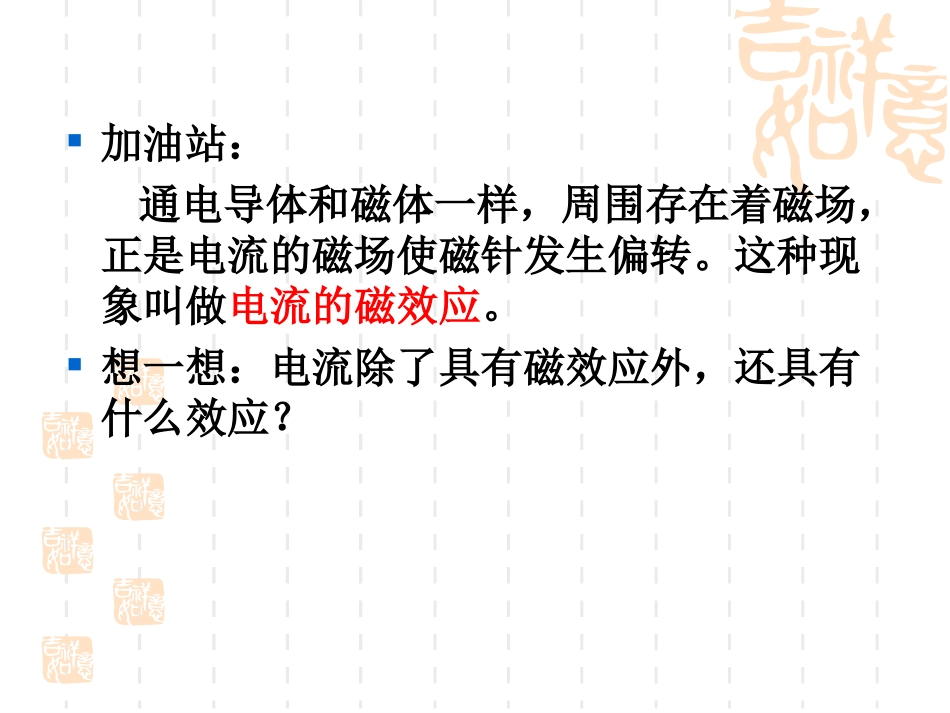

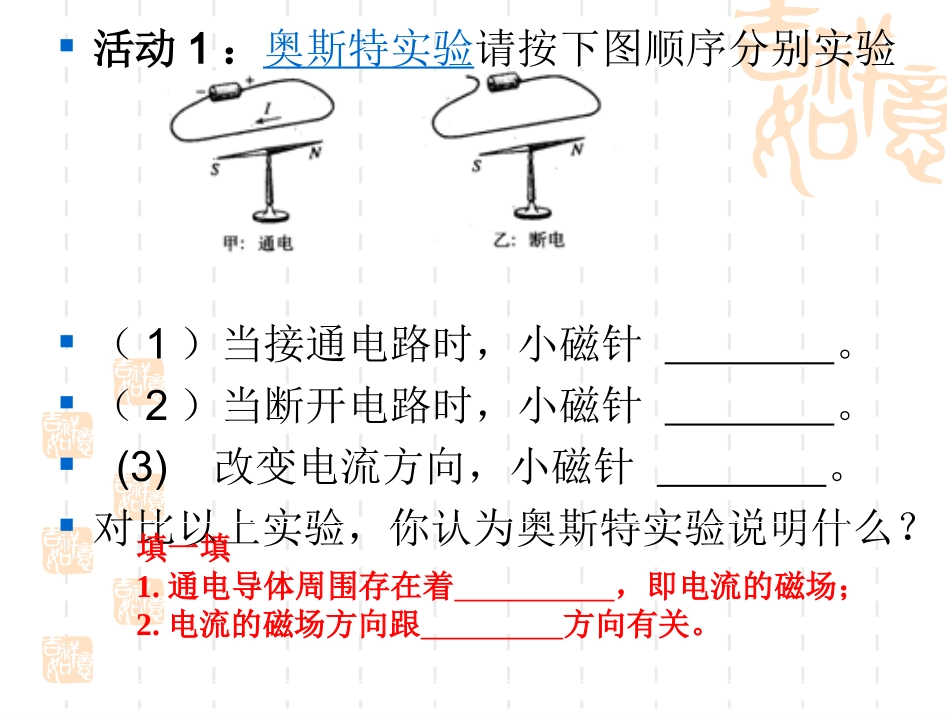

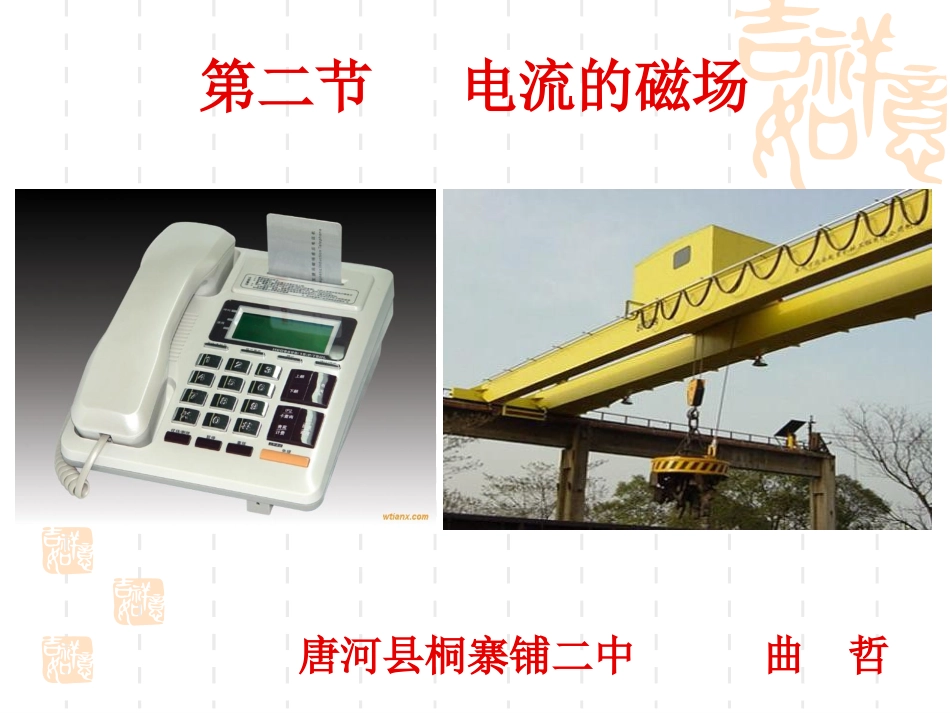

第二节电流的磁场唐河县桐寨铺二中曲哲活动1：奥斯特实验请按下图顺序分别实验（1）当接通电路时，小磁针。（2）当断开电路时，小磁针。(3)改变电流方向，小磁针。对比以上实验，你认为奥斯特实验说明什么？填一填1.通电导体周围存在着，即电流的磁场；2.电流的磁场方向跟方向有关。加油站：通电导体和磁体一样，周围存在着磁场，正是电流的磁场使磁针发生偏转。这种现象叫做电流的磁效应。想一想：电流除了具有磁效应外，还具有什么效应？活动2：通电螺线管的磁场1、按教材第113页的图16-9连接电路。2、闭合开关，观察小磁针的偏转情况，记住每个小磁针N、S极的指向，你能得出什么结论？3、改变电流的方向，再闭合开关，观察小磁针的偏转情况及每个小磁针N、S极的指向，对比步骤2，你又能得出什么结论？请完成教材第113页图16-9右下方的填空。填一填1.通电螺线管周围存在着，2.通电螺线管的磁场分布与形磁铁的磁场相似。3.通电螺线管的磁极与方向有关，条形磁铁周围的铁屑分布通电螺线管周围的铁屑分布活动4：阅读教材114页上面“判断通电螺线管的极性”（右手螺旋定则也叫安培定则），然后用下图检验你的阅读成果。标出螺线管的极性标出电源的正、负极。填一填1.通电螺线管的极性可用来判断。2.螺线管中的电流方向可根据来判断。练习1.在所示图中，标出通电螺线管的N极和S极分析根据电源正、负极及电流流向标出通电螺线管上电流方向，然后利用安培定则判定螺线管的磁极.答案如图所示2.如图所示，螺线管的左端是N极，应如何绕.分析先根据螺线管的磁极，用安培定则确定一下螺线管中的电流方向（可用铅笔在图的上面轻轻画出），然后从电源正极流出的电流那端画起，看线是从正面绕到背面符合要求，还是从背面绕到正面符合要求，画好第一匝，再依次画出几匝使电流流回电源的负极，最后可用安培定则检查一遍.答案如图所示的绕法3.如图所示的图中，两个线圈，套在一根光滑的玻璃管上，导线柔软，可自由滑动，开关S闭合后，则（）A．两线圈左右分开；B．两线圈向中间靠拢；C．两线圈静止不动；D．两线圈先左右分开，然后向中间靠拢.分析开关S闭合后，线圈产生磁性.根据线圈上电流方向，利用安培定则判定，可判断出线圈L1的右端为N极，线圈L2的左端为N极.根据磁极间相互作用可知，同名磁极相互排斥，所以两线圈左右分开.答案A
