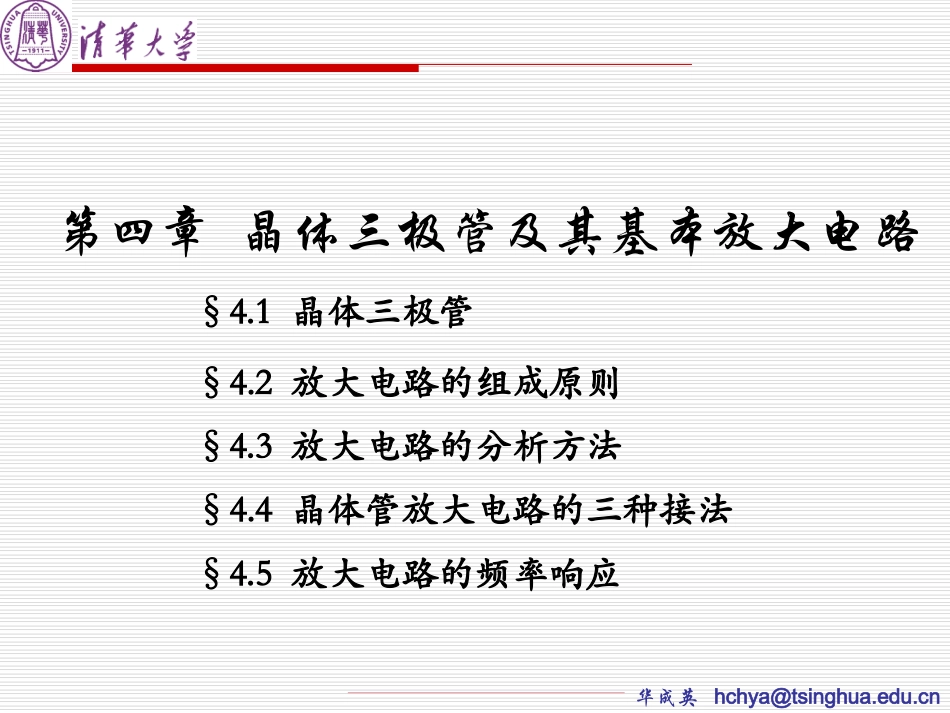

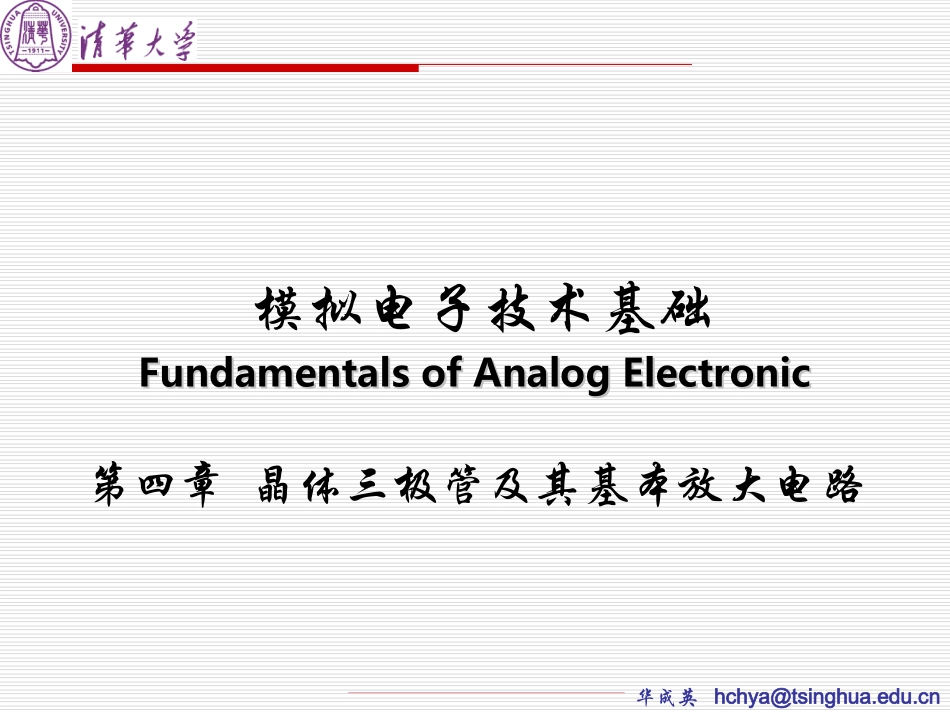

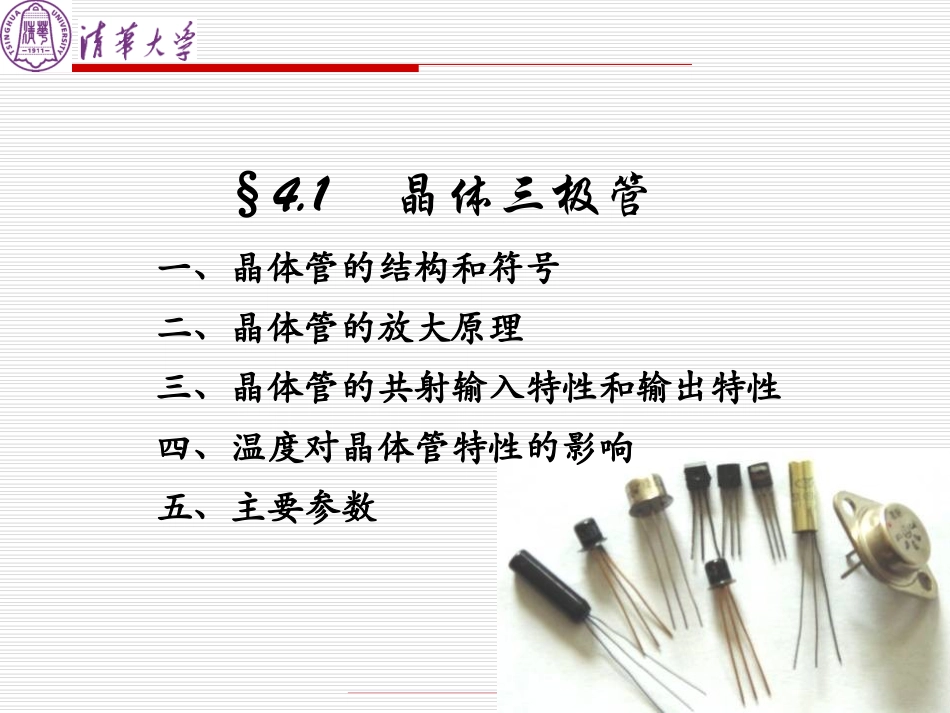

华成英hchya@tsinghua.edu.cn模拟电子技术基础FundamentalsofAnalogElectronicFundamentalsofAnalogElectronic第四章晶体三极管及其基本放大电路华成英hchya@tsinghua.edu.cn第四章晶体三极管及其基本放大电路§4.1晶体三极管§4.2放大电路的组成原则§4.3放大电路的分析方法§4.4晶体管放大电路的三种接法§4.5放大电路的频率响应华成英hchya@tsinghua.edu.cn§4.1晶体三极管一、晶体管的结构和符号二、晶体管的放大原理三、晶体管的共射输入特性和输出特性四、温度对晶体管特性的影响五、主要参数华成英hchya@tsinghua.edu.cn一、晶体管的结构和符号多子浓度高多子浓度很低，且很薄面积大晶体管有三个极、三个区、两个PN结。小功率管中功率管大功率管为什么有孔？华成英hchya@tsinghua.edu.cn二、晶体管的放大原理（集电结反偏），即（发射结正偏）放大的条件BECECBonBE0uuuUu扩散运动形成发射极电流IE，复合运动形成基极电流IB，漂移运动形成集电极电流IC。少数载流子的运动因发射区多子浓度高使大量电子从发射区扩散到基区因基区薄且多子浓度低，使扩散到基区的电子（非平衡少子）中的极少数与空穴复合因集电区面积大，在外电场作用下大部分扩散到基区的电子漂移到集电区基区空穴的扩散华成英hchya@tsinghua.edu.cn电流分配：IE＝IB＋ICIE－扩散运动形成的电流IB－复合运动形成的电流IC－漂移运动形成的电流CBOCEOBCBC)(1IIiiII穿透电流集电结反向电流直流电流放大系数交流电流放大系数为什么基极开路集电极回路会有穿透电流？华成英hchya@tsinghua.edu.cn三、晶体管的共射输入特性和输出特性CE)(BEBUufi为什么UCE增大曲线右移？对于小功率晶体管，UCE大于1V的一条输入特性曲线可以取代UCE大于1V的所有输入特性曲线。为什么像PN结的伏安特性？为什么UCE增大到一定值曲线右移就不明显了？1.输入特性华成英hchya@tsinghua.edu.cn2.输出特性B)(CECIufiβ是常数吗？什么是理想晶体管？什么情况下?对应于一个IB就有一条iC随uCE变化的曲线。为什么uCE较小时iC随uCE变化很大？为什么进入放大状态曲线几乎是横轴的平行线？饱和区放大区截止区BiCi常量CEBCUii华成英hchya@tsinghua.edu.cn晶体管的三个工作区域晶体管工作在放大状态时，输出回路的电流iC几乎仅仅决定于输入回路的电流iB，即可将输出回路等效为电流iB控制的电流源iC。状态uBEiCuCE截止＜UonICEOVCC放大≥UonβiB≥uBE饱和≥Uon＜βiB≤uBE华成英hchya@tsinghua.edu.cn四、温度对晶体管特性的影响BEBBBECEO)(uiiuIT不变时，即不变时℃华成英hchya@tsinghua.edu.cn五、主要参数•直流参数：、、ICBO、ICEOc-e间击穿电压最大集电极电流最大集电极耗散功率，PCM＝iCuCE安全工作区•交流参数：β、α、fT（使β＝1的信号频率）•极限参数：ICM、PCM、U（BR）CEOECII1ECii华成英hchya@tsinghua.edu.cn讨论一由图示特性求出PCM、ICM、U（BR）CEO、β。CECCMuiP2.7CEBCUiiuCE=1V时的iC就是ICMU（BR）CEO华成英hchya@tsinghua.edu.cn利用Multisim分析图示电路在V2小于何值时晶体管截止、大于何值时晶体管饱和。讨论二约小于0.5V时截止约大于1V时饱和以V2作为输入、以节点1作为输出，采用直流扫描的方法可得输出电压与输出电压之间函数关系的曲线，即电压传输特性。华成英hchya@tsinghua.edu.cn§4.2放大电路的组成原则一、基本共射放大电路的工作原理二、如何组成放大电路华成英hchya@tsinghua.edu.cn一、基本共射放大电路的工作原理VBB、Rb：使UBE＞Uon，且有合适的IB。VCC：使UCE≥UBE，同时作为负载的能源。Rc：将ΔiC转换成ΔuCE(uO)。)(oCECBIcuuuiiuR动态信号作用时：输入电压ui为零时，晶体管各极的电流、b-e间的电压、管压降称为静态工作点Q，记作IBQ、ICQ（IEQ）、UBEQ、UCEQ。共射1.电路的组成及各元件的作用华成英hchya@tsinghua.edu.cn2.设置静态工作点的必要性输出电压必然失真！设置合适的静态工作点，首先要解决失真问题，但Q点几乎影响着所有的动态参数！为什么放大的对象是...
