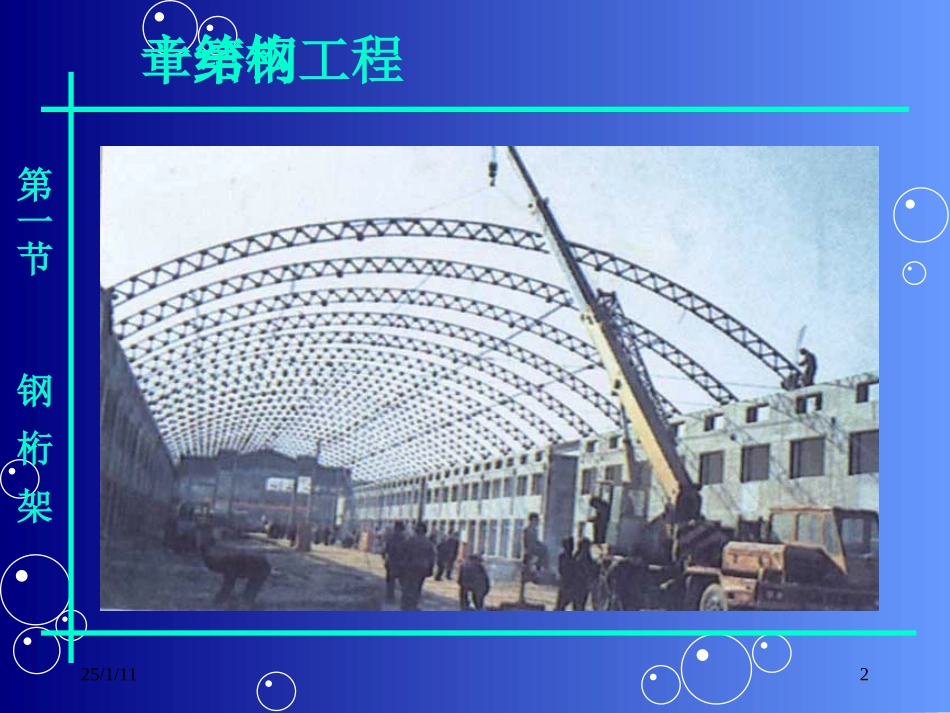

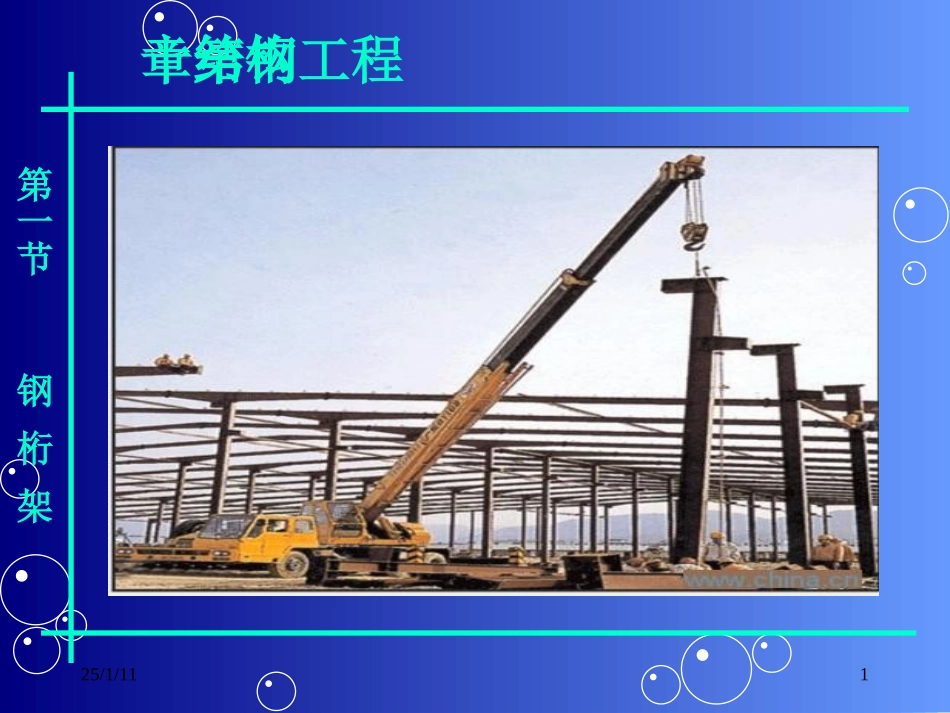

25/1/111第一节钢桁架第十一章钢结构工程25/1/112第一节钢桁架第十一章钢结构工程25/1/113第一节钢桁架第十一章钢结构工程25/1/114第一节钢桁架第十一章钢结构工程25/1/115第一节钢桁架第十一章钢结构工程25/1/116第一节钢桁架第十一章钢结构工程25/1/117第一节钢桁架第十一章钢结构工程•一、钢桁架的几种类型•1、三角形桁架•适用：屋面坡度大（i＞1/3），中小跨度的轻屋面。•特点：支座附近弦杆内力小，跨中较小。•分类：图a桁架为芬克式桁架长腹杆受拉、短腹杆受压，应用较广。•图桁架节点少、易于处理，用于跨度小的屋架。•图桁架节点多、用钢材多，吊平顶屋面。•图桁架下跨弦弯折，跨度较大或者屋面坡度很陡。25/1/118第一节钢桁架第十一章钢结构工程•2、梯形桁架•陡坡梯形桁架，用于屋面坡度i＜1/3而跨度较大。•坡度较平的梯形桁架，用于屋面坡度i=1/8~1/12.•3、平行弦杆桁架•桁架上下弦互相平行，常用于屋盖结构的托架。•4、多边形桁架•弦杆拼成多边形，节点内力小且构造易处理，屋面坡度i=3/5~1/5。25/1/119第一节钢桁架第十一章钢结构工程•二、轻型钢屋架的应用•1、圆钢、小角钢组成的轻型屋架•特点：自重轻、用料省、造价低、施工方便；有足够的强度、刚度•和稳定性；一般安全可靠。•适用：跨度≤18m、其重量≤15t、中级工作制桥式吊车的屋架；可•拆装的活动和临时性建筑。•2、芬克式屋架•形式：平面桁架式•特点：构造简单、受力明确、长杆受拉，适应性强，制作方便。•适用：坡度较大（1/2、1/2.5、1/3，常用1/2.5）的的自防水屋盖结构。25/1/1110第一节钢桁架第十一章钢结构工程•3、三铰拱屋架•（1）平面桁架•特点：杆件较少，构造简单，受力明确，用料较省；但侧向刚度•较差。•适用：小跨度和小檩距的屋盖。•（2）空间桁架•特点：杆件较多，构造繁杂，制作费工；但侧向刚度较好。•适用：中等跨度和檩距大的屋盖。•4、梭形屋架•分类：平面桁架和空间桁架•特点：重心位置低，不易倾覆，刚度较好。•适用：屋面坡度为1/15~1/10，跨度为12~15m的屋架。25/1/1111第二节薄壁型钢屋架第十一章钢结构工程•一、薄壁型钢屋架的概况•1、用于不受强烈浸蚀，中小跨度的屋架且为轻屋面材料。•2、一般用1.5~5mm厚的热轧带钢或钢板经过冷弯等方法制成。•3、可以设计成平面桁架、钢架或网架，也有三角形、五角形、梯形等。25/1/1112第二节薄壁型钢屋架第十一章钢结构工程•二、薄壁型钢屋架的计算和构造特点•承重屋架杆件厚为2.0~5.0mm，计算时应注意：•1、强度设计值比普通钢结构略低；•2、受拉计算与一般杆件相同；•3、避免偏心受力，保证节点刚度。•（1）弦杆、腹杆采用方管截面的节点；•（2）圆管屋架的节点，一般都采用直接连接；•（3）偏心杆件不宜采用焊接，应改用螺栓连接。25/1/1113第二节薄壁型钢屋架第十一章钢结构工程•三、薄壁型钢屋架的制作和维护•防止产生局部变形，避免烧伤或烧穿，采用酸洗或喷砂除锈用镀锌防锈。•1、型钢的的性能及规格（受力有力、外形简单）•（1）角钢：用来组成独立受力杆件或作为杆件之间的连接件零，•有等肢、不等肢角钢。•（2）I形钢：主要用于腹板面内受弯的杆件，分普通和轻型I形钢。•（3）槽钢：宜用于斜向弯曲的构件。25/1/1114第二节薄壁型钢屋架第十一章钢结构工程•2、焊接工艺（钢结构的联结方法有：铆接、焊接和螺栓联结）•优点：构造简单、用钢省、密封性好、刚度大、生产效率高，易于自动化操作。•缺点：会产生变形，对裂纹敏感，裂纹会扩展，材质会变脆。•（1）手工电弧焊原理•利用弧焊机焊条与焊件产生高温电弧，形成熔池，凝固成焊缝。•（2）焊条•1）焊条由焊芯和药皮组成；•2）焊芯熔化形成焊缝填充材料，药皮有稳弧、保护熔池并掺•加金属元素；•3）焊条分为碳钢焊条和低合金钢焊条；•4）焊接位置有平焊、立焊、仰焊、横焊和全位置焊。25/1/1115第二节薄壁型钢屋架第十一章钢结构工程4、钢结构的焊接施工（1）焊接准备工作1）检查焊条、垫板和引弧板。2）焊接工具、设备、电源准备3）焊条预热4）焊缝剖口检查5）气象预报（2）焊接顺序一般情况，从中心向四周扩...
