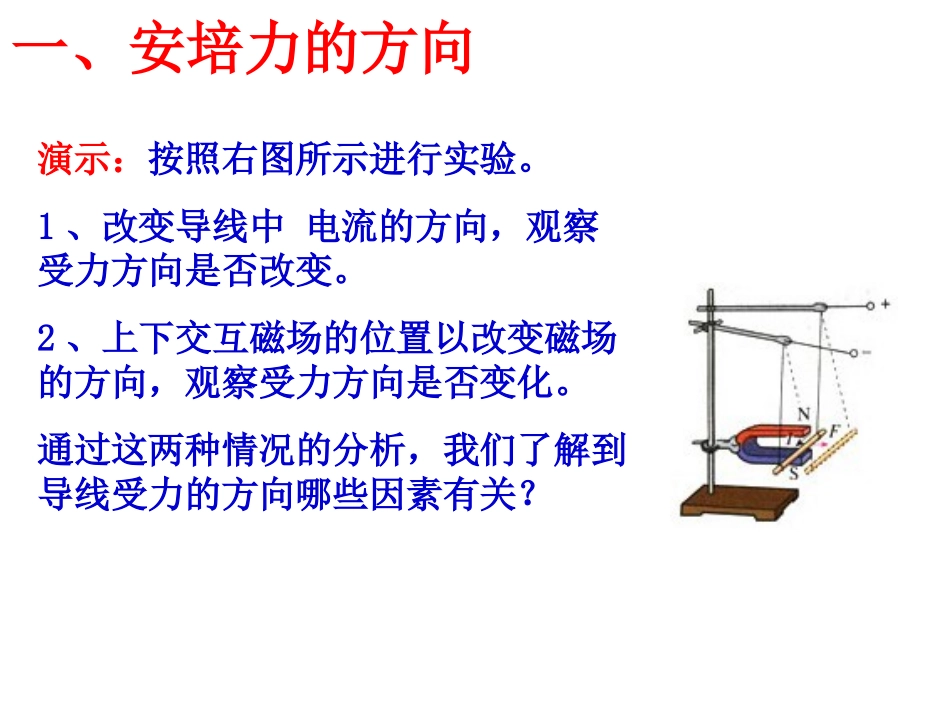

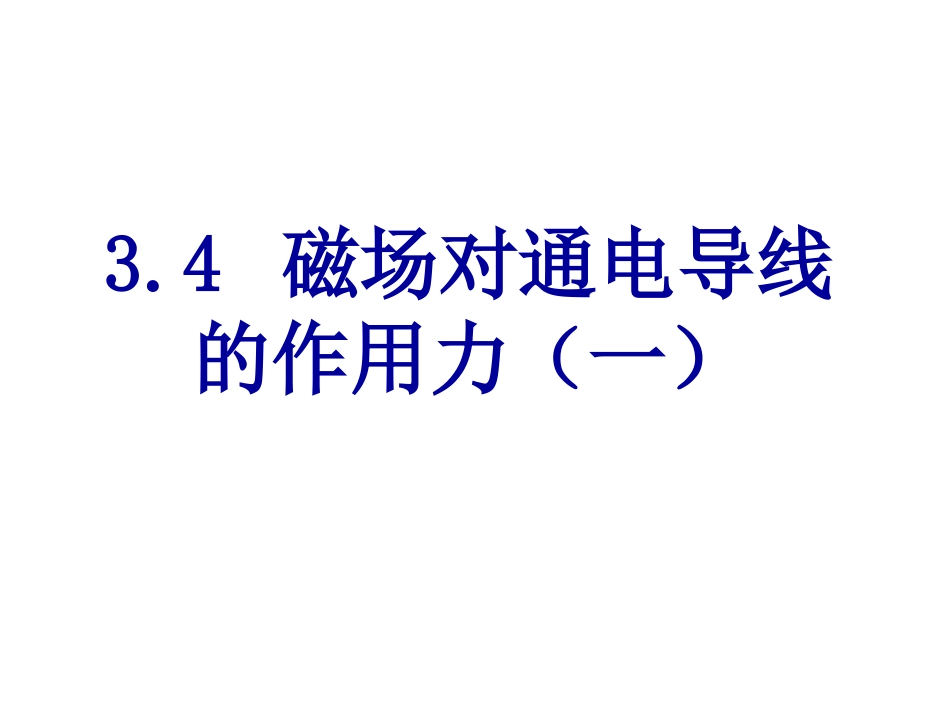

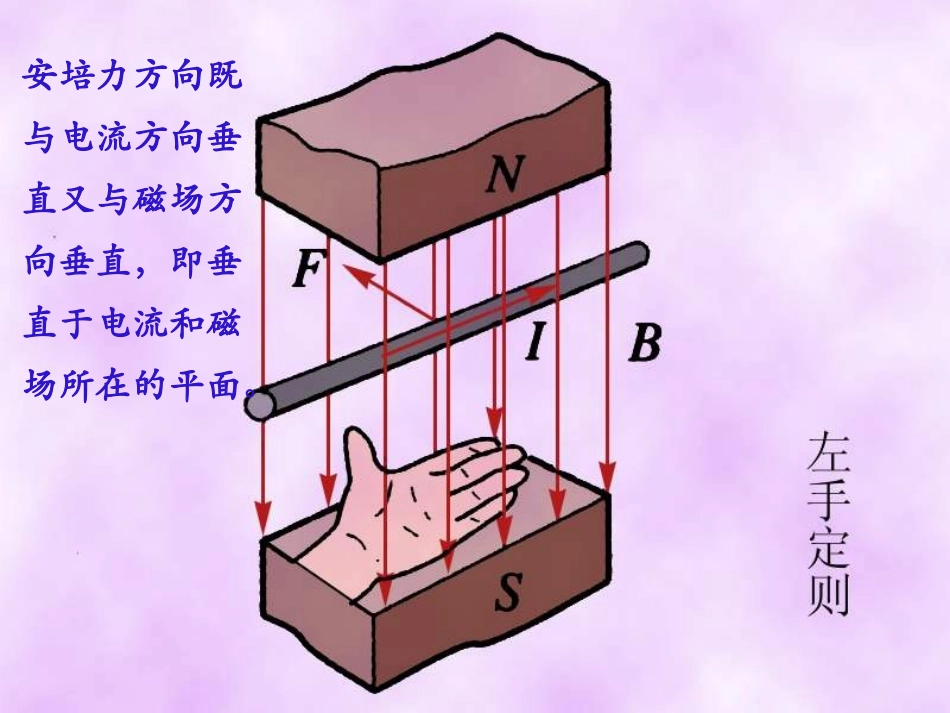

3.4磁场对通电导线的作用力（一）一、安培力的方向演示：按照右图所示进行实验。1、改变导线中电流的方向，观察受力方向是否改变。2、上下交互磁场的位置以改变磁场的方向，观察受力方向是否变化。通过这两种情况的分析，我们了解到导线受力的方向哪些因素有关？安培力方向既与电流方向垂直又与磁场方向垂直，即垂直于电流和磁场所在的平面。问题：如图所示，两条平行的通电直导线之间会通过磁场发生相互作用电流方向相同时，将会吸引;电流方向相反时，将会排斥。用学过的知识加以判断二、安培力的大小：（1）在匀强磁场中，在通电直导线与磁场方向垂直的情况下，导线所受安培力F等于磁感应强度B、电流I和导线的长度L三者的乘积。即：F=BIL（2）平行时：F＝0如果既不平行也不垂直呢？二、安培力的大小：把磁感应强度B分解为两个分量：一个分量与导线垂直B1=Bsinθ另一分量与导线平行B2=Bcosθ平行于导线的分量B2不对通电导线产生作用力，通电导线所受作用力仅由B1决定。即F=ILB1，将B1=Bsinθ代入得：F=BILsinθIBB2B1θ0o0F90OFIBL二、安培力的大小：公式：F=BILsinθθ表示磁场方向与电流方向间的夹角在中学阶段，此公式仅适用于匀强磁场0o0F90OFIBL特例IBFIBFIFBααBBIFαBI判定以下通电导线所受安培力的方向2、将长度为20cm、通有0.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为1T。试求出下列各图中导线所受安培力的大小和方向。00.02N水平向右0.02N垂直导线斜向左上方3、如图所示，蹄形磁体用悬线悬于O点，在磁铁的正下方有一水平放置的长直导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况将是_______。•A．静止不动•B．向纸外平动•C．N极向纸外，S极向纸内转动•D．N极向纸内，S极向纸外转动CBACBI3、如图所示，直角三角形ABC组成的导线框内通有电流I＝1A，并处在方向竖直向下的匀强磁场B＝2T中，AC=40cm，，求三角形框架各边所受的安培力。030AFBC=0FAC=FAB=0.4√3N三角形框架所受的安培力？4、如图所示，在磁感应强度为1T的匀强磁场中，有两根相同的弹簧，下面挂一条长为0.5m，质量为0.1kg的金属棒MN，此时弹簧伸长10cm，欲使弹簧不伸长则棒上应通过的电流的大小和方向如何？MNIB2A，方向从M到N
