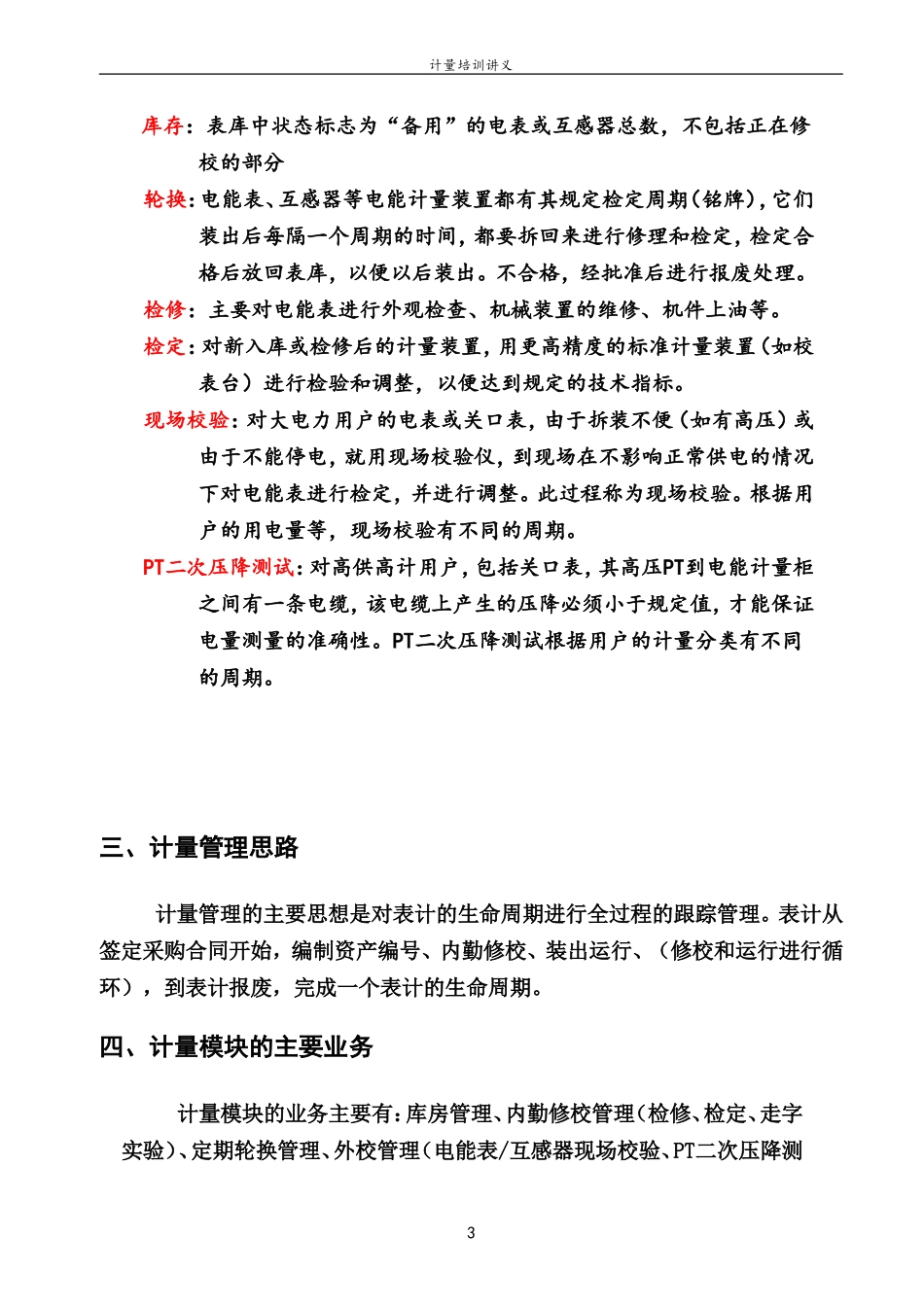

计量培训讲义计量模块业务培训讲义一、计量的基本原理计量就是用电能计量装置测量一定时期内用户用电量的大小。也就是说，电能计量装置测出的是用户用电设备消耗的能量。这个能量常称为电度，单位为KWH（千瓦小时）。由于电力企业和用户之间买卖的是电量，电能计量装置实际上就是电力企业的一把“秤”。为了准确测量用户消耗的电量，电能计量装置必须准确，因此，对电能计量装置就有了一系列的管理：修校、定期轮换、现场校验、标准装置管理等。1、计量装置用电设备的用电量可由其用电功率对时间的积分得到，假设该设备功率恒定，则有功电量P=UIcosφt,无功电量Q=UIsinφt,其中U、I、φ、t分别代表设备上的电压、电流，电压与电流的相差和用电时间。要测出P和Q，用到的装置有电能表和互感器，互感器又分为电压互感器（PT）和电流互感器（CT）。其中，电能表可以测出在特定外加电压和电流的作用下，一段时间内通过电表供给用电设备的能量；电压互感器可把加到设备上的电压降低后加到电表上，以便于测量（降低了对电表绝缘强度等的要求）；电流互感器把加到设备上的电压降低（也可能是提高）后加到电表上，以便测量。下图是电表和互感器的典型安装方法：与电表关联的电压互感器和电流互感器变比的乘积，就构成了这套计量装置的综合倍率。如果设备上的电压、电流适于电表直接测量，则不使用互感器，此时综合倍率为1。1变压器用电设备电能表PTCT计量培训讲义电表和互感器根据其安装点的电压高低，又分为高压表和低压表、高压互感器和低压互感器。不存在低压电压互感器。2、计量方式计量方式分为高供高计、高供低计和低供低计，描述的是电能计量装置安装的位置或方式。根据用户用电的具体情况不同，特别是容量不同，用户可采用高压供电和低压供电。而大多数用电设备都需要低的工作电压，因此高压用户一般都配备变压器，这时，可在变压器高压侧计量用户的用电量，也可在低压侧进行计量，两者的区别在于低压计量时变压器的损耗没有包括到电表测出的电量中，在计算电费时必须另外考虑。因此，高压供电的用户，其计量方式分为高供高计和高供低计。低压用户的计量方式只能是低供低计。另外，由于必须考虑用电性质的差别，低供低计的用户常分为低压动力和低压照明两种计量方式。二、术语解释PT：电压互感器，将高电压变换到低电压，以便测量电量的装置CT：电流互感器，将大电流变换成小电流，以便测量电量的装置分时表：能够统计各个设定的时间段内用电量大小的电表高压表：电表的高、低压是指其测量点线路供电电压的高低，而不是表头上的电压大小。线路电压大于、等于500V的电表为高压表，高压互感器与低压互感器的划分与此标准相同。关口表：变电站中用于度量供、售电量的电表干线表：用于度量某条干线总售电量的电表站用表：用于度量变电站本身用电量大小的电表套表：一个电表（如动力表）后边又接另一电表以度量某种性质电量（如照明）的情况旁路表：测量两个变电站之间或两条干线之间旁路电量的电表断相计时器:三相电能表由于发生故障，其中一相或多相断路时，断相计时器记录电能表断路的时间2计量培训讲义库存：表库中状态标志为“备用”的电表或互感器总数，不包括正在修校的部分轮换：电能表、互感器等电能计量装置都有其规定检定周期（铭牌），它们装出后每隔一个周期的时间，都要拆回来进行修理和检定，检定合格后放回表库，以便以后装出。不合格，经批准后进行报废处理。检修：主要对电能表进行外观检查、机械装置的维修、机件上油等。检定：对新入库或检修后的计量装置，用更高精度的标准计量装置（如校表台）进行检验和调整，以便达到规定的技术指标。现场校验：对大电力用户的电表或关口表，由于拆装不便（如有高压）或由于不能停电，就用现场校验仪，到现场在不影响正常供电的情况下对电能表进行检定，并进行调整。此过程称为现场校验。根据用户的用电量等，现场校验有不同的周期。PT二次压降测试：对高供高计用户，包括关口表，其高压PT到电能计量柜之间有一条电缆，该电缆上产生的压降必须小于规定值，才能保证电量测量的准确性。PT二次压降测试根据用户的计量分类有不同...
