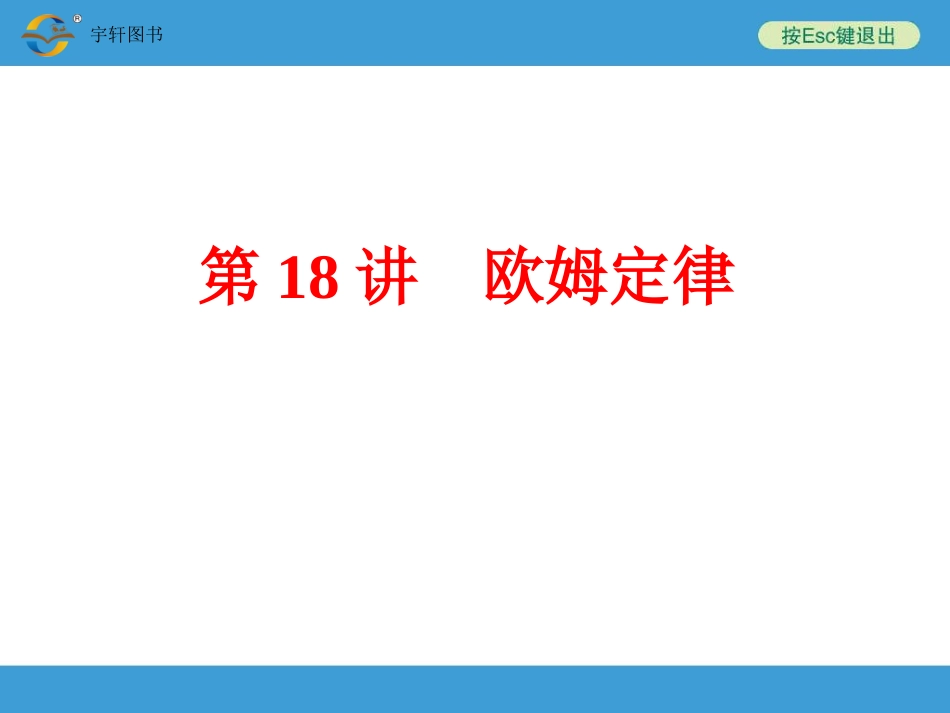

第18讲　欧姆定律VIP免费

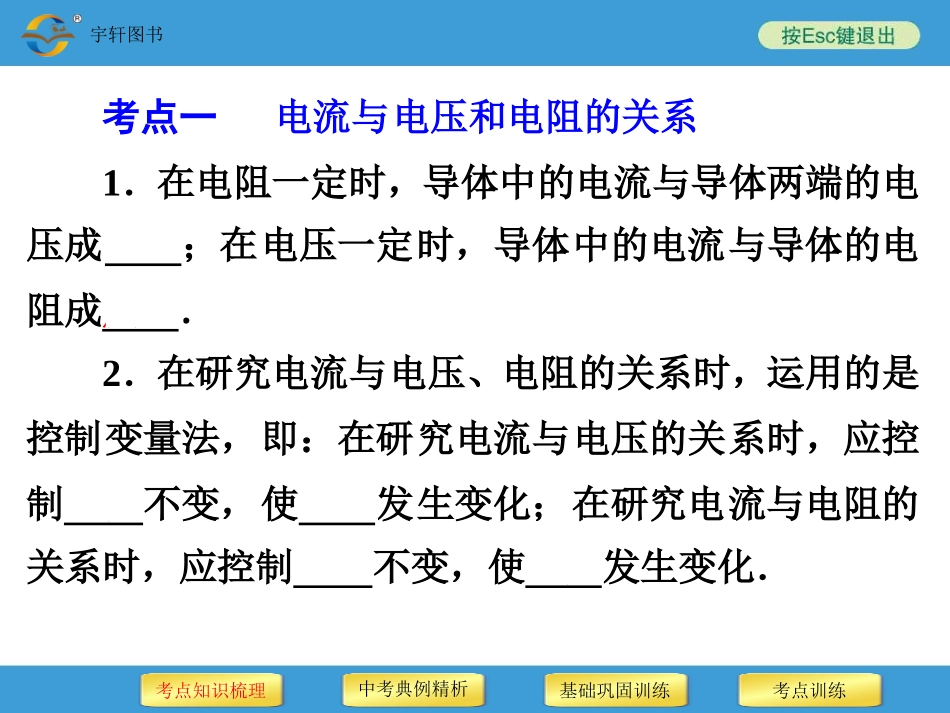

宇轩图书第18讲欧姆定律宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练考点一电流与电压和电阻的关系1．在电阻一定时，导体中的电流与导体两端的电压成正比；在电压一定时，导体中的电流与导体的电阻成反比．2．在研究电流与电压、电阻的关系时，运用的是控制变量法，即：在研究电流与电压的关系时，应控制电阻不变，使电压发生变化；在研究电流与电阻的关系时，应控制电压不变，使电阻发生变化．宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练考点二欧姆定律及其应用1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．公式：I＝UR.由欧姆定律公式变形可以得到两个导出公式R＝UI、U＝IR.2．电阻串联时相当于增加了导体的长度，因此总电阻比任何一个串联电阻都大．串联电路的总电阻等于各串联电阻之和．宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练电阻并联时相当于增大了导体的横截面积，因此总电阻比任何一个并联电阻都小．并联电路总电阻的倒数等于各并联电阻的倒数之和．3．串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成正比，表达式：U1U2＝R1R2；并联电路分流：在并联电路中各支路分得的电流与它们的电阻成反比，表达式：I1I2＝R2R1.宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练4．串、并联电路中电流、电压、电阻的特点：电流电压电阻分配规律串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2分压：U1U2＝R1R2并联电路I＝I1＋I2U＝U1＝U21R＝1R1＋1R2分流：I1I2＝R2R1宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练考点三电阻的测量1．原理：R＝UI.2．实验器材：电源、开关、电流表、电压表、滑动变阻器、待测电阻(小灯泡)和导线若干．3．电路图(如图所示)宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练4．实验注意事项：(1)连接电路时开关一定要断开；(2)闭合开关前，滑动变阻器的滑片一定要置于阻值最大处．5．滑动变阻器的作用：(1)改变电路中的电流；(2)保护电路．6．数据分析：对于测出的三组电压、电流值，计算出相应电阻，会发现灯泡变暗时，电阻变小，这是由于温度的影响，导致电阻的变化．宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练考点一电流与电压和电阻的关系命题点：(1)探究电流与电压的关系；(2)探究电流与电阻的关系．宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练例1(2015·岳阳)用如图甲所示的实验电路探究“电流与电阻的关系”．宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练(1)连接电路时，图甲中导线E端应与滑动变阻器的__________(填“A”“B”“C”或“D”)接线柱相连，使闭合开关前滑动变阻器的滑片P应置于A端．(2)闭合开关，移动滑动变阻器的滑片P发现，电压表始终无示数，电流表有示数，其原因可能是__________(只填序号)A．滑动变阻器断路B．R短路C．R断路宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练(3)排除故障后，将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表指针位置如图乙所示，则电流表读数为__________A.(4)将5Ω的电阻换成10Ω的电阻后，闭合开关，调节滑动变阻器的滑片P到合适位置，记录试验数据，此操作中调节滑动变阻器的目的是_________．(5)再将电阻换成15Ω重复操作．宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练(6)分析数据可得出结论：____________________.电阻R/Ω51015电流I/A0.150.1解析：本题考查探究“电流与电阻的关系”的实验．(1)由闭合开关前滑动变阻器的滑片P应置于A端，且使滑动变阻器的阻值最大可知，图甲中导线E端应与滑动变阻器的B接线柱相连；(2)电流表有示数，说明电路为通路，而电压表的示数始终为零，说明电压表测量导线两端电压，即定值电阻R短路．宇轩图书考点知识梳理中考典例精析基础巩固训练考点训练(3)由图可知，电流表所选量程为0～0.6A，分度值为0.02A，则由电流表指针位置可知，电流表读数为0.3A；(4)在研究电流与电阻关系时，把定值...
