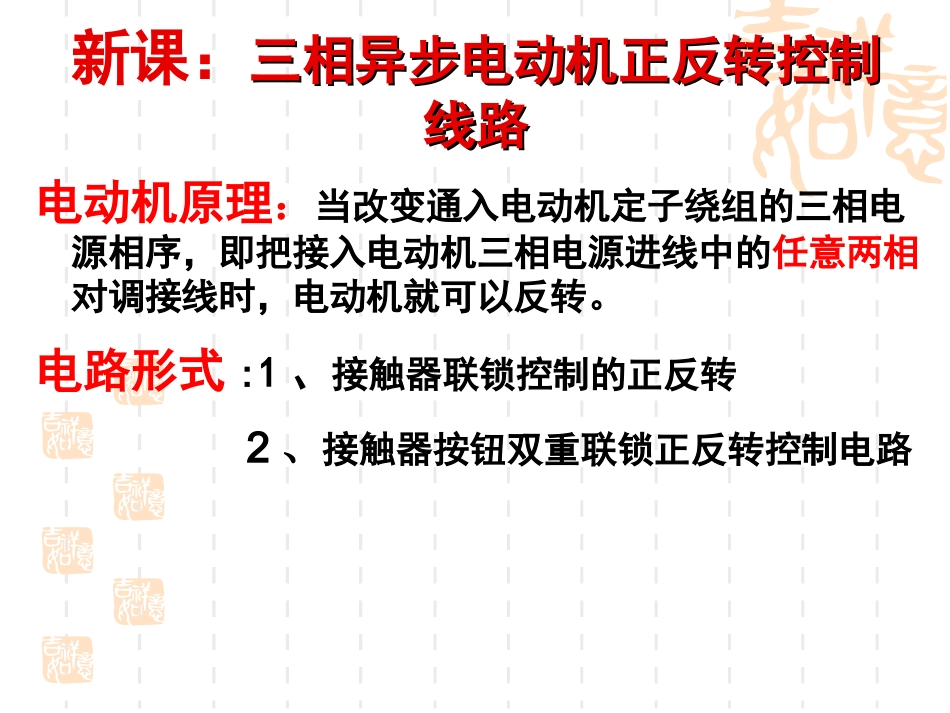

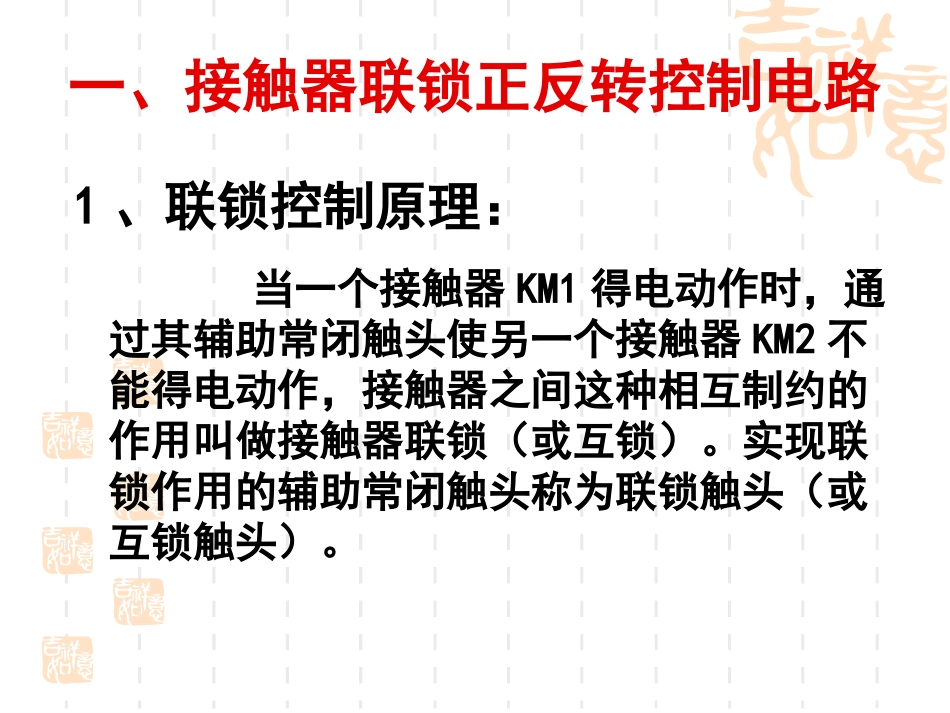

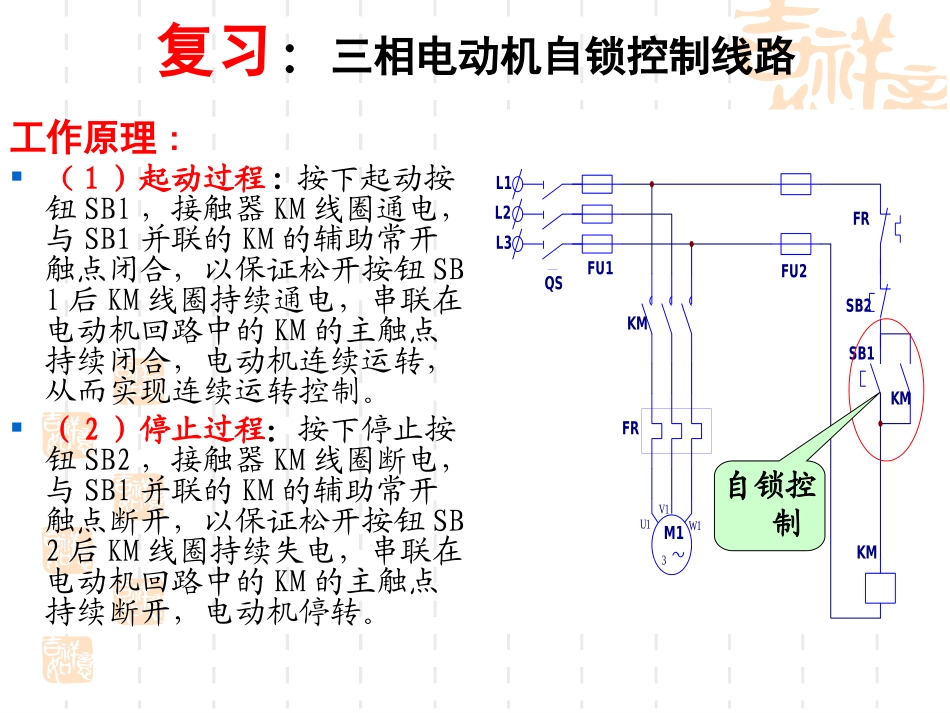

QSKMFU1FU2KMSB2SB1FRL1L2L33W1V1U1M1KMFR复习：三相电动机自锁控制线路工作原理:（1）起动过程:按下起动按钮SBl，接触器KM线圈通电，与SB1并联的KM的辅助常开触点闭合，以保证松开按钮SBl后KM线圈持续通电，串联在电动机回路中的KM的主触点持续闭合，电动机连续运转，从而实现连续运转控制。（2）停止过程：按下停止按钮SB2，接触器KM线圈断电，与SBl并联的KM的辅助常开触点断开，以保证松开按钮SB2后KM线圈持续失电，串联在电动机回路中的KM的主触点持续断开，电动机停转。自锁控制新课：三相异步电动机正反转控制三相异步电动机正反转控制线路线路电动机原理：当改变通入电动机定子绕组的三相电源相序，即把接入电动机三相电源进线中的任意两相对调接线时，电动机就可以反转。电路形式:1、接触器联锁控制的正反转2、接触器按钮双重联锁正反转控制电路一、接触器联锁正反转控制电路1、联锁控制原理：当一个接触器KM1得电动作时，通过其辅助常闭触头使另一个接触器KM2不能得电动作，接触器之间这种相互制约的作用叫做接触器联锁（或互锁）。实现联锁作用的辅助常闭触头称为联锁触头（或互锁触头）。FRKM2KM1FU1QSL1L2L3FRSB3SB1KM2KM1KM2KM1KM1KM2SB2FU23W1V1U1MU11V11W11U12V12W12U13V13W1312345678902、、电路如图：接触器联锁主电路控制电路3、元件作用功能：SB1：正转起动按钮SB2：反转起动按钮SB3：停止按钮FU1、FU2：熔断器（短路保护）KM1、KM2：交流接触器（正反转控制）FR：热继电器（电动机过载保护）4、工作原理按钮SB1和接触器KM1线圈等组成的正转控制电路，另一条是由按钮SB2和接触器KM2线圈等组成的反转控制电路。工作过程：接通电源,合上开关QS正转：KM1自锁触头闭合自锁按下SB1KM1线圈得电KM1主触头闭合KM1联锁触头分断对KM2联锁电动机M起动连续正转反转：先按下停止按钮SB3KM1线圈失电KM1自锁触头分断解除自锁KM1主触头分断电动机失电停转KM1联锁触头恢复闭合解除联锁KM2自锁触头闭合自锁再按下SB2KM2线圈得电KM2主触头闭合KM2联锁触头分断对KM1联锁电动机M起动连续反转电动机从正转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁作用，不能实现反转。因此线路工作安全可靠，但操作不便。5、电路优缺点：FRKM2KM1FU1QSL1L2L3FRSB3SB1KM2KM1KM2KM1KM1KM2SB2FU23W1V1U1MU11V11W11U12V12W12U13V13W131234567890二、接触器、按钮双重联锁正反转控制电路1、电路如图：接触器、按钮双重联锁FRSB3SB1KM2KM1KM2KM1KM1KM2SB22345678902、工作原理：1）正转控制按下SB1SB1常闭触头先分断对KM2联锁（切断反转控制电路）SB1常开触头后闭合KM1线圈得电KM1自锁触头闭合自锁KM1主触头闭合KM1联锁触头分断以KM2联锁接触器、按钮双重联锁电动机M启动连续正转反转控制按下SB2SB2常闭触头先分断KM1线圈失电KM1自锁触头分断电动机M失电KM1主触头分断KM1联锁触头恢复闭合SB2常开触头后闭合KM2线圈得电KM2自锁触头闭合自锁KM2主触头闭合KM2联锁触头分断对KM1联锁（切断正转控制电路）电动机M启动连续反转4、电路优缺点（1）、优点：按钮、接触器双重联锁正反转控制线路是按钮联锁正反转控制线路和接触器联锁正反转控制线路组合在一起而形成的一个新电路，所以它兼有以上两种电路的优点，既操作方便，又安全可靠，不会造成电源两相短路的故障。（2）、缺点：电路比较复杂，连接电路比较困难，容易出现连接错误，而造成电路发生故障。3、停止按下SB3控制电路失电接触器线圈失电接触器主触点断开电动机M停转课堂练习及讲评图一所示电路不能正常工作。其原因是联锁触头不能用自身接触器的常闭辅助触头。不但起不到联锁作用，当按下启动按钮后，还会出现控制电路时通时断的现象。应把图中两对联锁触头换接。判断下面三个图的电路能否正常工作，请说明原因图二所示电路不能正常工作。其原因是联锁触头不能用常开辅助触头。即使按下启动按钮，接触器也不能得电动作。应把联锁触头换成常闭辅助触头。图三所示电路只能实现点动正反转控制，不能连续工作。其原因是自锁触头所用对方接触器的常开辅助触头起不到自锁作用。若要使线路能连续工作，应把图中两...
