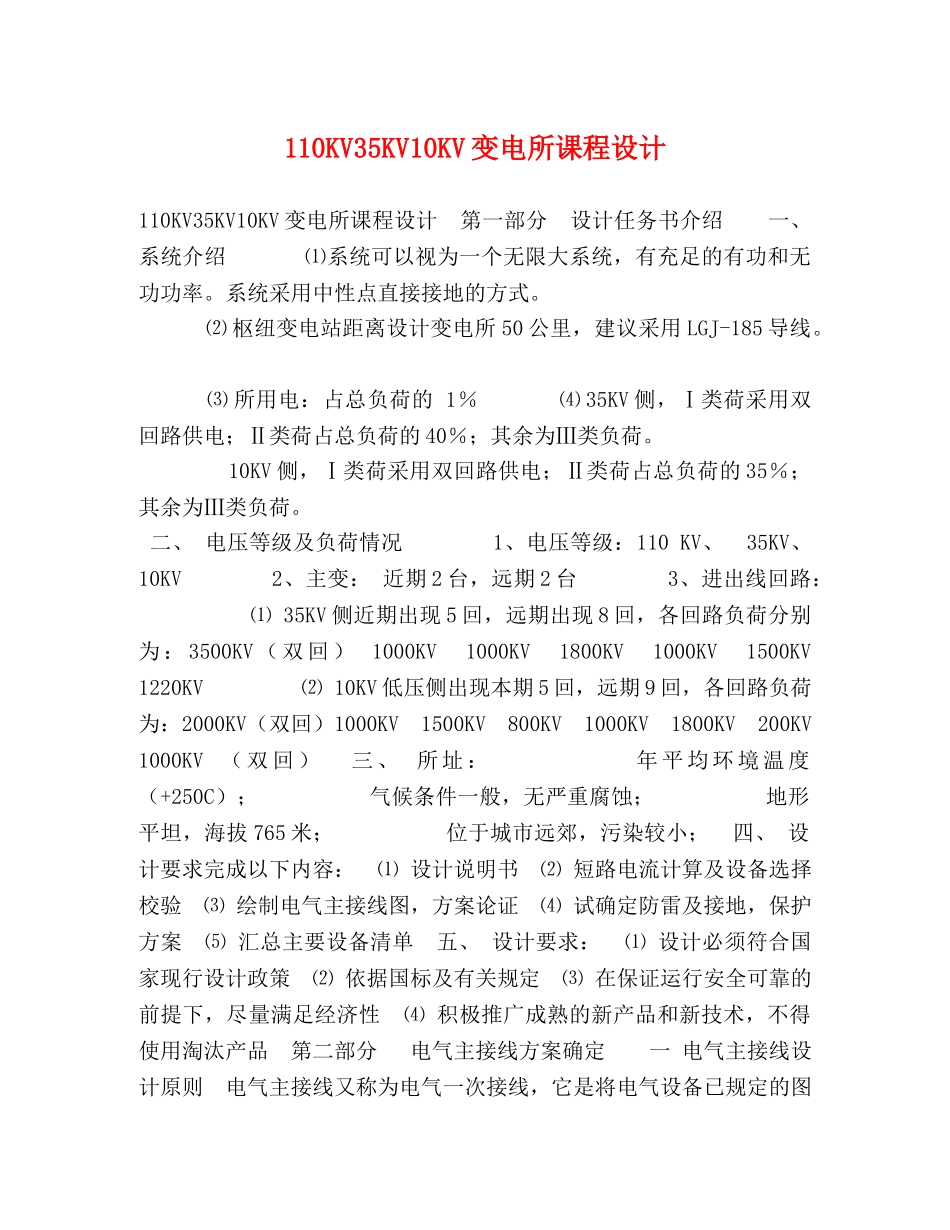

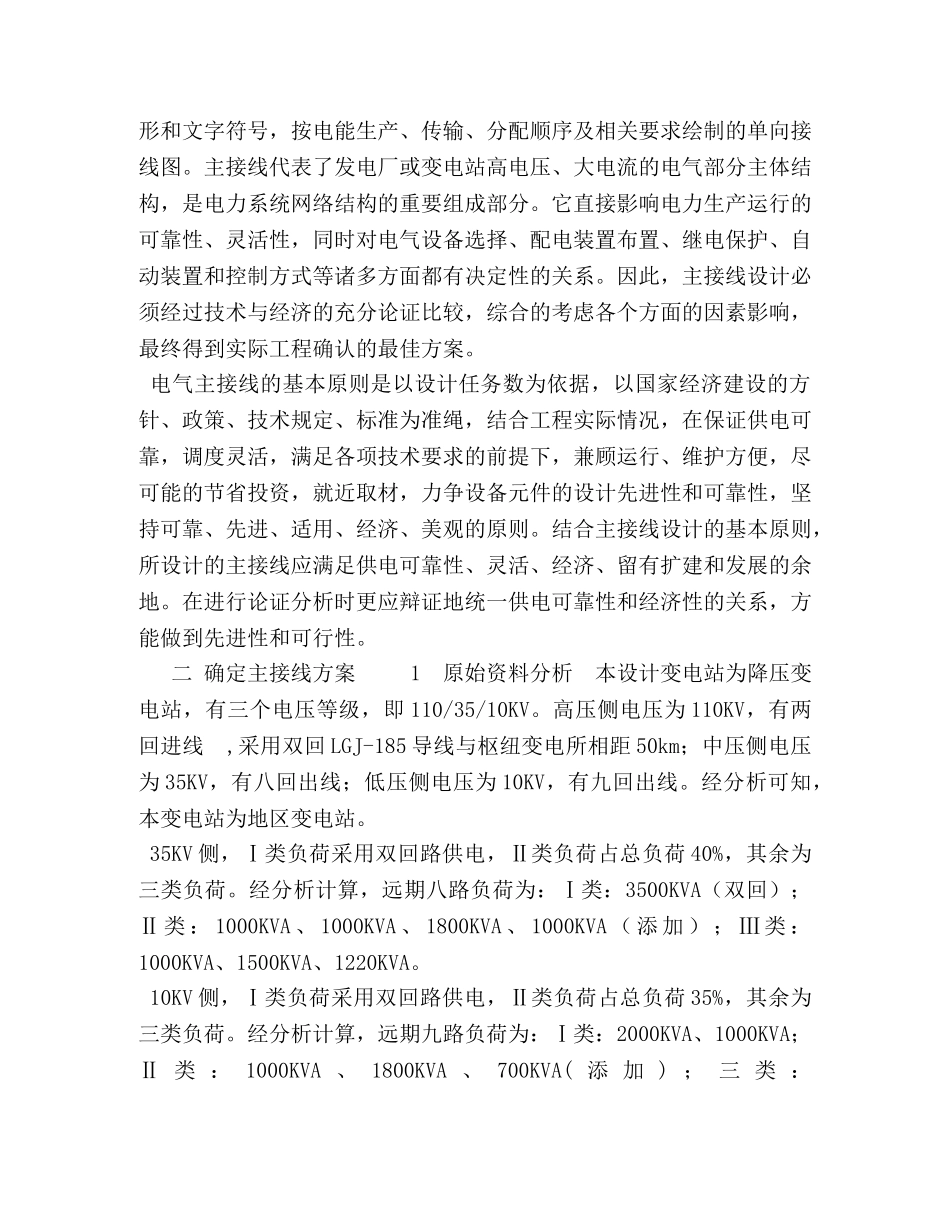

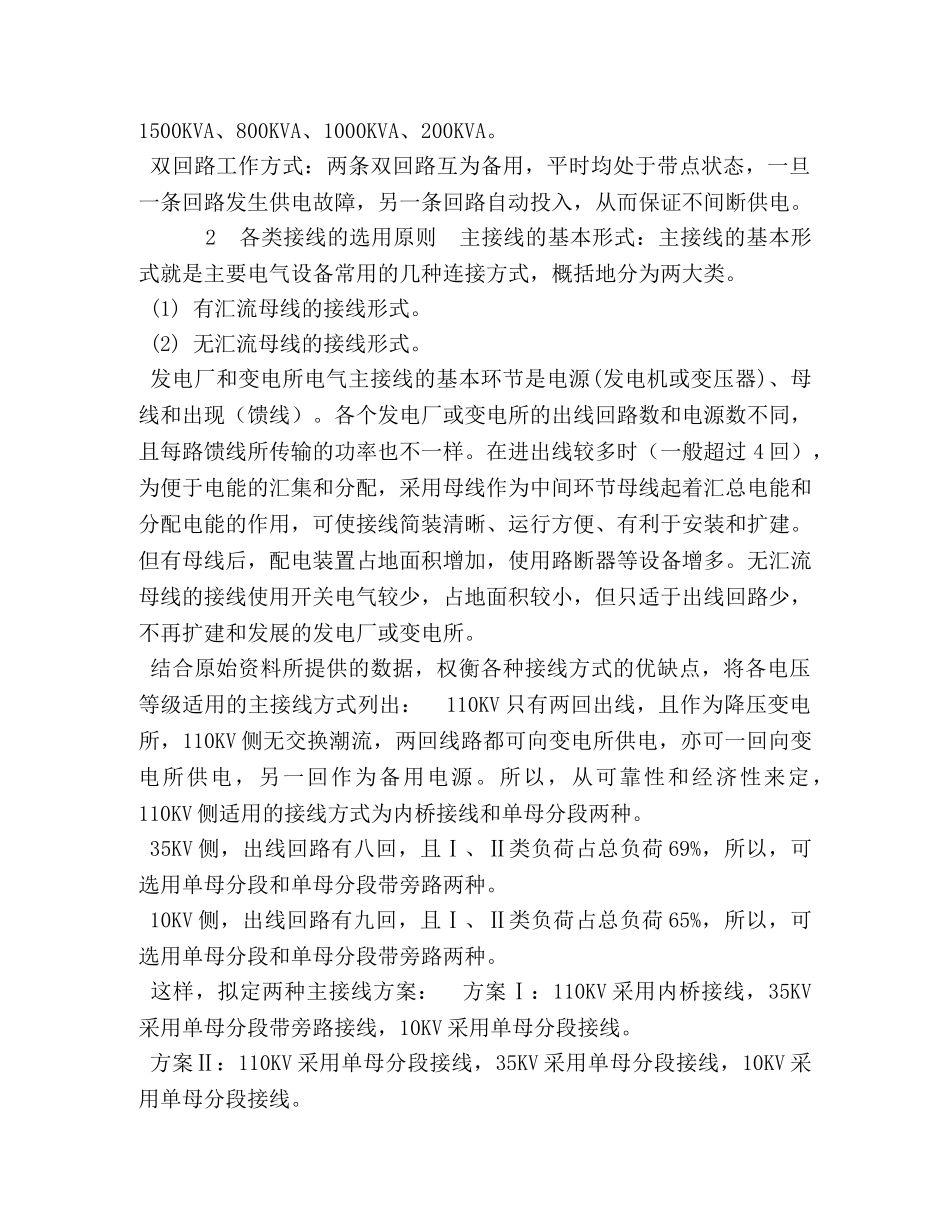

110KV35KV10KV变电所课程设计110KV35KV10KV变电所课程设计第一部分设计任务书介绍一、系统介绍⑴系统可以视为一个无限大系统，有充足的有功和无功功率。系统采用中性点直接接地的方式。⑵枢纽变电站距离设计变电所50公里，建议采用LGJ-185导线。⑶所用电：占总负荷的1％⑷35KV侧，Ⅰ类荷采用双回路供电；Ⅱ类荷占总负荷的40％；其余为Ⅲ类负荷。10KV侧，Ⅰ类荷采用双回路供电；Ⅱ类荷占总负荷的35％；其余为Ⅲ类负荷。二、电压等级及负荷情况1、电压等级：110KV、35KV、10KV2、主变：近期2台，远期2台3、进出线回路：⑴35KV侧近期出现5回，远期出现8回，各回路负荷分别为：3500KV（双回）1000KV1000KV1800KV1000KV1500KV1220KV⑵10KV低压侧出现本期5回，远期9回，各回路负荷为：2000KV（双回）1000KV1500KV800KV1000KV1800KV200KV1000KV（双回）三、所址：年平均环境温度（+250C）；气候条件一般，无严重腐蚀；地形平坦，海拔765米；位于城市远郊，污染较小；四、设计要求完成以下内容：⑴设计说明书⑵短路电流计算及设备选择校验⑶绘制电气主接线图，方案论证⑷试确定防雷及接地，保护方案⑸汇总主要设备清单五、设计要求：⑴设计必须符合国家现行设计政策⑵依据国标及有关规定⑶在保证运行安全可靠的前提下，尽量满足经济性⑷积极推广成熟的新产品和新技术，不得使用淘汰产品第二部分电气主接线方案确定一电气主接线设计原则电气主接线又称为电气一次接线，它是将电气设备已规定的图此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单向接线图。主接线代表了发电厂或变电站高电压、大电流的电气部分主体结构，是电力系统网络结构的重要组成部分。它直接影响电力生产运行的可靠性、灵活性，同时对电气设备选择、配电装置布置、继电保护、自动装置和控制方式等诸多方面都有决定性的关系。因此，主接线设计必须经过技术与经济的充分论证比较，综合的考虑各个方面的因素影响，最终得到实际工程确认的最佳方案。电气主接线的基本原则是以设计任务数为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠，调度灵活，满足各项技术要求的前提下，兼顾运行、维护方便，尽可能的节省投资，就近取材，力争设备元件的设计先进性和可靠性，坚持可靠、先进、适用、经济、美观的原则。结合主接线设计的基本原则，所设计的主接线应满足供电可靠性、灵活、经济、留有扩建和发展的余地。在进行论证分析时更应辩证地统一供电可靠性和经济性的关系，方能做到先进性和可行性。二确定主接线方案1原始资料分析本设计变电站为降压变电站，有三个电压等级，即110/35/10KV。高压侧电压为110KV，有两回进线,采用双回LGJ-185导线与枢纽变电所相距50km；中压侧电压为35KV，有八回出线；低压侧电压为10KV，有九回出线。经分析可知，本变电站为地区变电站。35KV侧，Ⅰ类负荷采用双回路供电，Ⅱ类负荷占总负荷40%，其余为三类负荷。经分析计算，远期八路负荷为：Ⅰ类：3500KVA（双回）；Ⅱ类：1000KVA、1000KVA、1800KVA、1000KVA（添加）；Ⅲ类：1000KVA、1500KVA、1220KVA。10KV侧，Ⅰ类负荷采用双回路供电，Ⅱ类负荷占总负荷35%，其余为三类负荷。经分析计算，远期九路负荷为：Ⅰ类：2000KVA、1000KVA；Ⅱ类：1000KVA、1800KVA、700KVA(添加)；三类：此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。1500KVA、800KVA、1000KVA、200KVA。双回路工作方式：两条双回路互为备用，平时均处于带点状态，一旦一条回路发生供电故障，另一条回路自动投入，从而保证不间断供电。2各类接线的选用原则主接线的基本形式：主接线的基本形式就是主要电气设备常用的几种连接方式，概括地分为两大类。(1)有汇流母线的接线形式。(2)无汇流母线的接线形式。发电厂和变电所电气主接线的基本环节是电源(发电机或变压器)、母线和出现（馈线）。各个发电厂或变电所的出线回路数和电源数不同，且每路馈线所传输的功率也不一样。在进出线较多时（一般超过4...
