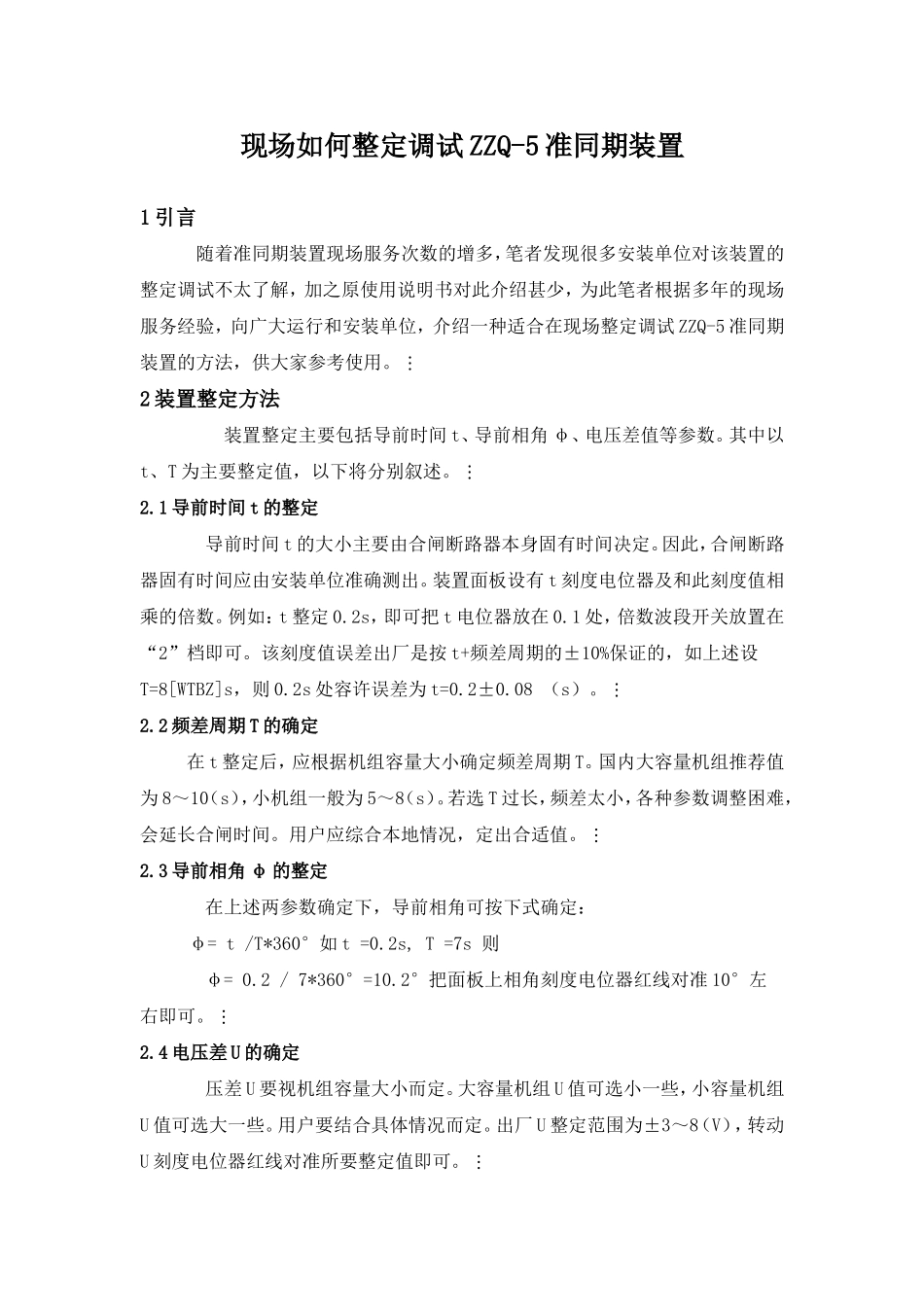

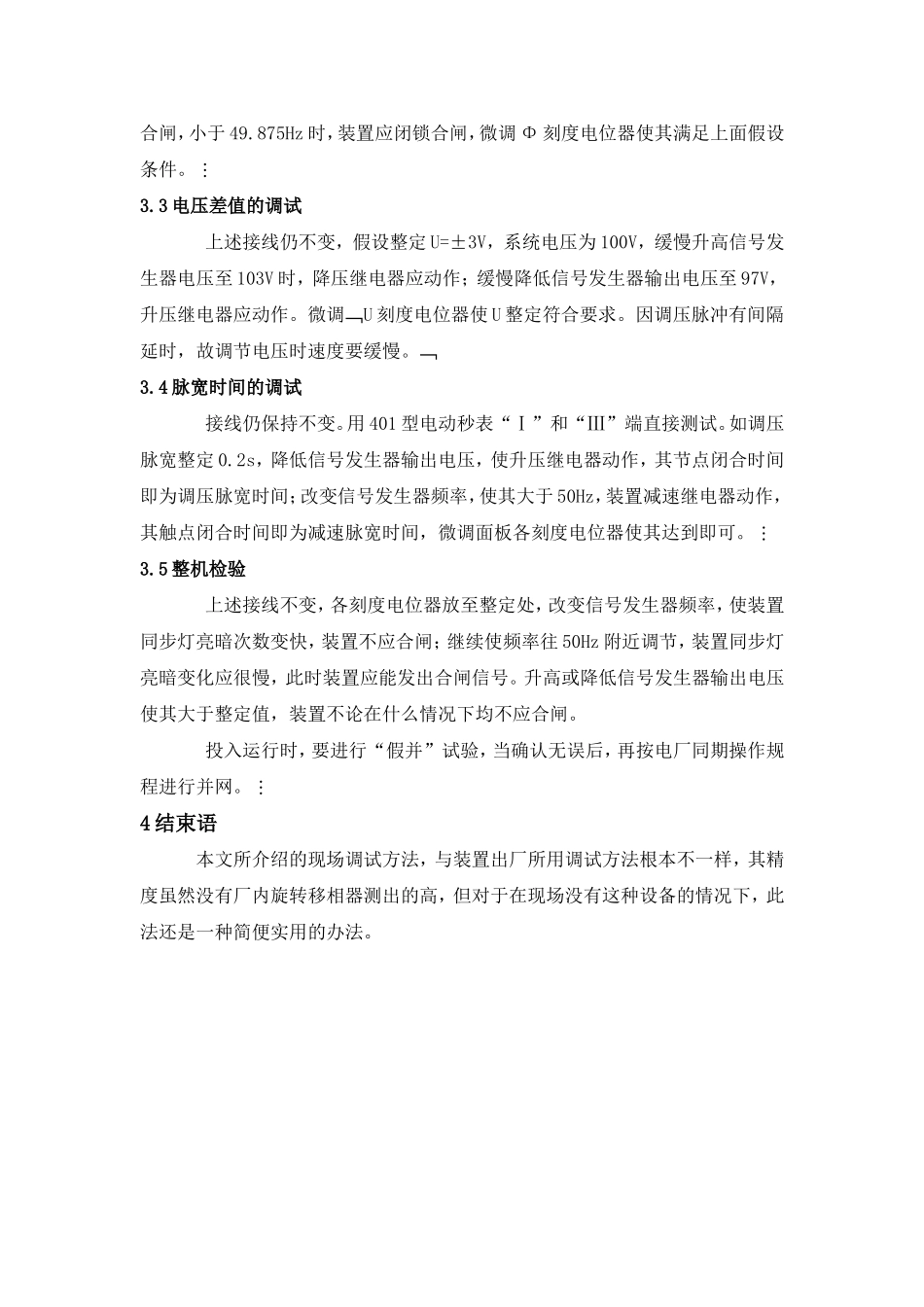

现场如何整定调试ZZQ-5准同期装置1引言随着准同期装置现场服务次数的增多，笔者发现很多安装单位对该装置的整定调试不太了解，加之原使用说明书对此介绍甚少，为此笔者根据多年的现场服务经验，向广大运行和安装单位，介绍一种适合在现场整定调试ZZQ-5准同期装置的方法，供大家参考使用。2装置整定方法装置整定主要包括导前时间t、导前相角φ、电压差值等参数。其中以t、T为主要整定值，以下将分别叙述。2.1导前时间t的整定导前时间t的大小主要由合闸断路器本身固有时间决定。因此，合闸断路器固有时间应由安装单位准确测出。装置面板设有t刻度电位器及和此刻度值相乘的倍数。例如：t整定0.2s，即可把t电位器放在0.1处，倍数波段开关放置在“2”档即可。该刻度值误差出厂是按t+频差周期的±10%保证的，如上述设T=8[WTBZ]s，则0.2s处容许误差为t=0.2±0.08（s）。2.2频差周期T的确定在t整定后，应根据机组容量大小确定频差周期T。国内大容量机组推荐值为8～10（s），小机组一般为5～8（s）。若选T过长，频差太小，各种参数调整困难，会延长合闸时间。用户应综合本地情况，定出合适值。2.3导前相角φ的整定在上述两参数确定下，导前相角可按下式确定：φ=t/T*360°如t=0.2s,T=7s则φ=0.2/7*360°=10.2°把面板上相角刻度电位器红线对准10°左右即可。2.4电压差U的确定压差U要视机组容量大小而定。大容量机组U值可选小一些，小容量机组U值可选大一些。用户要结合具体情况而定。出厂U整定范围为±3～8（V），转动U刻度电位器红线对准所要整定值即可。2.5调压脉宽的确定调压脉冲时间的长短应视励磁机调节特性而定。如果励磁机调节系统反应灵敏，脉宽可选短一些，如取0.2～0.3（s）;若反应迟钝，可选长一点时间，如取1～1.5（s）。和它配合调整的还有一个调压脉冲间隔电位器R333，在装置底板内，调整它可得到3～6（s）的调压脉冲间隔。2.6增、减速脉宽的确定增、减速脉宽长短要视发电机调速系统情况而定。若电调系统调节灵敏，惯性大，脉宽可取短一些，如0.1～0.2（s）；若调速系统反应迟钝，脉宽可选长一些，如0.2～0.4（s）。整定时把面板上各脉宽时间刻度电位器放到所需要处即可。3现场调试方法该机调试主要有合闸回路的导前时间、导前相角及调压回路的电压差值等参数，以下将分别加以叙述。3.1导前时间的调试调试时先把压差刻度电位器放至中间处，导前相角电位器放至40°处，以解除它们对合闸的闭锁。具体方法如下：⑴变频信号发生器输出接装置发电机端，调节电压输出为100V；⑵辅助电源与系统电压输入端并连在一起，接入100V交流电压；⑶用装置合闸继电器触点①、②作为秒表启动触点，装置零点继电器触点⑨、⑩作为停表触点。缓慢调节信号源频率，使装置同步灯亮暗变化减慢，至合闸继电器动作启动秒表，当发电机端电压与系统电压同相时，装置零点继电器动作，停止秒表计时。此时间即为导前时间。微调t刻度电位器使其符合所测之值。用此法测试时不要选8s以下的频差周期，否则因零点继电器在过大频差周期下的不稳定，造成误差增大。3.2导前相角的调试保持上接线不变，如果整定t=0.2s，T=8s，则对应频差Δf=1/T=1/8=0.125Hz。若用频率计测出的系统频率为50Hz，则导前相角频差闭锁范围为50±0.125（Hz）。改变信号源频率，使其大于49.875Hz时，装置应能合闸，小于49.875Hz时，装置应闭锁合闸，微调Φ刻度电位器使其满足上面假设条件。3.3电压差值的调试上述接线仍不变，假设整定U=±3V，系统电压为100V，缓慢升高信号发生器电压至103V时，降压继电器应动作；缓慢降低信号发生器输出电压至97V，升压继电器应动作。微调U刻度电位器使U整定符合要求。因调压脉冲有间隔延时，故调节电压时速度要缓慢。3.4脉宽时间的调试接线仍保持不变。用401型电动秒表“Ⅰ”和“Ⅲ”端直接测试。如调压脉宽整定0.2s，降低信号发生器输出电压，使升压继电器动作，其节点闭合时间即为调压脉宽时间；改变信号发生器频率，使其大于50Hz，装置减速继电器动作，其触点闭合时间即为减速脉宽时间，微调面板各刻度电位器使其达到即可。3.5整机检验上述接线不变，各刻度电位器放至整定处，改...
