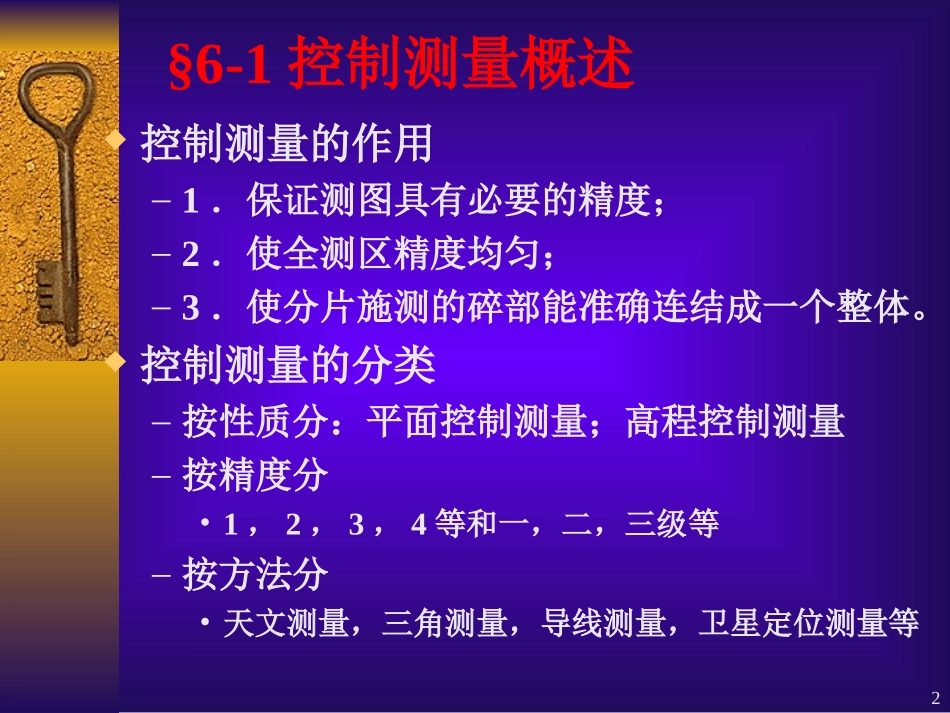

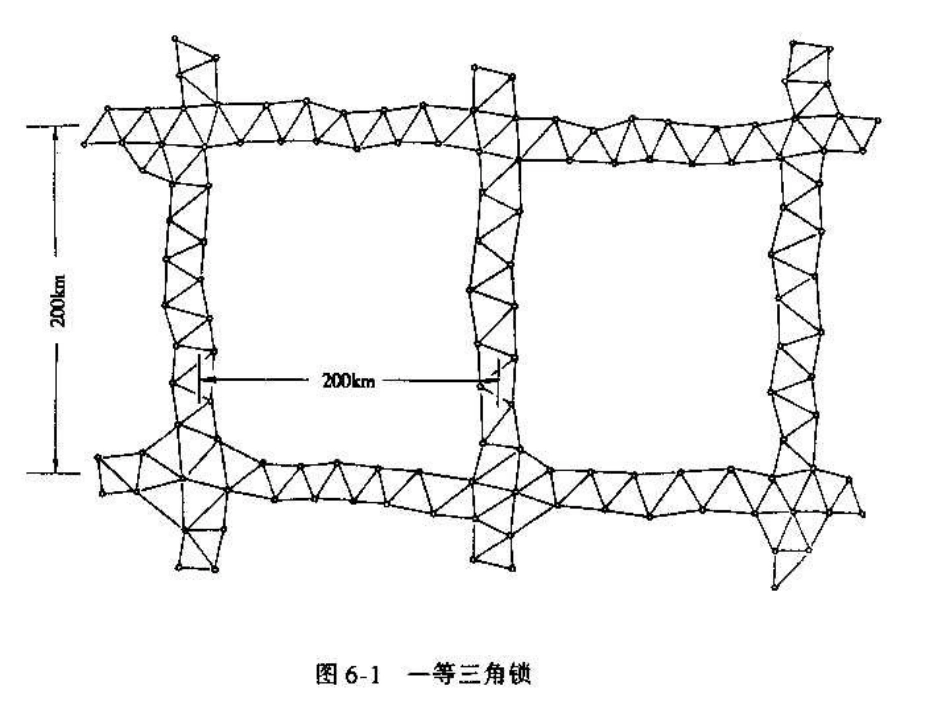

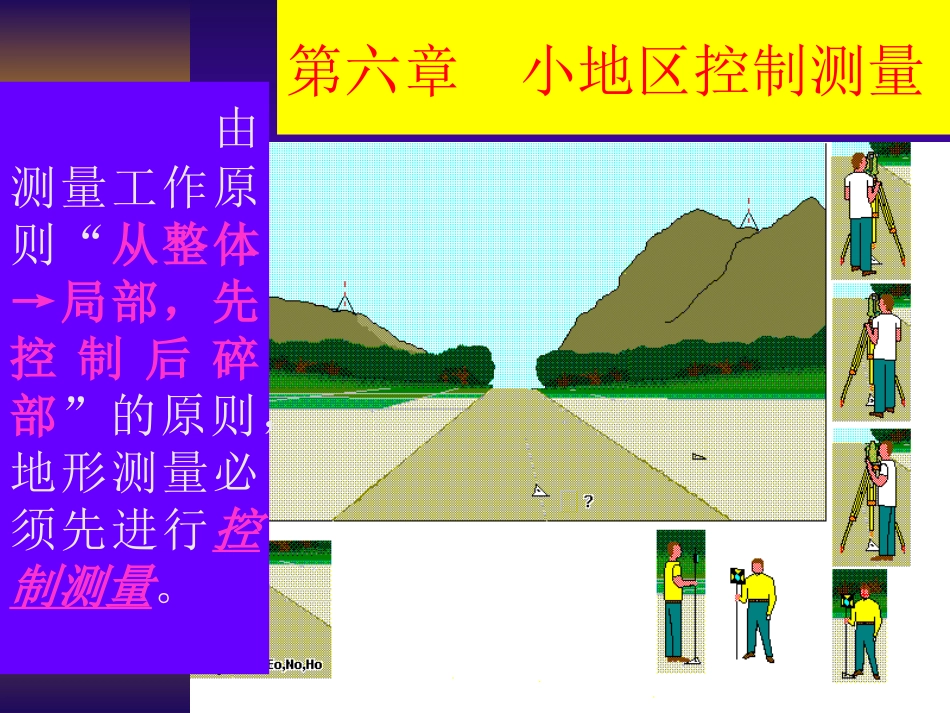

1第六章小地区控制测量由测量工作原则“从整体→局部，先控制后碎部”的原则，地形测量必须先进行控制测量。2§6-1控制测量概述控制测量的作用–1．保证测图具有必要的精度；–2．使全测区精度均匀；–3．使分片施测的碎部能准确连结成一个整体。控制测量的分类–按性质分：平面控制测量；高程控制测量–按精度分•1，2，3，4等和一，二，三级等–按方法分•天文测量，三角测量，导线测量，卫星定位测量等345678表7.3GPS相对定位的精度指标测量分级常量误差a0/mm比例误差系数b0/mm/km相邻点距离/kmABCDE≤5≤8≤10≤10≤10≤0.1≤1≤5≤10≤20100～200015～2505～402～151～109§6-2平面控制网的定位和定向yx21x1y1y2x1,2x1,2y1,2y1,2210坐标方位角坐标方位角又称方向角。在平面直角坐标系统内，以平行于X轴的方向为基准方向，顺时针转至该边的水平角（0o～360o）称为坐标方位角（也可简称为方位角）。111213坐标的递推公式(一）坐标增量（二）、边长（三）方位角12121212yyyxxx2122122,1)()(yyxxD2,12,12,12,12,12,12,1arccosarcsinDxDyxyarctg14测量坐标的正反算正算：根据两个点连线的方位角和长度计算这两点间的坐标差sinsincoscos012012012012DyyDyyyDxxDxxxyx和15测量坐标的正反算反算：根据两个已知点的坐标计算它们连线的方位角和长度已知：A(xA,yA)，B(xB,yB)待求：AB的方位角，间距DAB22)()(ABABAByyxxD)()(tan1ABABABxxyyAB16坐标的递推公式累加后可得)sin()cos(1111iiiiiiiiiiiisyyyysxxxxikkkAiikkkAisYysXx11)sin()cos(17§6-3导线测量和计算一、导线的布设1、支导线2、闭合导线3、符合导线18二、导线测量的外业包括踏勘、选点、埋石、造标、测角、测边、测定方向1．踏勘、选点及埋设标志a.踏勘了解测区范围,地形及控制点情况,以便确定导线的形式和布置方案b.选点i.原则：①便于导线本身测量；②便于地形测量ii.注意事项①为便于测角、相邻导线点间必须通视良好；②为便于测距，应考虑各种测距方法；③为便于测地形，导线点应选在地势高、视野开阔的地方；④导线边大致相同，50m
