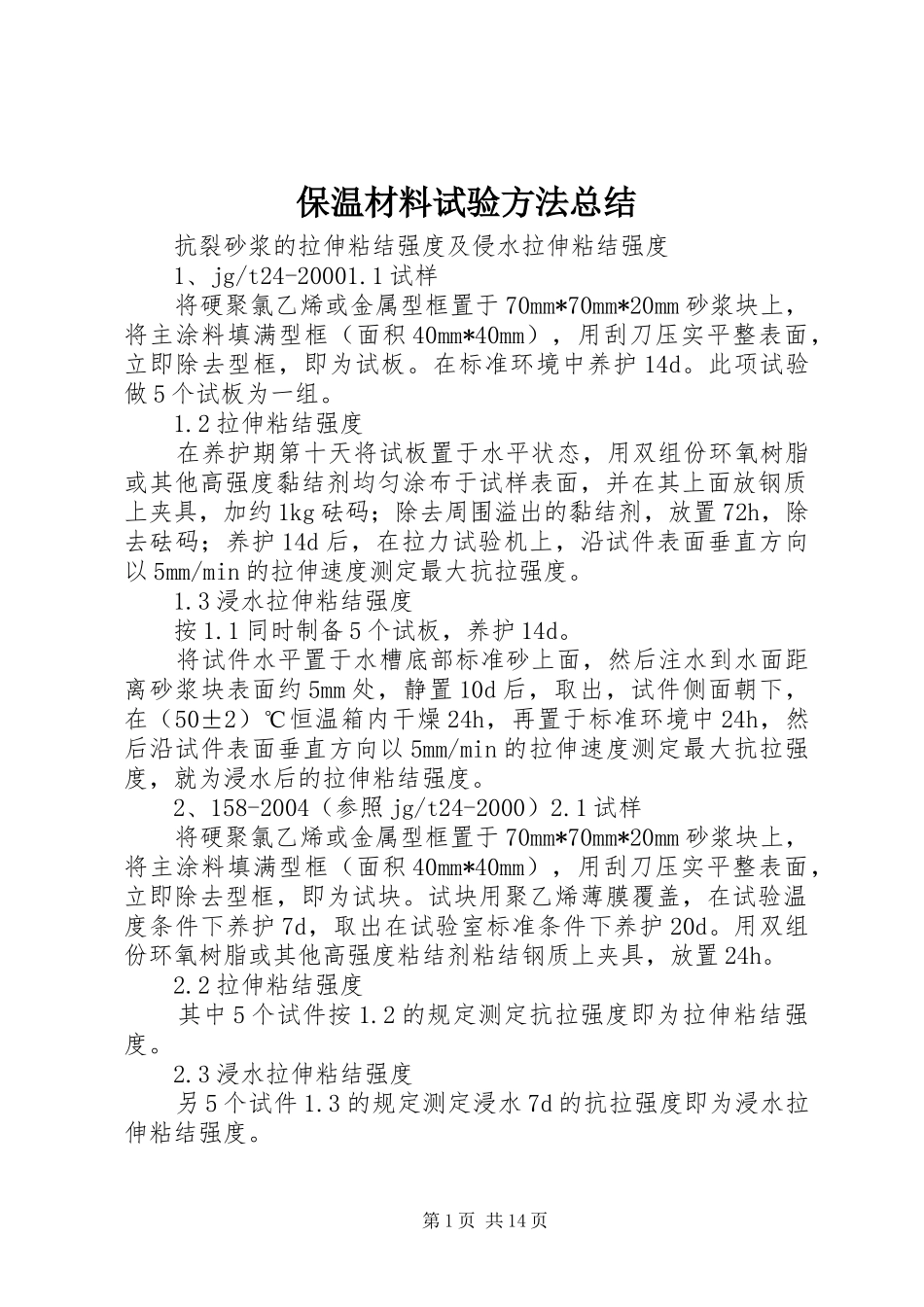

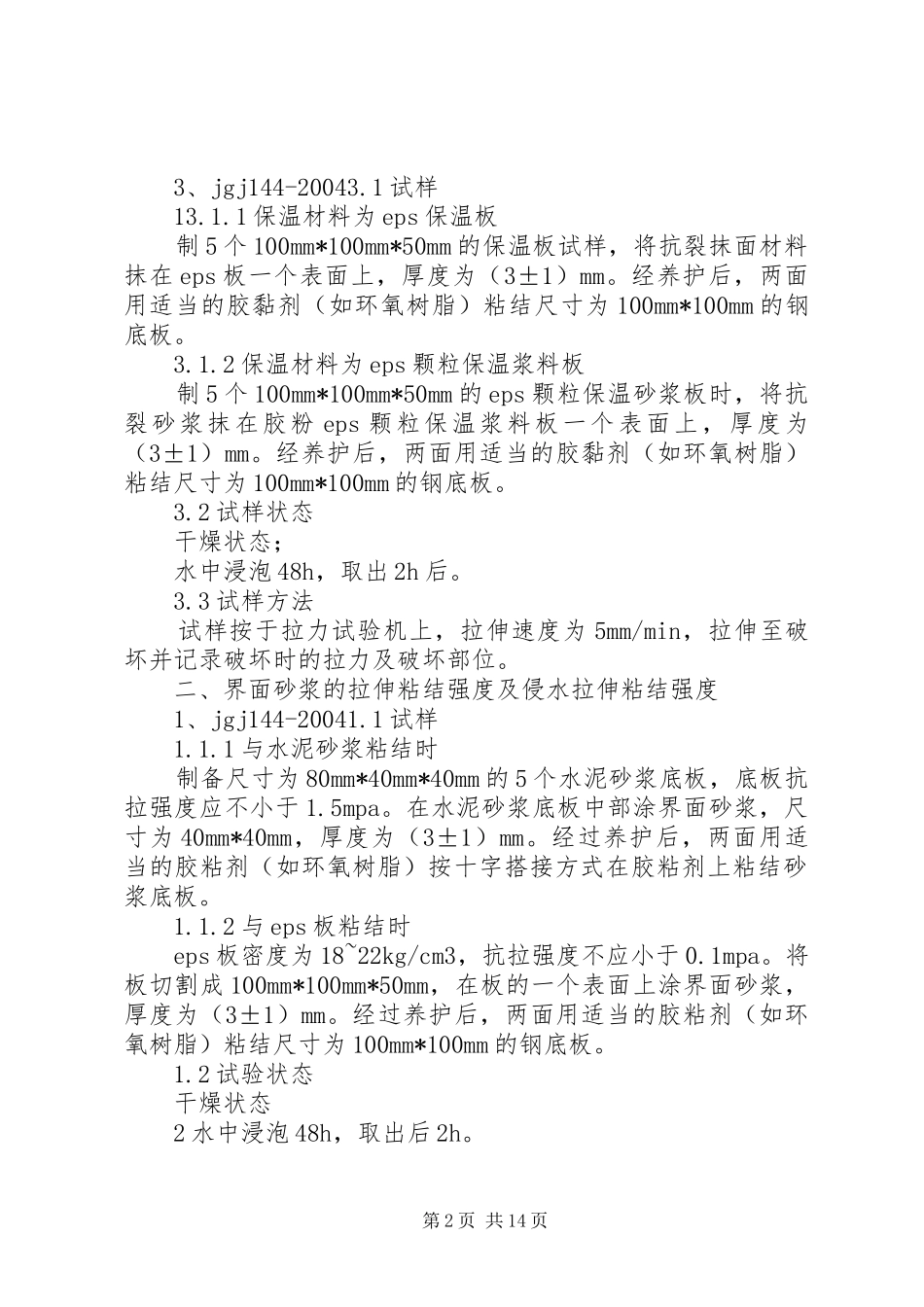

保温材料试验方法总结抗裂砂浆的拉伸粘结强度及侵水拉伸粘结强度1、jg/t24-20001.1试样将硬聚氯乙烯或金属型框置于70mm*70mm*20mm砂浆块上，将主涂料填满型框（面积40mm*40mm），用刮刀压实平整表面，立即除去型框，即为试板。在标准环境中养护14d。此项试验做5个试板为一组。1.2拉伸粘结强度在养护期第十天将试板置于水平状态，用双组份环氧树脂或其他高强度黏结剂均匀涂布于试样表面，并在其上面放钢质上夹具，加约1kg砝码；除去周围溢出的黏结剂，放置72h，除去砝码；养护14d后，在拉力试验机上，沿试件表面垂直方向以5mm/min的拉伸速度测定最大抗拉强度。1.3浸水拉伸粘结强度按1.1同时制备5个试板，养护14d。将试件水平置于水槽底部标准砂上面，然后注水到水面距离砂浆块表面约5mm处，静置10d后，取出，试件侧面朝下，在（50±2）℃恒温箱内干燥24h，再置于标准环境中24h，然后沿试件表面垂直方向以5mm/min的拉伸速度测定最大抗拉强度，就为浸水后的拉伸粘结强度。2、158-2004（参照jg/t24-2000）2.1试样将硬聚氯乙烯或金属型框置于70mm*70mm*20mm砂浆块上，将主涂料填满型框（面积40mm*40mm），用刮刀压实平整表面，立即除去型框，即为试块。试块用聚乙烯薄膜覆盖，在试验温度条件下养护7d，取出在试验室标准条件下养护20d。用双组份环氧树脂或其他高强度粘结剂粘结钢质上夹具，放置24h。2.2拉伸粘结强度其中5个试件按1.2的规定测定抗拉强度即为拉伸粘结强度。2.3浸水拉伸粘结强度另5个试件1.3的规定测定浸水7d的抗拉强度即为浸水拉伸粘结强度。第1页共14页3、jgj144-20043.1试样13.1.1保温材料为eps保温板制5个100mm*100mm*50mm的保温板试样，将抗裂抹面材料抹在eps板一个表面上，厚度为（3±1）mm。经养护后，两面用适当的胶黏剂（如环氧树脂）粘结尺寸为100mm*100mm的钢底板。3.1.2保温材料为eps颗粒保温浆料板制5个100mm*100mm*50mm的eps颗粒保温砂浆板时，将抗裂砂浆抹在胶粉eps颗粒保温浆料板一个表面上，厚度为（3±1）mm。经养护后，两面用适当的胶黏剂（如环氧树脂）粘结尺寸为100mm*100mm的钢底板。3.2试样状态干燥状态；水中浸泡48h，取出2h后。3.3试样方法试样按于拉力试验机上，拉伸速度为5mm/min，拉伸至破坏并记录破坏时的拉力及破坏部位。二、界面砂浆的拉伸粘结强度及侵水拉伸粘结强度1、jgj144-20041.1试样1.1.1与水泥砂浆粘结时制备尺寸为80mm*40mm*40mm的5个水泥砂浆底板，底板抗拉强度应不小于1.5mpa。在水泥砂浆底板中部涂界面砂浆，尺寸为40mm*40mm，厚度为（3±1）mm。经过养护后，两面用适当的胶粘剂（如环氧树脂）按十字搭接方式在胶粘剂上粘结砂浆底板。1.1.2与eps板粘结时eps板密度为18~22kg/cm3，抗拉强度不应小于0.1mpa。将板切割成100mm*100mm*50mm，在板的一个表面上涂界面砂浆，厚度为（3±1）mm。经过养护后，两面用适当的胶粘剂（如环氧树脂）粘结尺寸为100mm*100mm的钢底板。1.2试验状态干燥状态2水中浸泡48h，取出后2h。第2页共14页1.3试样方法试样按于拉力试验机上，拉伸速度为5mm/min，拉伸至破坏并记录破坏时的拉力及破坏部位。计算拉伸粘结强度，试验结果以5个试验数据的算术平均值表示。三、胶黏剂的拉伸粘结强度及侵水拉伸粘结强度1、jgj144-20041.1.1与水泥砂浆粘结时制备尺寸为80mm*40mm*40mm的5个水泥砂浆底板，底板抗拉强度应不小于1.5mpa。在水泥砂浆底板中部涂胶黏剂，尺寸为40mm*40mm，厚度为（3±1）mm。经过养护后，两面用适当的胶粘剂（如环氧树脂）按十字搭接方式在胶粘剂上粘结砂浆底板。1.1.2与eps板粘结时eps板密度为18~22kg/cm3，抗拉强度不应小于0.1mpa。将板切割成100mm*100mm*50mm，在板的一个表面上涂胶黏剂，厚度为（3±1）mm。经过养护后，两面用适当的胶粘剂（如环氧树脂）粘结尺寸为100mm*100mm的钢底板。1.2试验状态干燥状态水中浸泡48h，取出后2h。1.3试样方法试样按于拉力试验机上，拉伸速度为5mm/min，拉伸至破坏并记录破坏时的拉力及破坏部位。计算拉伸粘结强度，试验结果以5个试验数据的算术平均值表示。2、jg149-20032.1试样a.尺寸如图1所示，胶粘剂厚度为3.0mm，膨胀聚苯板厚度为20mm；b.每组试件...
