工厂车间变配电所设计和实现 电气工程专业VIP免费

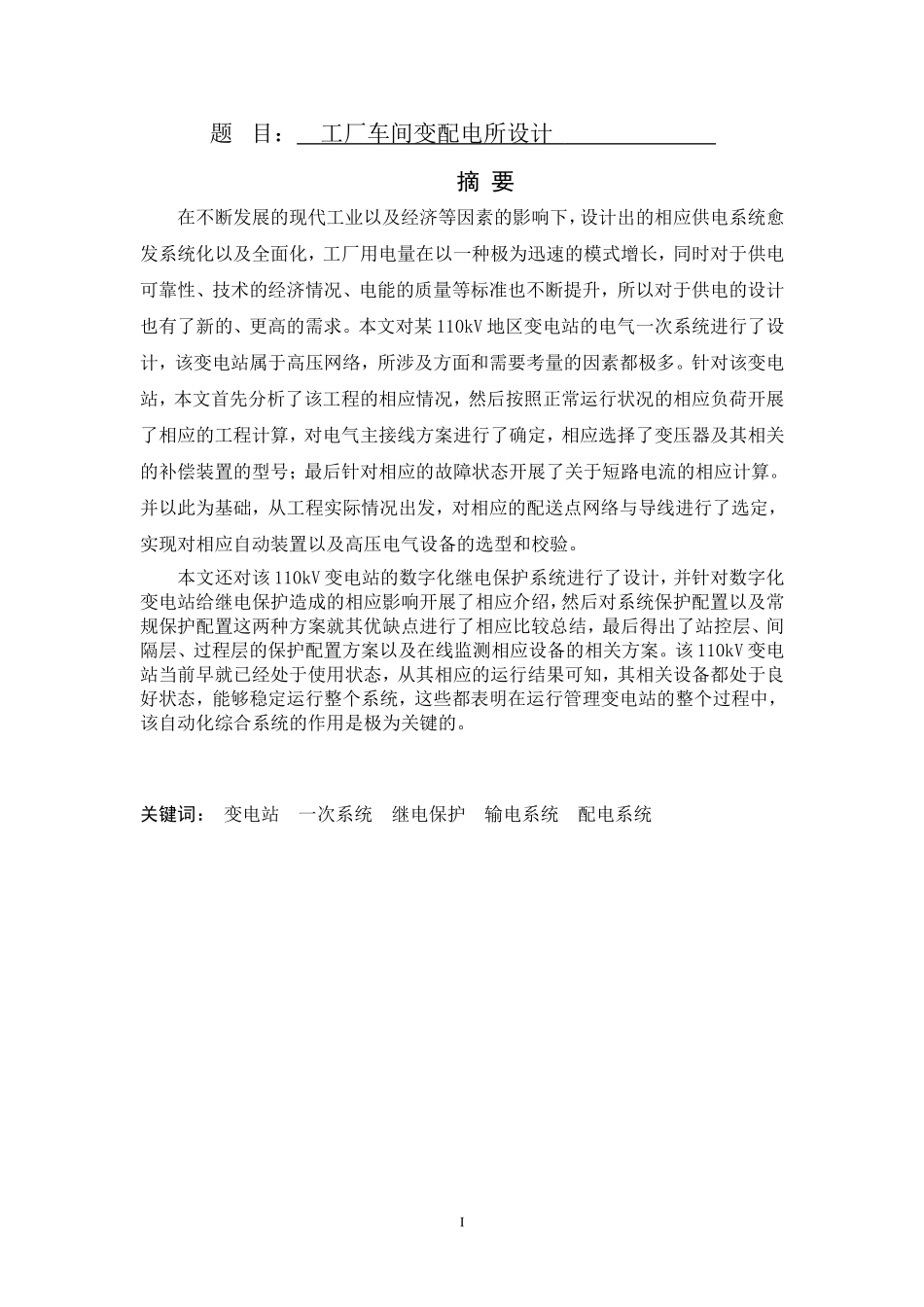

I题目：工厂车间变配电所设计摘要在不断发展的现代工业以及经济等因素的影响下，设计出的相应供电系统愈发系统化以及全面化，工厂用电量在以一种极为迅速的模式增长，同时对于供电可靠性、技术的经济情况、电能的质量等标准也不断提升，所以对于供电的设计也有了新的、更高的需求。本文对某110kV地区变电站的电气一次系统进行了设计，该变电站属于高压网络，所涉及方面和需要考量的因素都极多。针对该变电站，本文首先分析了该工程的相应情况，然后按照正常运行状况的相应负荷开展了相应的工程计算，对电气主接线方案进行了确定，相应选择了变压器及其相关的补偿装置的型号；最后针对相应的故障状态开展了关于短路电流的相应计算。并以此为基础，从工程实际情况出发，对相应的配送点网络与导线进行了选定，实现对相应自动装置以及高压电气设备的选型和校验。本文还对该110kV变电站的数字化继电保护系统进行了设计，并针对数字化变电站给继电保护造成的相应影响开展了相应介绍，然后对系统保护配置以及常规保护配置这两种方案就其优缺点进行了相应比较总结，最后得出了站控层、间隔层、过程层的保护配置方案以及在线监测相应设备的相关方案。该110kV变电站当前早就已经处于使用状态，从其相应的运行结果可知，其相关设备都处于良好状态，能够稳定运行整个系统，这些都表明在运行管理变电站的整个过程中，该自动化综合系统的作用是极为关键的。关键词：变电站一次系统继电保护输电系统配电系统II目录1引言..............................................................12变电方案设计......................................................22.1设计范围........................................................22.2设计分界点......................................................22.3系统接入方式....................................................23短路电流的计算....................................................43.1短路的基本知识..................................................43.2计算短路电流的目的..............................................43.3短路电流实用计算的基本假设......................................43.4短路电流的计算步骤..............................................54.1变电所设计......................................................94.1电气主接线的设计................................................94.2短路电流及主要设备选择.........................................154.3电气一次设计...................................................164.4交流所用电及直流系统...........................................16结论...............................................................17致谢...............................................................18参考文献...........................................................19III插图和附表清单图3.1短路电流计算图...............................................5图3.2等值电路图...................................................6图3.3等值电路图（K2处发生三相短路）...............................7表3.1短路电流计算结果表...........................................7图4.1110kV系统接线图............................................10图4.2110kV分列运行阻抗网络图....................................11图4.36kV并列运行阻抗网络图......................................12图4.46kV分列运行阻抗网络图......................................12表4-1短路电流计算结果.............................................13图4.5主控室平面布置图............................................1511引言在配电网中，变电所与配电所的地位是尤为关键的。它不但是要承担着变压器的相应负荷，也能为下级电网提供相应电源。它的自动化水平能够对自动化配电的相应程度进行直接反映。一九九五年，国家调度中心提出要所有十千瓦到一...
