远程分布式环境监测及喷灌控制系统通信模块设计——wifi数据传输 计算机专业VIP免费

远程分布式环境监测及喷灌控制系统通信模块设计——wifi数据传输  计算机专业_第1页
1/11
远程分布式环境监测及喷灌控制系统通信模块设计——wifi数据传输  计算机专业_第2页
2/11
远程分布式环境监测及喷灌控制系统通信模块设计——wifi数据传输  计算机专业_第3页
3/11

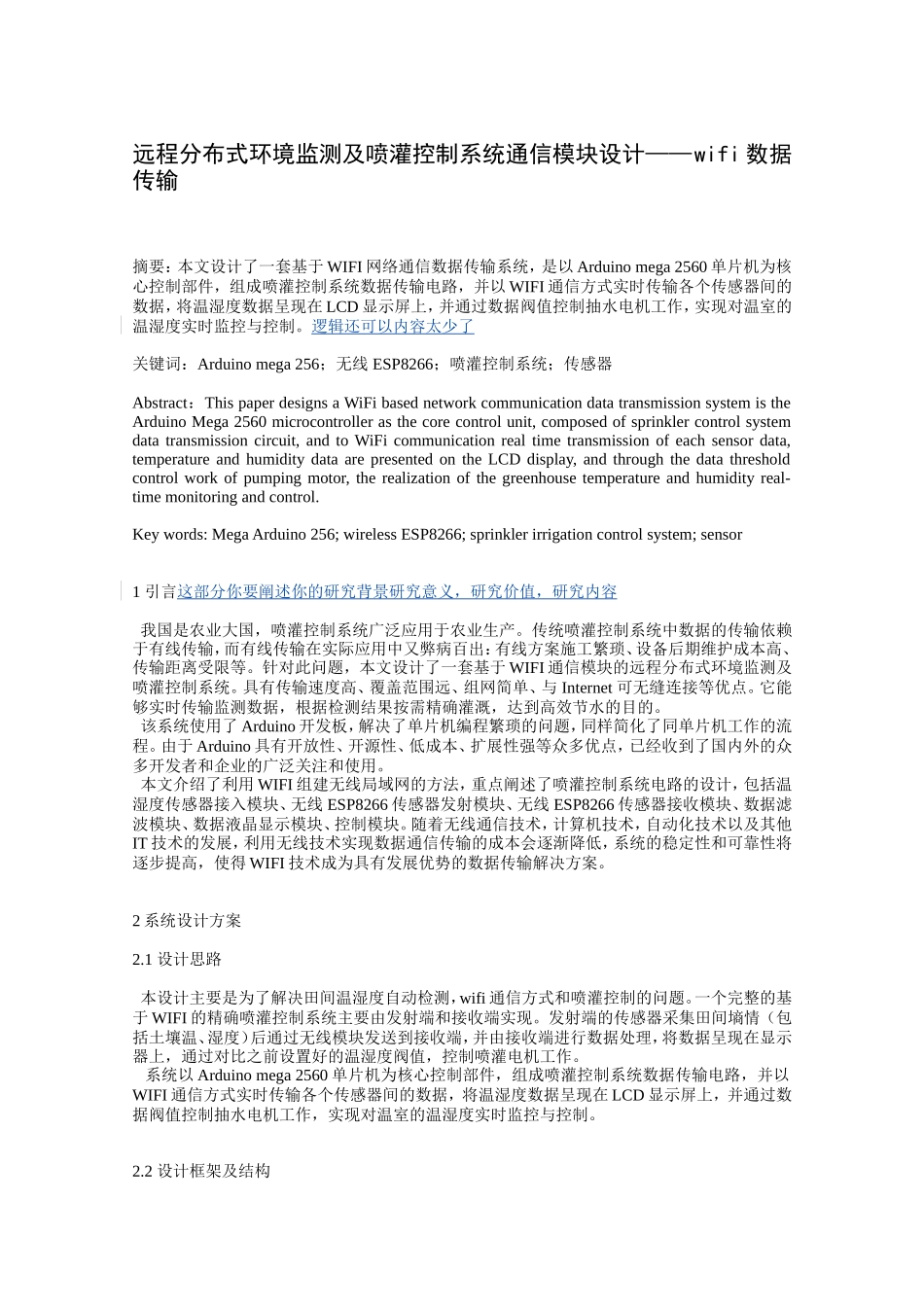

远程分布式环境监测及喷灌控制系统通信模块设计——wifi数据传输摘要:本文设计了一套基于WIFI网络通信数据传输系统,是以Arduinomega2560单片机为核心控制部件,组成喷灌控制系统数据传输电路,并以WIFI通信方式实时传输各个传感器间的数据,将温湿度数据呈现在LCD显示屏上,并通过数据阀值控制抽水电机工作,实现对温室的温湿度实时监控与控制。逻辑还可以内容太少了关键词:Arduinomega256;无线ESP8266;喷灌控制系统;传感器Abstract:ThispaperdesignsaWiFibasednetworkcommunicationdatatransmissionsystemistheArduinoMega2560microcontrollerasthecorecontrolunit,composedofsprinklercontrolsystemdatatransmissioncircuit,andtoWiFicommunicationrealtimetransmissionofeachsensordata,temperatureandhumiditydataarepresentedontheLCDdisplay,andthroughthedatathresholdcontrolworkofpumpingmotor,therealizationofthegreenhousetemperatureandhumidityreal-timemonitoringandcontrol.Keywords:MegaArduino256;wirelessESP8266;sprinklerirrigationcontrolsystem;sensor1引言这部分你要阐述你的研究背景研究意义,研究价值,研究内容我国是农业大国,喷灌控制系统广泛应用于农业生产。传统喷灌控制系统中数据的传输依赖于有线传输,而有线传输在实际应用中又弊病百出:有线方案施工繁琐、设备后期维护成本高、传输距离受限等。针对此问题,本文设计了一套基于WIFI通信模块的远程分布式环境监测及喷灌控制系统。具有传输速度高、覆盖范围远、组网简单、与Internet可无缝连接等优点。它能够实时传输监测数据,根据检测结果按需精确灌溉,达到高效节水的目的。该系统使用了Arduino开发板,解决了单片机编程繁琐的问题,同样简化了同单片机工作的流程。由于Arduino具有开放性、开源性、低成本、扩展性强等众多优点,已经收到了国内外的众多开发者和企业的广泛关注和使用。本文介绍了利用WIFI组建无线局域网的方法,重点阐述了喷灌控制系统电路的设计,包括温湿度传感器接入模块、无线ESP8266传感器发射模块、无线ESP8266传感器接收模块、数据滤波模块、数据液晶显示模块、控制模块。随着无线通信技术,计算机技术,自动化技术以及其他IT技术的发展,利用无线技术实现数据通信传输的成本会逐渐降低,系统的稳定性和可靠性将逐步提高,使得WIFI技术成为具有发展优势的数据传输解决方案。2系统设计方案2.1设计思路本设计主要是为了解决田间温湿度自动检测,wifi通信方式和喷灌控制的问题。一个完整的基于WIFI的精确喷灌控制系统主要由发射端和接收端实现。发射端的传感器采集田间墒情(包括土壤温、湿度)后通过无线模块发送到接收端,并由接收端进行数据处理,将数据呈现在显示器上,通过对比之前设置好的温湿度阀值,控制喷灌电机工作。系统以Arduinomega2560单片机为核心控制部件,组成喷灌控制系统数据传输电路,并以WIFI通信方式实时传输各个传感器间的数据,将温湿度数据呈现在LCD显示屏上,并通过数据阀值控制抽水电机工作,实现对温室的温湿度实时监控与控制。2.2设计框架及结构为了实现前述的功能及设计意图,本设计的框架为一下四个部分数据采集部分、显示部分、数据传输部分、系统控制部分。在实现过程中又把系统分为六个模块来实现,温湿度传感器接入模块、无线ESP8266传感器发射模块、无线ESP8266传感器接收模块、数据滤波模块、数据液晶显示模块、控制模块。发射端接收端不能只是单方的图,要加一定的文字阐述说明你在做什么事情,为什么要这样做?2.3系统硬件设计2.3.1数据采集模块AM2302考虑基于温室土壤的环境、传感器的响应时间、抗干扰能力、性价比等综合因素,本文选用AM2302数字温湿度传感器。DHT22数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专门的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电容式感湿元件和一个高精度测温元件,并与一个高性能8位单片机相连接。因此该传感器具有超快响应、抗干扰能力强、性价比极高等优点。该传感器超低能耗、传输距离远、全部自...
