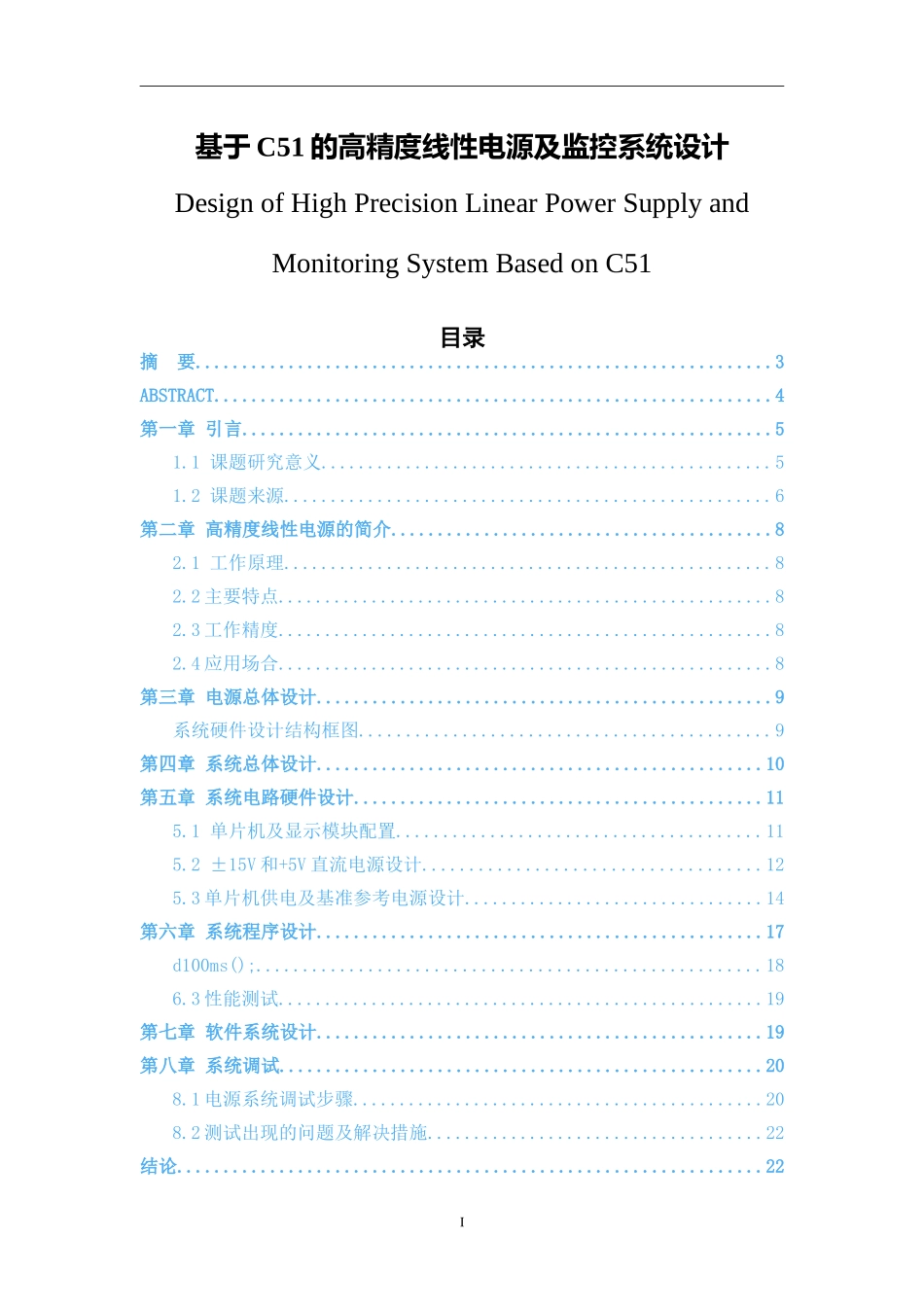

基于C51的高精度线性电源及监控系统设计DesignofHighPrecisionLinearPowerSupplyandMonitoringSystemBasedonC51目录摘要..............................................................3ABSTRACT............................................................4第一章引言.........................................................51.1课题研究意义................................................51.2课题来源....................................................6第二章高精度线性电源的简介.........................................82.1工作原理....................................................82.2主要特点.....................................................82.3工作精度.....................................................82.4应用场合.....................................................8第三章电源总体设计.................................................9系统硬件设计结构框图............................................9第四章系统总体设计................................................10第五章系统电路硬件设计............................................115.1单片机及显示模块配置.......................................115.2±15V和+5V直流电源设计....................................125.3单片机供电及基准参考电源设计................................14第六章系统程序设计................................................17d100ms();......................................................186.3性能测试....................................................19第七章软件系统设计................................................19第八章系统调试....................................................208.1电源系统调试步骤............................................208.2测试出现的问题及解决措施....................................22结论...............................................................22I江苏信息职业技术学院毕业设计论文参考文献：.........................................................23II摘要对于先进的实验设备和测控系统，需要高精度的线性电源输出。因此，以单片机为核心，以可调的三端电压调节器作为电压调节器。对电源电路的结构设计进行了优化，提高了元器件的性能。建立了一套多路输出、高精度线性电源及监测系统.通过空载到全负荷试验，电源稳定性很好，两种电源的输出均能满足测控系统的功率要求。为了满足航空控制模块包括摆动台、1200HZ双相陀螺仪驱动电源、1.5KVA400HZ中频功率箱等测控系统的要求，需要高精度、高电流输出的线性电源。同时，1200HZ和400hz中频交流电源的输出波形不应改变，因此有必要设计一种高精度的多路输出直流电源。电源系统优化了内部结构设计。增加反馈等环节，建立几条线路，并具有较高精度的直流电源，电源双输出电压±15V，单输出5V，负载电流在0-1.5A变化的过程中。输出电压仍能保证高精度输出。利用先进的元器件和电路结构的不同设计，建立了一种高精度、大输出的航空电源，以满足航空测控设备的需要。同时采用单片机和图形显示模块对电源输出进行实时监控。通过实际测试和对24位高精度台式万用表的调整，测试和显示结果如下：负载变化率≤0.1%，双电源输出电压对称性0。1%，远远超过预期的设计精度。该电源已安装在航空测控箱中，并已投入使用。经过初步试运行，供电效果良好。关键词：线性电源高精度测控系统III江苏信息职业技术学院毕业设计论文ABSTRACTForadvancedexperimentalequipmentandmeasurementandcontrolsystem,high-precisionlinearpoweroutputisrequired.Therefore,thesingle-chipmicrocomputerasthecore,theadjustablethree-terminalvoltageregulatorasthevoltageregulator.Thestructuredesignofthepowersupplycircuitisoptimized,andtheperformanceofthecomponentsisimproved.Asetofmulti-output,high-pr...
