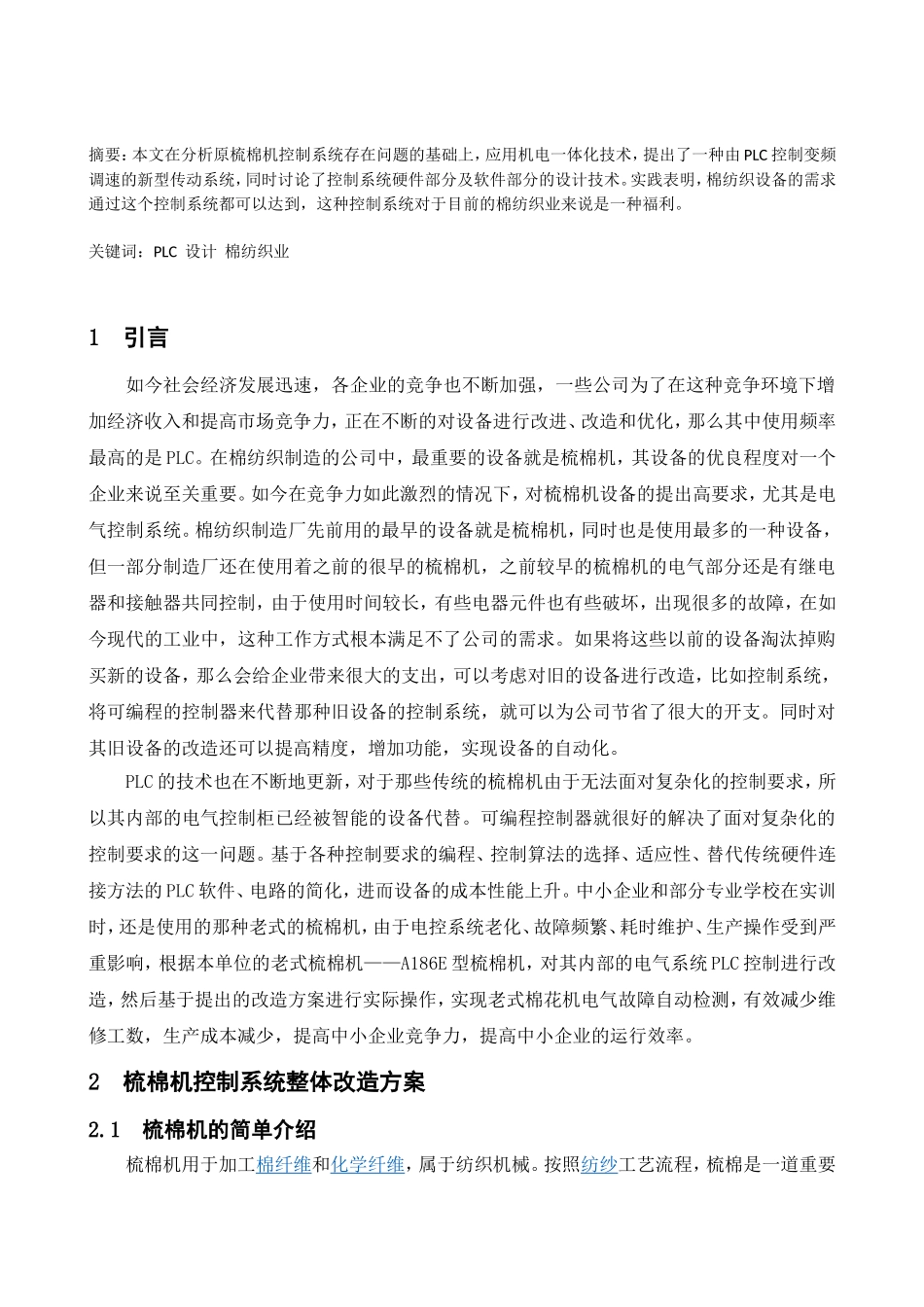

摘要：本文在分析原梳棉机控制系统存在问题的基础上，应用机电一体化技术，提出了一种由PLC控制变频调速的新型传动系统，同时讨论了控制系统硬件部分及软件部分的设计技术。实践表明，棉纺织设备的需求通过这个控制系统都可以达到，这种控制系统对于目前的棉纺织业来说是一种福利。关键词：PLC设计棉纺织业1引言如今社会经济发展迅速，各企业的竞争也不断加强，一些公司为了在这种竞争环境下增加经济收入和提高市场竞争力，正在不断的对设备进行改进、改造和优化，那么其中使用频率最高的是PLC。在棉纺织制造的公司中，最重要的设备就是梳棉机，其设备的优良程度对一个企业来说至关重要。如今在竞争力如此激烈的情况下，对梳棉机设备的提出高要求，尤其是电气控制系统。棉纺织制造厂先前用的最早的设备就是梳棉机，同时也是使用最多的一种设备，但一部分制造厂还在使用着之前的很早的梳棉机，之前较早的梳棉机的电气部分还是有继电器和接触器共同控制，由于使用时间较长，有些电器元件也有些破坏，出现很多的故障，在如今现代的工业中，这种工作方式根本满足不了公司的需求。如果将这些以前的设备淘汰掉购买新的设备，那么会给企业带来很大的支出，可以考虑对旧的设备进行改造，比如控制系统，将可编程的控制器来代替那种旧设备的控制系统，就可以为公司节省了很大的开支。同时对其旧设备的改造还可以提高精度，增加功能，实现设备的自动化。PLC的技术也在不断地更新，对于那些传统的梳棉机由于无法面对复杂化的控制要求，所以其内部的电气控制柜已经被智能的设备代替。可编程控制器就很好的解决了面对复杂化的控制要求的这一问题。基于各种控制要求的编程、控制算法的选择、适应性、替代传统硬件连接方法的PLC软件、电路的简化，进而设备的成本性能上升。中小企业和部分专业学校在实训时，还是使用的那种老式的梳棉机，由于电控系统老化、故障频繁、耗时维护、生产操作受到严重影响，根据本单位的老式梳棉机——A186E型梳棉机，对其内部的电气系统PLC控制进行改造，然后基于提出的改造方案进行实际操作，实现老式棉花机电气故障自动检测，有效减少维修工数，生产成本减少，提高中小企业竞争力，提高中小企业的运行效率。2梳棉机控制系统整体改造方案2.1梳棉机的简单介绍梳棉机用于加工棉纤维和化学纤维，属于纺织机械。按照纺纱工艺流程，梳棉是一道重要的工序。梳棉机的前道工序是开清棉联合机，后道工序是并条机（普梳工艺流程）或条卷机（精梳工艺流程）。2.1.1梳棉机的产量现在的填充机最多能生产280kg/h，比如TC11、T70型梳棉机都能达到这个最高产量。梳棉机的产量（M）与生条定量（G）和出条速度（V）间有公式存在，其公式为M=KGV，公式中k代表常数。如以上公式所示，仅通过增加生条定量和出条速度，就可以提高梳棉机的输出。2.1.2梳棉机的幅宽先前梳棉机的尺寸为幅宽1143mm、1500mm，那些设备没有被使用至今，是由于存在机械的精度和盖板挠曲的缺陷。在1983年知道20世纪初，梳棉机的宽度保持着1016mm。为了使梳棉机的输出增加，目型号为C60的梳棉机的宽度达到了1500mm，从那之后，中国也存在了尺寸为1216mm和1500mm幅宽的梳棉机。而新的设备型号为TC11的宽度为1280mm。从制造业、企业、人工维修的角度出发，认为在短期内很难想象宽幅梳棉机会成为主流。GMandl还指出，从技术和经济的角度，对宽幅梳棉机的缺点进行详细说明，机器的扩大将增加纺机公司的生产成本。所以，从技术经济的角度来说，增大幅度来进一步增加梳棉机的输出是难实现的。2.1.3锡林现在，新型梳棉机锡林的直径有三种，分别是1290mm，1016mm，814mm，其中锡林直径最普遍的为1290mm，当然也存在着别的直径尺寸的梳棉机，像MK系列梳棉机、C60型和C70型梳棉机，其锡林直径分别为1016mm和814mm。有关于对小直径锡林的好处介绍的文献，普遍觉得将来有新尺寸的锡林直径登场。文献对于锡林速度对纤维长度和棉结杂质的关系进行分析，结果显示，锡林速度确实对这两种有一定程度的影响，在锡林速度大于530r/min的时候，会对纤维产生非常严重的破坏，所以，对于锡林速度530r/min最佳。还有文献显示，在锡林加工棉纤维...
