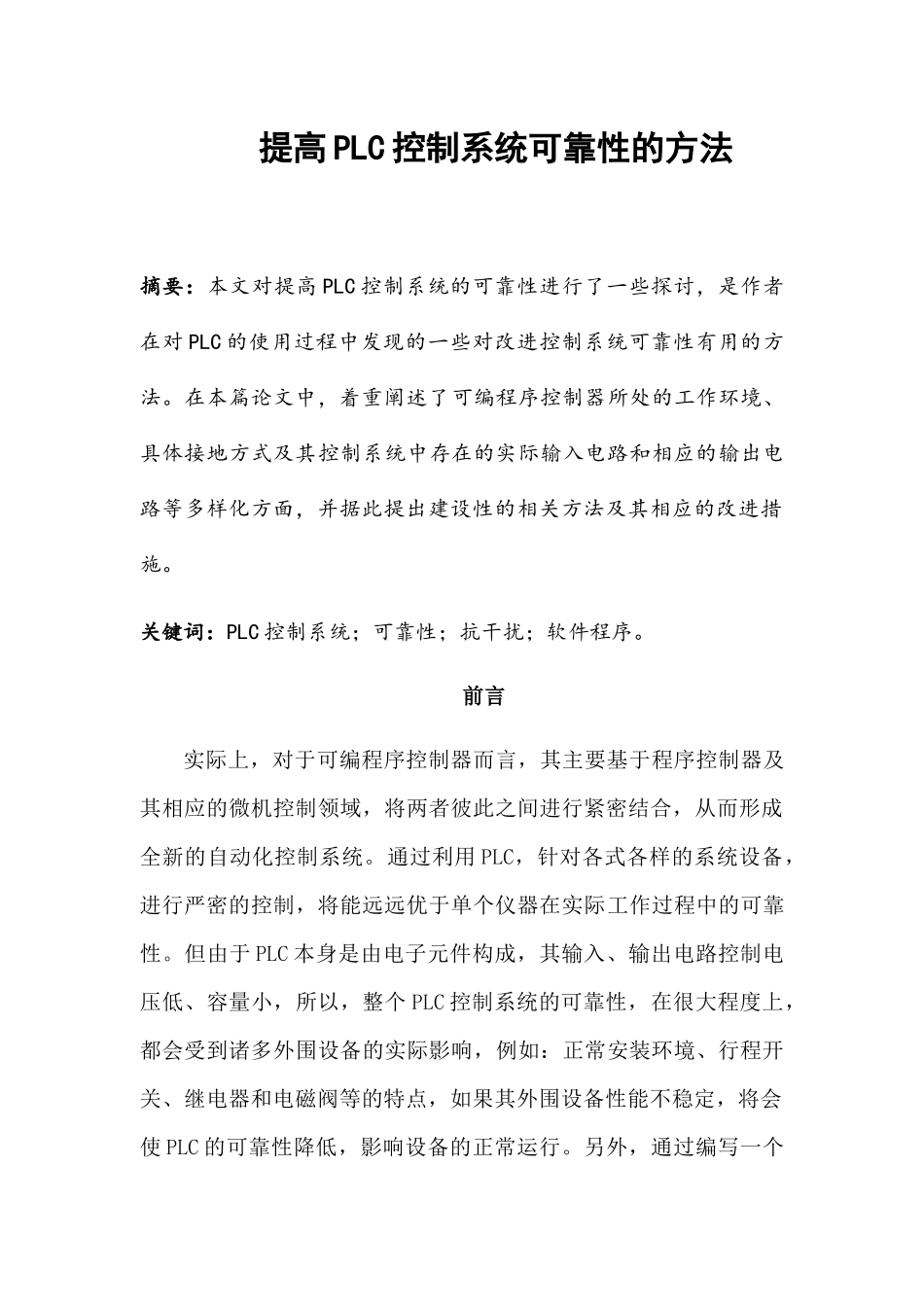

提高PLC控制系统可靠性的方法分析研究 电气工程专业VIP免费

提高PLC控制系统可靠性的方法摘要：本文对提高PLC控制系统的可靠性进行了一些探讨，是作者在对PLC的使用过程中发现的一些对改进控制系统可靠性有用的方法。在本篇论文中，着重阐述了可编程序控制器所处的工作环境、具体接地方式及其控制系统中存在的实际输入电路和相应的输出电路等多样化方面，并据此提出建设性的相关方法及其相应的改进措施。关键词：PLC控制系统；可靠性；抗干扰；软件程序。前言实际上，对于可编程序控制器而言，其主要基于程序控制器及其相应的微机控制领域，将两者彼此之间进行紧密结合，从而形成全新的自动化控制系统。通过利用PLC，针对各式各样的系统设备，进行严密的控制，将能远远优于单个仪器在实际工作过程中的可靠性。但由于PLC本身是由电子元件构成，其输入、输出电路控制电压低、容量小，所以，整个PLC控制系统的可靠性，在很大程度上，都会受到诸多外围设备的实际影响，例如：正常安装环境、行程开关、继电器和电磁阀等的特点，如果其外围设备性能不稳定，将会使PLC的可靠性降低，影响设备的正常运行。另外，通过编写一个带有监控功能的软件程序并将其运用在工作程序中，也能提高PLC系统的可靠性。在下述内容中，将主要针对PLC如何基于其所涉及到的多样化外围设备及其相应的软件程序，来切实提升自身具备的可靠性，进行更深层次的细致阐述。一、从PLC外围设备来考虑提高PLC的可靠性在工业领域中，为了迎合相对复杂的生产环境，各种类型的PLC控制设备应运而生。然而，当实际工作环境相对恶劣的情况下，例如：在外界环境中，存在相对较高的电磁干扰及其湿度，则将会严重污染PLC控制设备的电源，进而严重影响到该设备存在的可靠性。（一）工作环境的要求通常情况下，对于PLC而言，其在实际工作的过程中，需要将自身周边的环境温度，控制于0-550C的区间内，与此同时，当进行安装时，需要尽可能规避热源直射，并且保证一定的通风度，实现良好散热。除此之外，空气中存在的相对湿度，不得超过85%，这样能够切实保障PLC具备相对良好的绝缘性。对于PLC而言，当其在实际安装的过程中，需要遵循说明书提及的基本要求，尽可能规避存在振动的诸多场合，并配备相应的减振装置。如果空气中存在粉尘污染，则需要将PLC进行完全封闭的安装。（二）电源的要求对于电网而言，其所具备的稳定性能，也将在一定程度上，对PLC控制系统中存在的精度及其相应的可靠性，产生较为深远的实际影响。通常情况下，PLC将会直接从电网中，获取维护自身稳定运行的电源，故此，在其电源的连线位置，需要配备隔离变压器及其相应的浪涌防护器等多样化保护设备，尽可能降低电网对于PLC造成的实际影响。与此同时，在隔离变压器中，如果将其蕴含的屏蔽层进行接地，则将能够有效避免PLC受到电网信号的干扰，在此情况下，隔离变压器需要选择380/220的型号，才能获得相对良好的实际效果。除此之外，对于PLC的输入电源线路及其输出电源线路而言，最好选择双绞线，才能切实规避不同电源线彼此之间存在的干扰现象；对于相对关键的设备，需要利用分离供电系统或者UPS电源等相关设备，进行细致保护。（三）接地和接线1、通常情况下，PLC主要安装于控制盘柜。这是由于控制盘柜和大地彼此之间，将会表现出一定的电位差，通过接地能够有效降低电流及其混入电源输入信号的干扰，并且能够切实规避由于漏电而形成的电动势干扰。若想切实保障PLC设备在实际运行过程中的可靠性，必须首先对其进行相对良好的接地。在此过程中，PLC设备必须相对独立，不能和电动机等诸多动力设备，实现共通接地。在不得已的情况下，应该选择共用接地，禁止共通接地。与此同时，接地点需要设置在PLC周边，通常情况下，主要选择直径为4mm2的接地线,并且其实际长度不高于50m，接地电阻不高于10Ω。(a)专用接地（b）共用接地（c）共通接地图1外围设备PLC外围设备PLCPLC外围设备2、对于PLC而言，其所涉及到的接线，一般大致细分为两种。其中，主要包含输入接线，与此同时，包含输出接线。对于输入接线而言，其实际长度不能高于30m，假设线路距离相对较长，则应该利用中间继电器，完成长距离信号彼此之间的相互转换。值得一提的是，...
