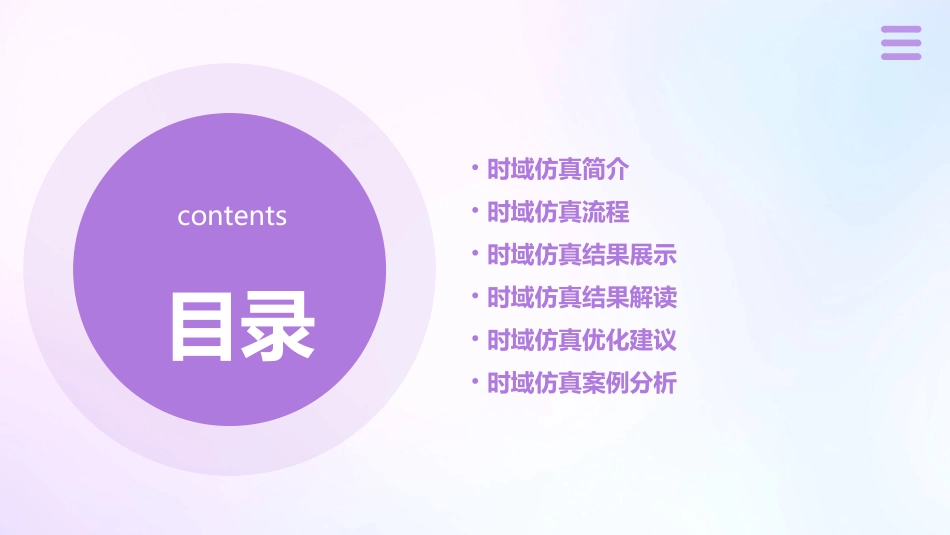

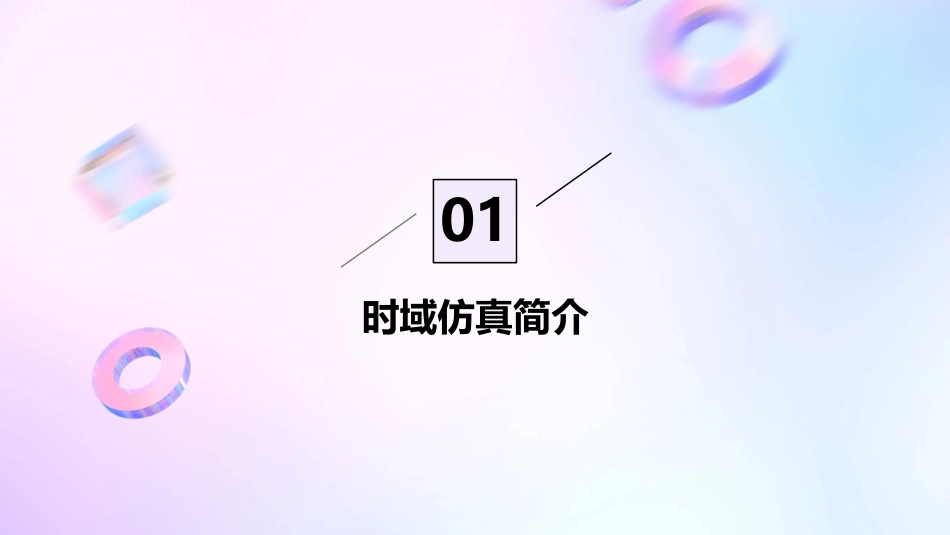

时域仿真结果课件目录contents•时域仿真简介•时域仿真流程•时域仿真结果展示•时域仿真结果解读•时域仿真优化建议•时域仿真案例分析01时域仿真简介时域仿真的基本原理是通过建立电路或系统的数学模型,并对其进行数学积分计算,以获得电路或系统的时域响应。时域仿真方法可以提供电路或系统在时间域内的完整响应,包括幅度和相位信息。时域仿真方法包括有限差分时域法(FDTD)、有限元时域法(FETD)和有限积分时域法(FITD)等。这些方法根据不同的应用场景和精度要求选择使用。时域仿真的基本原理0102时域仿真的重要性通过时域仿真,可以预测电路或系统的性能,进行优化设计,减少实验次数,缩短研发周期,提高产品的性能和可靠性。时域仿真能够准确模拟电路或系统的瞬态响应,对于分析高速数字电路、微波和毫米波系统、电磁兼容性等问题具有重要意义。VS时域仿真广泛应用于电子工程、通信工程、生物医学工程、雷达系统等领域。在电子工程中,时域仿真可用于模拟数字电路、模拟电路和射频电路的性能。在通信工程中,时域仿真可用于模拟信号传输和处理过程中的性能和干扰问题。在生物医学工程中,时域仿真可用于模拟生物组织的电磁响应和热效应。在雷达系统中,时域仿真可用于模拟雷达信号处理和目标检测的性能。时域仿真的应用场景02时域仿真流程明确仿真实验的目的,为后续模型建立提供方向。确定仿真目的选择模型类型建立模型根据仿真目的选择合适的模型类型,如电路、机械等。根据所选模型类型,利用软件或手绘方式建立模型。030201模型建立根据仿真目的,确定需要仿真的参数,如时间、温度等。确定仿真参数根据模型类型和仿真参数,设置模型的初始条件、边界条件等。设置模型参数根据实验条件和理论值,校准模型参数以确保仿真的准确性。校准模型参数模型参数设置依据设置的参数和条件,运行仿真实验。运行仿真观察仿真过程,确保仿真运行的正确性。监控仿真过程记录仿真结果数据,为后续结果分析提供依据。收集数据仿真运行分析结果根据处理后的数据,分析仿真结果的规律和趋势。处理数据对仿真结果数据进行处理,如滤波、去噪等。得出结论根据分析结果得出结论,并给出建议或改进措施。结果分析03时域仿真结果展示时间-幅值曲线是描述信号幅值随时间变化的曲线,展示了信号在不同时刻的强度。定义通过仿真或实验测量得到信号数据,以时间为横轴,幅值为纵轴绘制曲线。绘制方法用于分析信号的形状、幅度变化以及时间关系。应用时间-幅值曲线绘制方法通过仿真或实验测量得到信号数据,以时间为横轴,相位为纵轴绘制曲线。应用用于分析信号的相位变化、延迟和相位关系。定义时间-相位曲线是描述信号相位随时间变化的曲线,表示了信号在不同时刻的相位状态。时间-相位曲线03应用用于分析信号的频率成分、谐波关系以及频域特性。01定义频谱分析是对信号进行频率分解,得到信号在不同频率下的幅值和相位响应。02分析方法通过傅里叶变换等方法将时域信号转化为频域信号,得到幅值谱和相位谱。频谱分析结果04时域仿真结果解读123通过观察信号的波形形状,可以初步判断信号的属性,例如脉冲信号、正弦波信号等。波形形状信号的幅度范围反映了信号的强度,过大的幅度可能导致信号失真或损坏接收设备。幅度范围通过对信号的频率成分进行分析,可以了解信号的频率特征,例如高频噪声、谐波等。频率成分波形解读峰值时间指信号达到最大值的时间点,对于时域仿真结果来说,峰值时间是一个重要的参数指标。上升时间指信号从零值上升到峰值所需的时间,该指标反映了信号的变化速度。持续时间指信号达到峰值后保持稳定的时间段,该指标反映了信号的稳定性和可靠性。参数指标解读由于采样点数的限制,时域仿真结果可能会出现误差,需要对采样点进行合理设置。采样点误差由于物理模型本身的局限性,时域仿真结果可能与实际结果存在误差,需要选择更为精确的模型进行仿真。模型误差由于数值计算方法的限制,时域仿真结果也可能存在误差,需要对计算方法进行合理选择和调整。计算误差误差分析05时域仿真优化建议模型线性化将非线性模型线性化,以便于时域仿真的计算和分析。考虑边界条件在...
