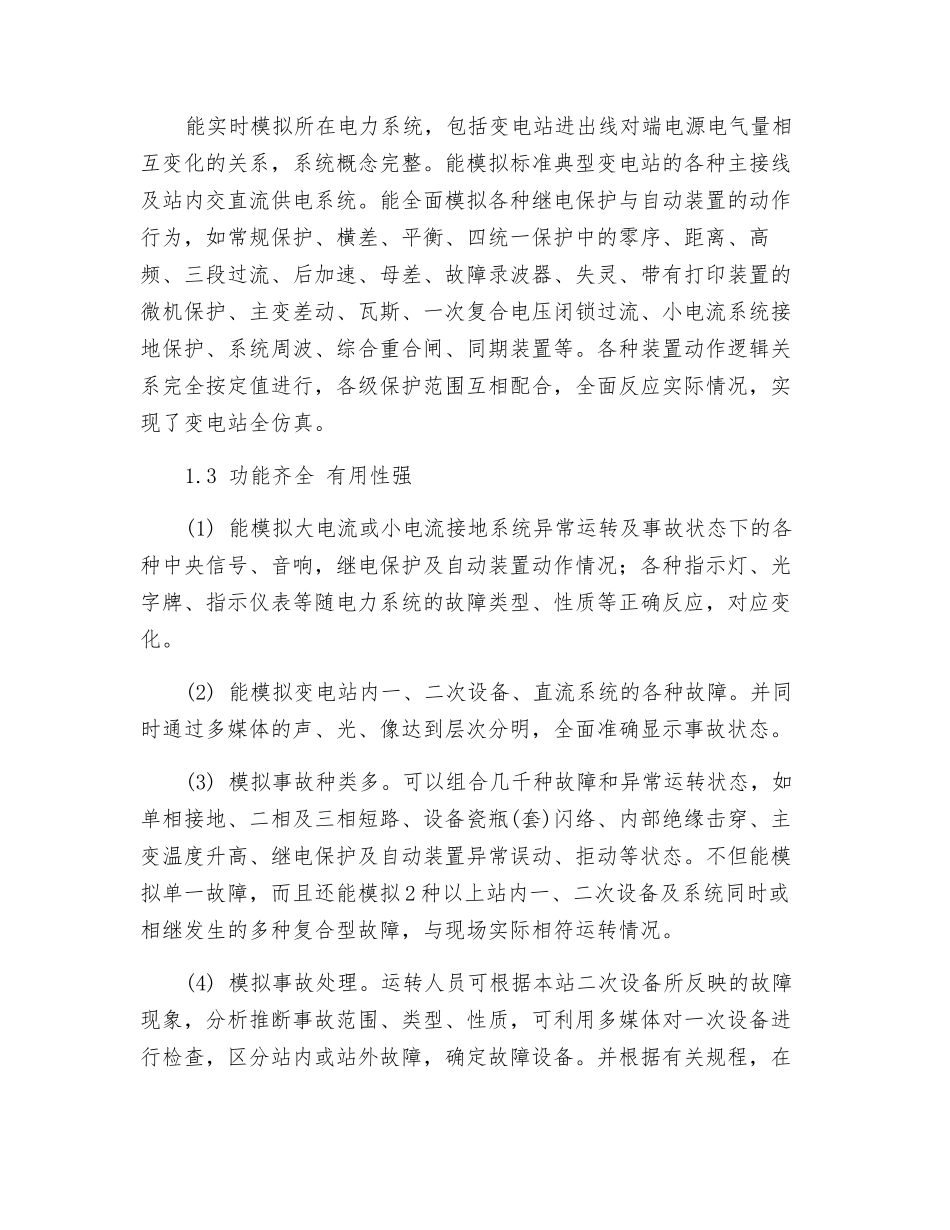

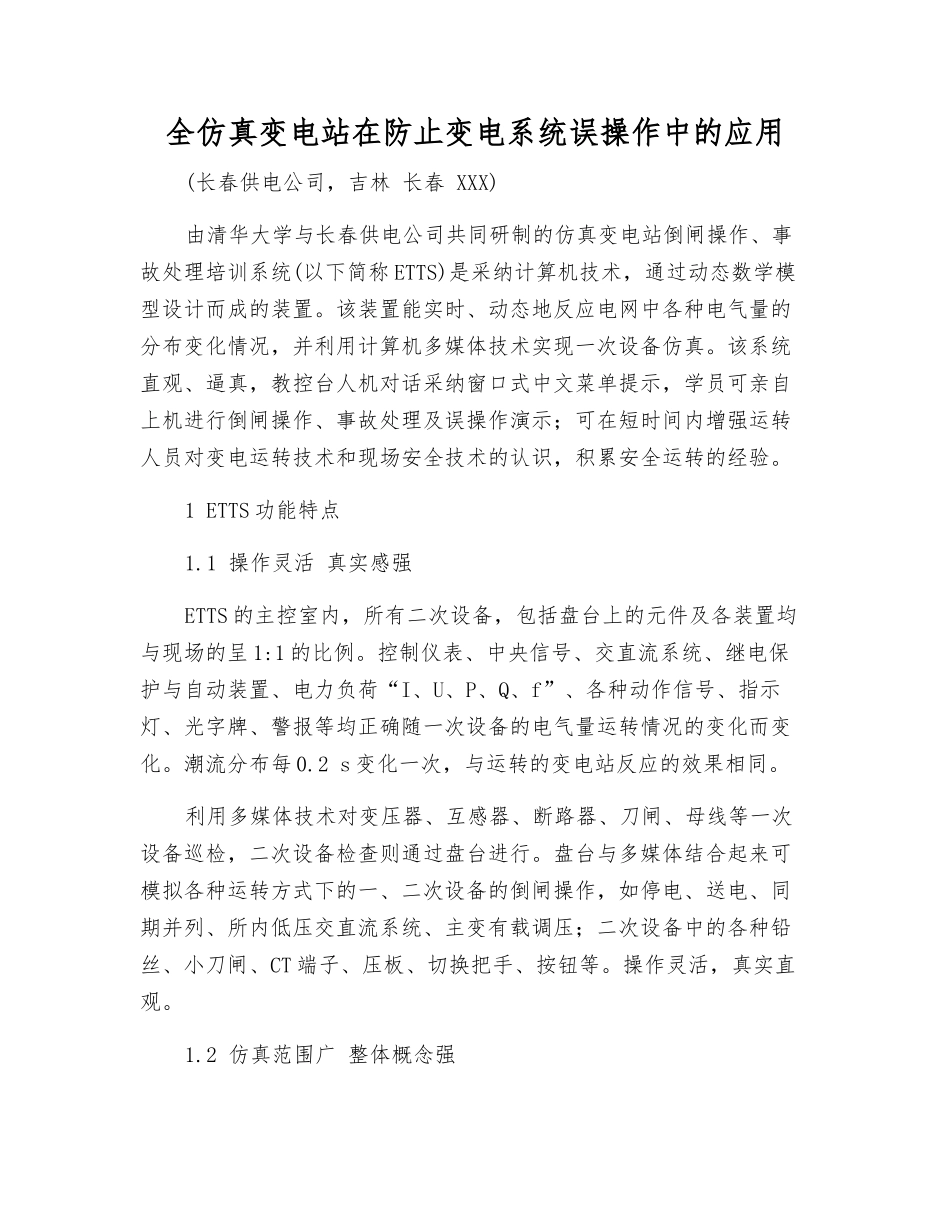

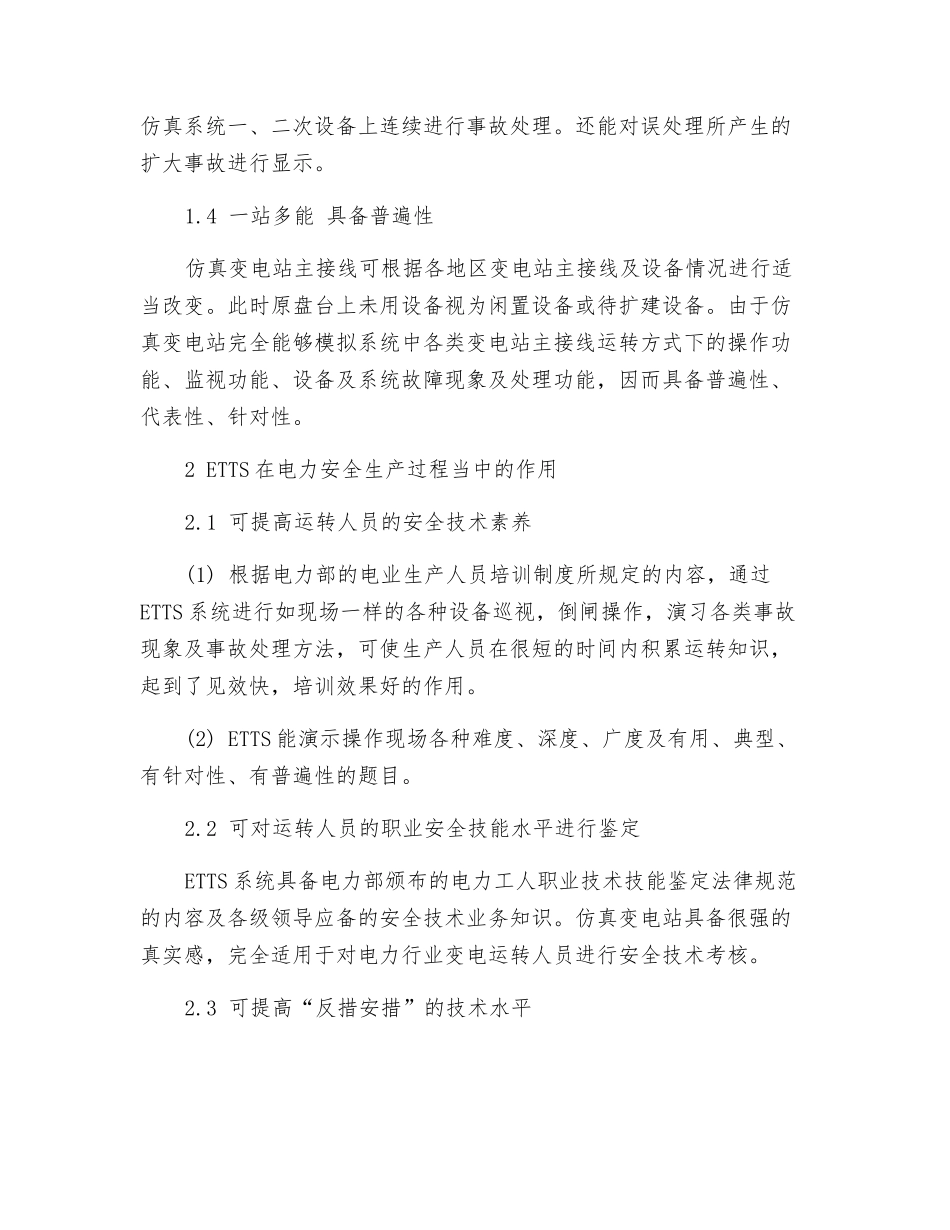

全仿真变电站在防止变电系统误操作中的应用(长春供电公司，吉林 长春 XXX)由清华大学与长春供电公司共同研制的仿真变电站倒闸操作、事故处理培训系统(以下简称 ETTS)是采纳计算机技术，通过动态数学模型设计而成的装置。该装置能实时、动态地反应电网中各种电气量的分布变化情况，并利用计算机多媒体技术实现一次设备仿真。该系统直观、逼真，教控台人机对话采纳窗口式中文菜单提示，学员可亲自上机进行倒闸操作、事故处理及误操作演示；可在短时间内增强运转人员对变电运转技术和现场安全技术的认识，积累安全运转的经验。1 ETTS 功能特点1.1 操作灵活 真实感强ETTS 的主控室内，所有二次设备，包括盘台上的元件及各装置均与现场的呈 1:1 的比例。控制仪表、中央信号、交直流系统、继电保护与自动装置、电力负荷“I、U、P、Q、f”、各种动作信号、指示灯、光字牌、警报等均正确随一次设备的电气量运转情况的变化而变化。潮流分布每 0.2 s 变化一次，与运转的变电站反应的效果相同。利用多媒体技术对变压器、互感器、断路器、刀闸、母线等一次设备巡检，二次设备检查则通过盘台进行。盘台与多媒体结合起来可模拟各种运转方式下的一、二次设备的倒闸操作，如停电、送电、同期并列、所内低压交直流系统、主变有载调压；二次设备中的各种铅丝、小刀闸、CT 端子、压板、切换把手、按钮等。操作灵活，真实直观。1.2 仿真范围广 整体概念强能实时模拟所在电力系统，包括变电站进出线对端电源电气量相互变化的关系，系统概念完整。能模拟标准典型变电站的各种主接线及站内交直流供电系统。能全面模拟各种继电保护与自动装置的动作行为，如常规保护、横差、平衡、四统一保护中的零序、距离、高频、三段过流、后加速、母差、故障录波器、失灵、带有打印装置的微机保护、主变差动、瓦斯、一次复合电压闭锁过流、小电流系统接地保护、系统周波、综合重合闸、同期装置等。各种装置动作逻辑关系完全按定值进行，各级保护范围互相配合，全面反应实际情况，实现了变电站全仿真。1.3 功能齐全 有用性强(1) 能模拟大电流或小电流接地系统异常运转及事故状态下的各种中央信号、音响，继电保护及自动装置动作情况；各种指示灯、光字牌、指示仪表等随电力系统的故障类型、性质等正确反应，对应变化。(2) 能模拟变电站内一、二次设备、直流系统的各种故障。并同时通过多媒体的声、光、像达到层次分明，全面准确显示事故状态。(3) 模拟事故种类多。...
