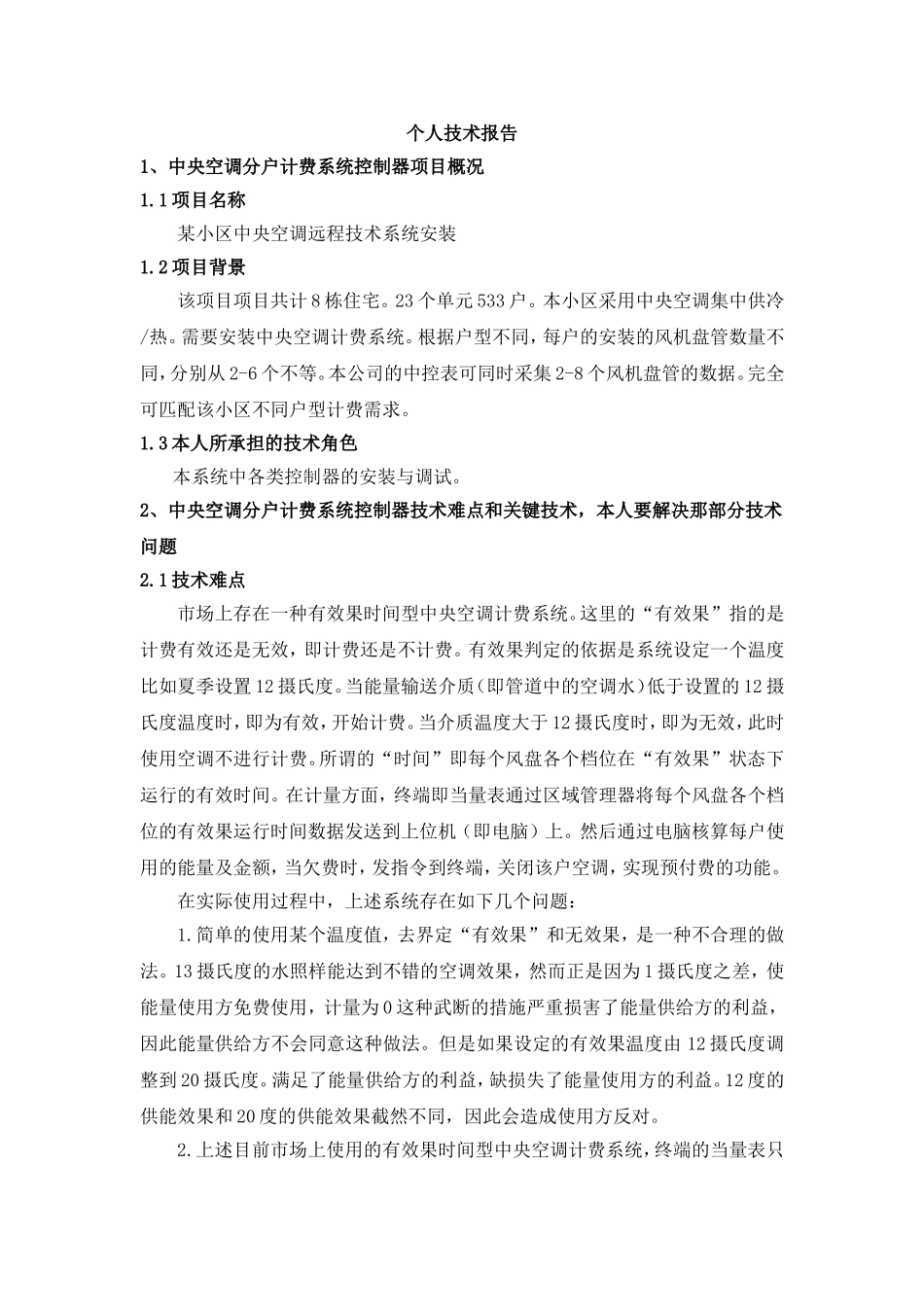

个人技术报告1、中央空调分户计费系统控制器项目概况1.1项目名称某小区中央空调远程技术系统安装1.2项目背景该项目项目共计8栋住宅。23个单元533户。本小区采用中央空调集中供冷/热。需要安装中央空调计费系统。根据户型不同，每户的安装的风机盘管数量不同，分别从2-6个不等。本公司的中控表可同时采集2-8个风机盘管的数据。完全可匹配该小区不同户型计费需求。1.3本人所承担的技术角色本系统中各类控制器的安装与调试。2、中央空调分户计费系统控制器技术难点和关键技术，本人要解决那部分技术问题2.1技术难点市场上存在一种有效果时间型中央空调计费系统。这里的“有效果”指的是计费有效还是无效，即计费还是不计费。有效果判定的依据是系统设定一个温度比如夏季设置12摄氏度。当能量输送介质（即管道中的空调水）低于设置的12摄氏度温度时，即为有效，开始计费。当介质温度大于12摄氏度时，即为无效，此时使用空调不进行计费。所谓的“时间”即每个风盘各个档位在“有效果”状态下运行的有效时间。在计量方面，终端即当量表通过区域管理器将每个风盘各个档位的有效果运行时间数据发送到上位机（即电脑）上。然后通过电脑核算每户使用的能量及金额，当欠费时，发指令到终端，关闭该户空调，实现预付费的功能。在实际使用过程中，上述系统存在如下几个问题：1.简单的使用某个温度值，去界定“有效果”和无效果，是一种不合理的做法。13摄氏度的水照样能达到不错的空调效果，然而正是因为1摄氏度之差，使能量使用方免费使用，计量为0这种武断的措施严重损害了能量供给方的利益，因此能量供给方不会同意这种做法。但是如果设定的有效果温度由12摄氏度调整到20摄氏度。满足了能量供给方的利益，缺损失了能量使用方的利益。12度的供能效果和20度的供能效果截然不同，因此会造成使用方反对。2.上述目前市场上使用的有效果时间型中央空调计费系统，终端的当量表只是记录每个风盘每个档位的有效工作时间，然后将这些时间数据通过区域管理器上传给上位机系统（即带软件的电脑），然后由上位机系统通过计算得出该户所用能量及金额。当该用户欠费时，上位机系统发送关机指令到该户终端当量表，该户当量表关闭风盘，使欠费用户无法使用。达到先交费再使用的效果。但是该种形式存在以下不足：上述的当量表实际上是一种计时器而已，并没有核算用户所用能量及金额的功能。而核算能量及费用的功能是上位机系统实现的。为了能将所交费用使用完毕的用户及时关机，避免产生欠费，该系统需要做到以下几点：一、必须实时抄送每户的数据。二、实时计算每户的能量值及所用金额。只有这样子才能做到当用户剩余金额为0时，及时关闭，避免欠费。但是现实使用中，普通的小区都在1000户以上。每户抄表时间为1秒计算，整个小区抄送完毕需要17分钟。而实际应用中再加上上位机核算能量等因素，可能时间更长。并且上位机系统要保持不停的抄表，不同的工作。一方面增加了上位机系统的工作负荷，另一方面并不能做到及时关机的功效。再有的弊端是，目前的当量表为了降低能耗都不带显示功能，只有用户欠费停机时，用户才知道费用已用完。一方面做不到明白消费，容易产生纠纷。另一方面用户余额不足时，为了减少因欠费停机而给业主带来不便，需要能量供给管理方逐一给余额不足的用户电话通知，告知缴费。虽提高了服务质量，但是增加了能量供给管理方的工作量。2.2要求控制器如何准确的安装与调试2.3本人要解决的技术问题终端当量表实时结算，解决了因时间差或者通讯不畅造成的欠费问题。引入效果比率概念，将简单的粗放型计费依据，更加精细化，使买卖双方达到最大的利益平衡。增加显示功能，使用户做到明白消费，减少纠纷。增加短信提醒功能。即减少了工作量，又提高了服务质量，管理更人性化。3、中央空调分户计费系统控制器解决问题的思路，具体解决问题的技术方案，技术设计3.1解决问题的思路首先，针对使用某一个温度值简单的界定有无效果法，无法平衡使用方与供给方之间利益平衡的问题，我们提出了“效果比率”概念。使系统不再简单的分为有效果和无效果状态。我们引入无效果和效果大小的概念，使用户的舒适度...
