基于单片机的智能循迹小车设计 机械制造专业VIP免费

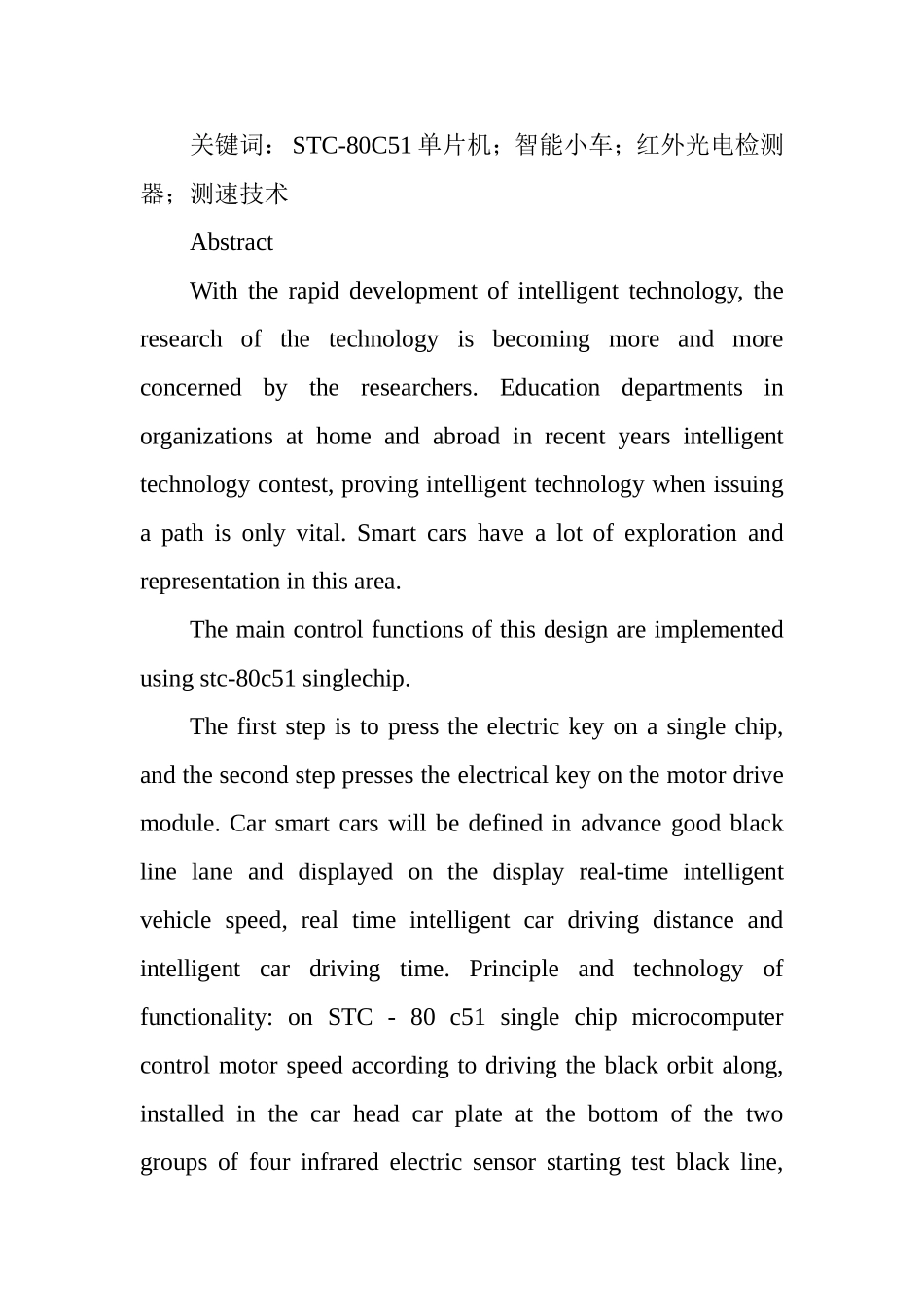

基于单片机的智能循迹小车设计摘要随着智能化技术的飞速发展，对于该技术的研究也越来越受研究者的关注。近年来国内外的教育部门都在组织有关智能化技术的比拼赛，由此证明智能化技术是时代发张的必经之路也只至关重要的。智能小车在这方面有很大的探索意义和代表性。本设计的主要控制功能用STC-80C51单片机来实现的。大概实现的实物操作过程是，第一步是用手按下单片机上电按键，第二步按下电机驱动模块的上电按键。智能小车会按提前划定好4cm的黑线车道行驶并在显示屏上显示智能小车实时速度、智能小车行实时驶路程和智能小车行驶实时时间。应用的原理和技术是智能小车的STC-80C51单片机控制车轴上的电机调速按行车黑线轨道向前行驶，安装在小车最前沿车盘地下的四个感器开始检测4cm的黑线道，循迹模块的探头不断扫瞄检测循迹，此时时钟模块开始计时并且将行驶时间、路程和速度显示在LCD1602液晶屏上。本设计采用了双极式脉宽调制技术来控制智能小车的行驶车速。采用LCD1602液晶屏显示行驶时间、里程和速度。本设计着重介绍了基于单片机的智能循迹小车的硬件设计方法以及应用到的技术与原理。还有实物调试、硬件测试和所遇到的问题分析解决过程。关键词：STC-80C51单片机；智能小车；红外光电检测器；测速技术AbstractWiththerapiddevelopmentofintelligenttechnology,theresearchofthetechnologyisbecomingmoreandmoreconcernedbytheresearchers.Educationdepartmentsinorganizationsathomeandabroadinrecentyearsintelligenttechnologycontest,provingintelligenttechnologywhenissuingapathisonlyvital.Smartcarshavealotofexplorationandrepresentationinthisarea.Themaincontrolfunctionsofthisdesignareimplementedusingstc-80c51singlechip.Thefirststepistopresstheelectrickeyonasinglechip,andthesecondsteppressestheelectricalkeyonthemotordrivemodule.Carsmartcarswillbedefinedinadvancegoodblacklinelaneanddisplayedonthedisplayreal-timeintelligentvehiclespeed,realtimeintelligentcardrivingdistanceandintelligentcardrivingtime.Principleandtechnologyoffunctionality:onSTC-80c51singlechipmicrocomputercontrolmotorspeedaccordingtodrivingtheblackorbitalong,installedinthecarheadcarplateatthebottomofthetwogroupsoffourinfraredelectricsensorstartingtestblackline,continuoustrackingtrackingmodule,timingstartswhentheclockmoduleandthedrivingtime,distanceandspeedintheLCD1602LCDdisplay.Thisdesignadoptsbipolarpulsewidthmodulationtechnologytocontrolthespeedofasmartcar.UseLCD1602LCDtodisplaythedrivingtime,mileageandspeed.Thisdesignfocusesonthehardwaredesignmethodofintelligenttrackingcarbasedonsinglechipmicrocomputerandthetechnologyandprincipleappliedtoit.Thereisalsophysicaldebugging,hardwaretesting,andproblemanalysis.Keywords:STC-80C51;Smartcar;Infraredphotodetector;velocimetry1绪论1.1选题意义由于智能化的产品深受广大人民的喜爱、关注和接受。才不断推进了现代智能化技术的飞速发展。全世界的各个高校都非常重视这方面的教育和研究。近年来有关智能化技术方面举行的设计竞赛是越来越多。吸引了很多学子和研究者的目光，同时各校也是非常重视该类竞赛。智能化产品在国内外不断畅销，以及在军事领域的应用也至关重要。然而智能小车这方面在当代大学生的实践中是一个很好的学习素材。智能小车设计就是在这种发展趋势下提出来的。本设计的智能小车能够在LCD1602液晶显示屏上实现实时显示行驶时间、行驶里程和行驶车速并且能够自动循迹、自动起停和自动控制车速。采用STC-80C51单片机为本题所设计的智能小车的主要程序控制芯片，当然也可以选择其它单片机来控制智能小车。STC80C51是一个8位的单片机，其多功能和易用性能很是受到广大研究者的认可。它是第三代单片机的代表。第三代单片机包括了Intel公司发展MCS-51系列的新一代产品，如8ｘC152﹑80C51FA/FB﹑80C51GA/GB﹑8ｘC451﹑8ｘC452,还包括了Phili...
