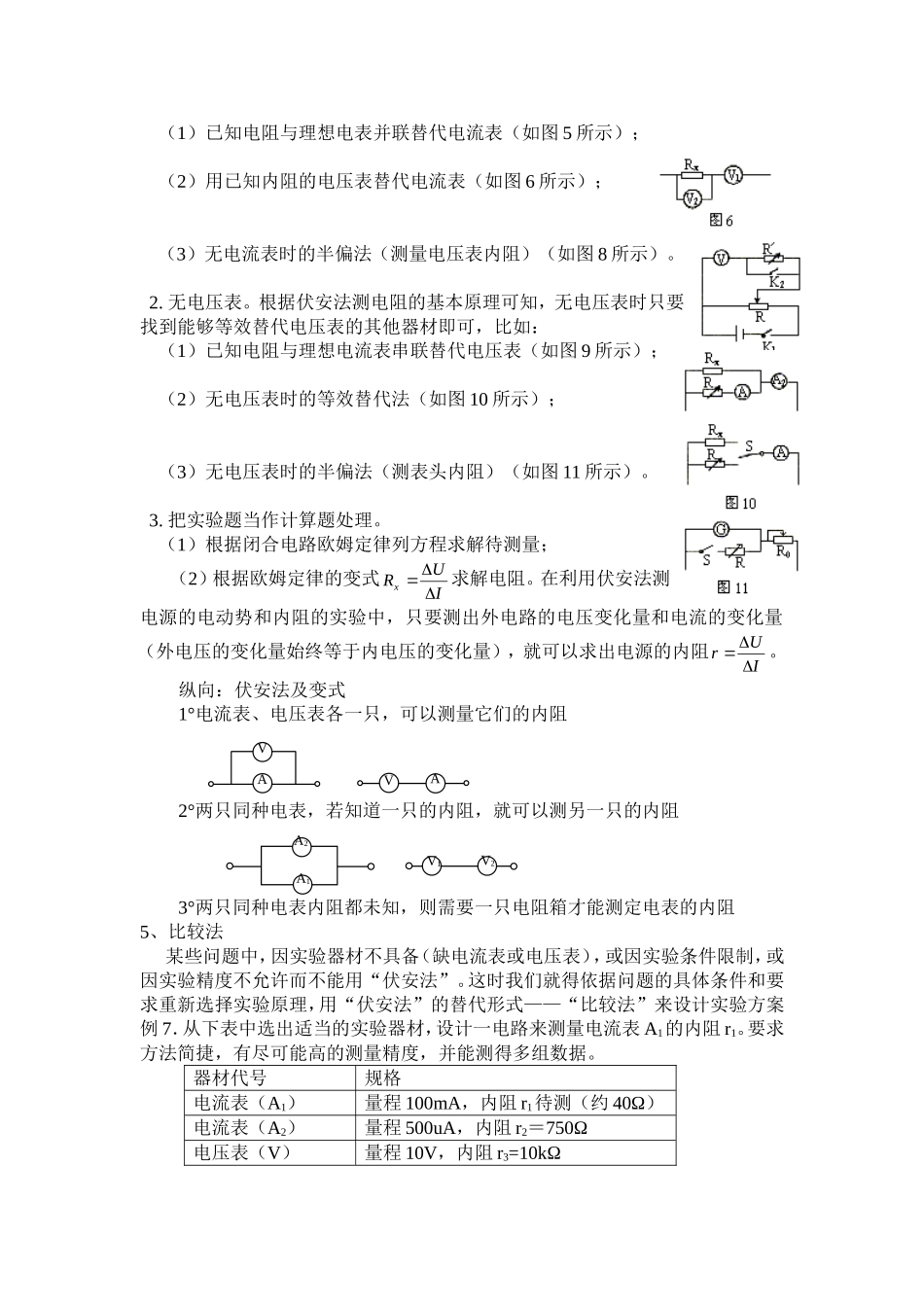

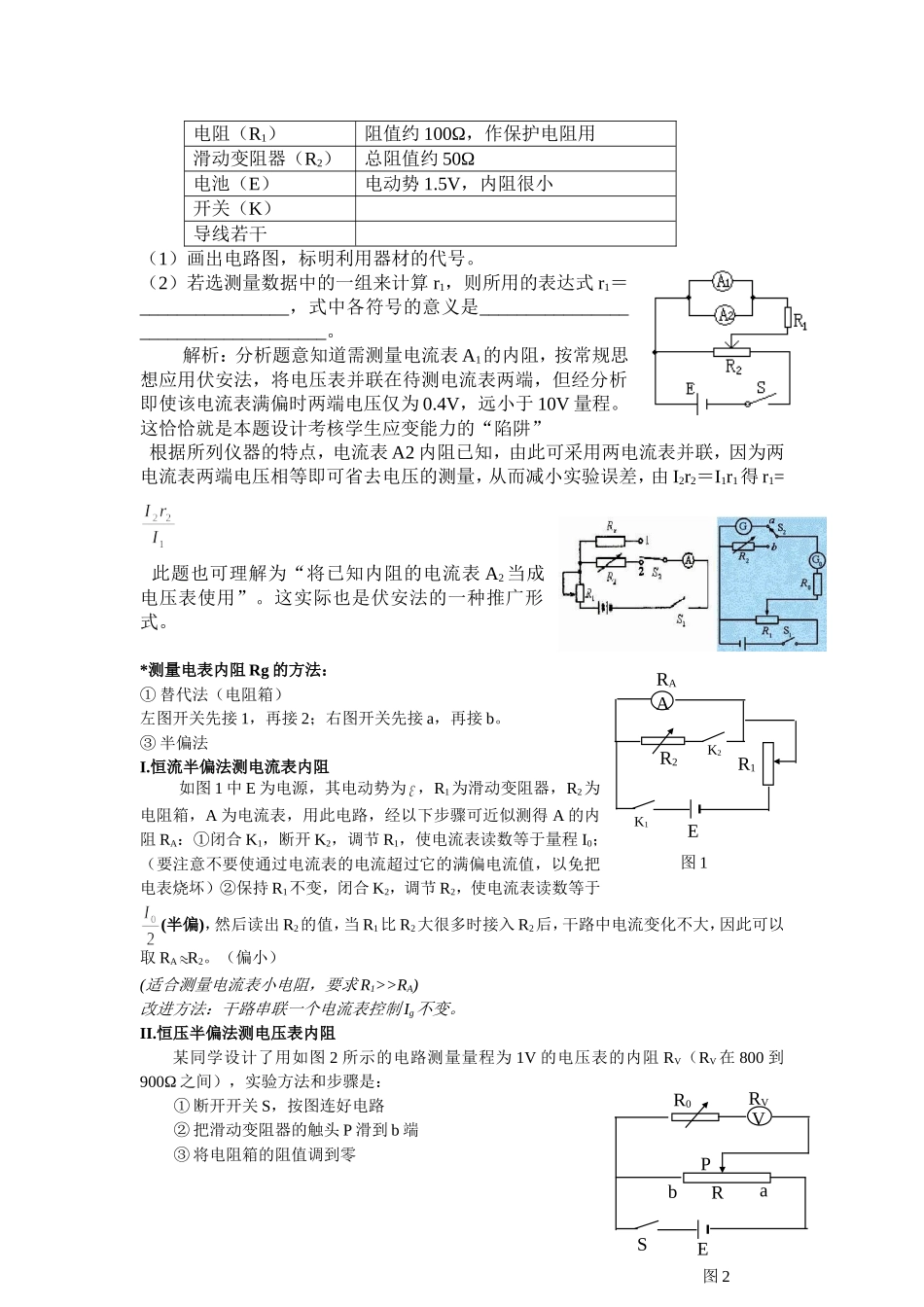

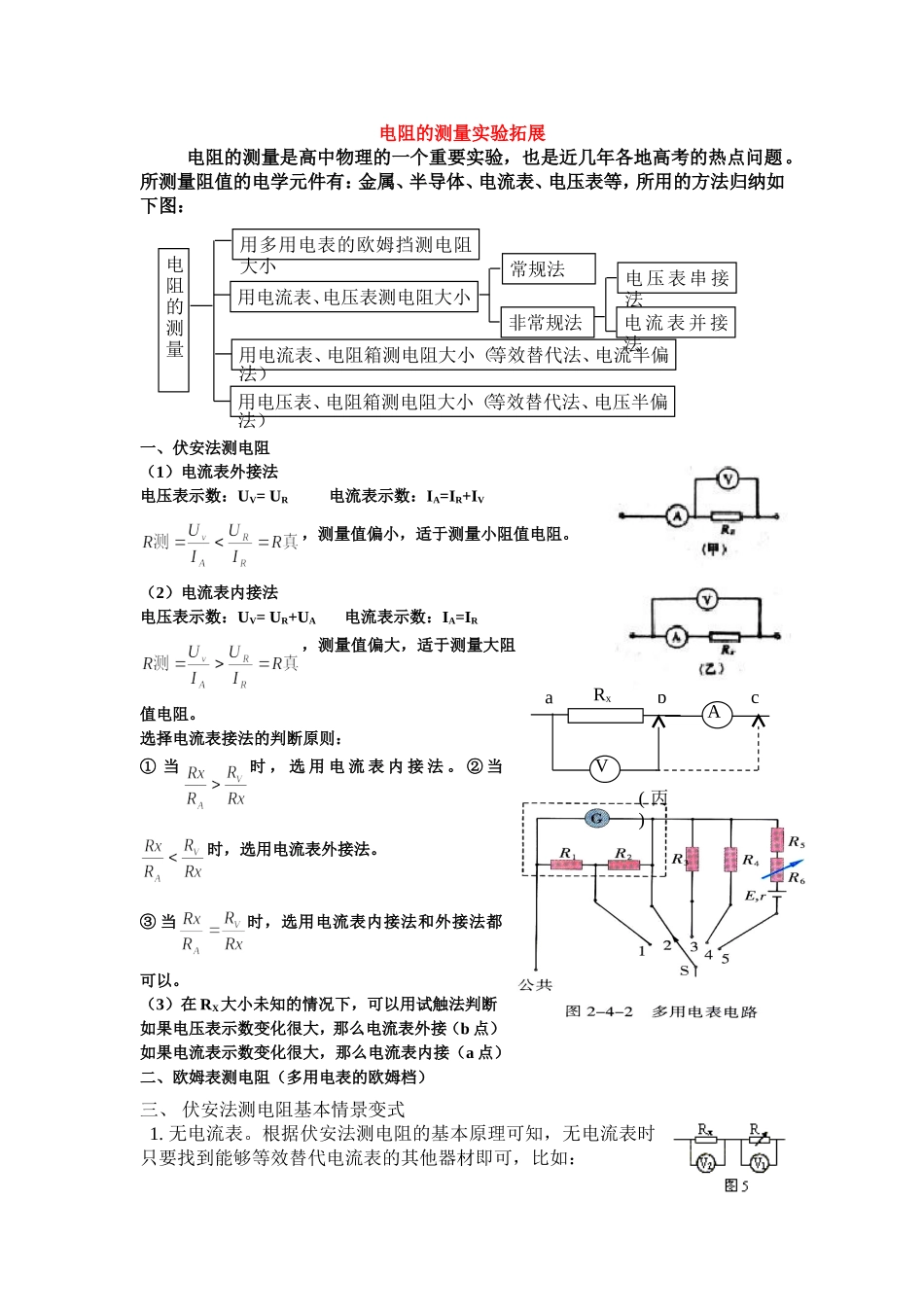

电阻的测量实验拓展电阻的测量是高中物理的一个重要实验，也是近几年各地高考的热点问题。所测量阻值的电学元件有：金属、半导体、电流表、电压表等，所用的方法归纳如下图：一、伏安法测电阻（1）电流表外接法电压表示数：UV=UR电流表示数：IA=IR+IV，测量值偏小，适于测量小阻值电阻。（2）电流表内接法电压表示数：UV=UR+UA电流表示数：IA=IR，测量值偏大，适于测量大阻值电阻。选择电流表接法的判断原则：①当时，选用电流表内接法。②当时，选用电流表外接法。③当时，选用电流表内接法和外接法都可以。（3）在RX大小未知的情况下，可以用试触法判断如果电压表示数变化很大，那么电流表外接（b点）如果电流表示数变化很大，那么电流表内接（a点）二、欧姆表测电阻（多用电表的欧姆档）三、伏安法测电阻基本情景变式1.无电流表。根据伏安法测电阻的基本原理可知，无电流表时只要找到能够等效替代电流表的其他器材即可，比如：ARxVabc(丙)电阻的测量用多用电表的欧姆挡测电阻大小用电流表、电压表测电阻大小用电流表、电阻箱测电阻大小（等效替代法、电流半偏法）用电压表、电阻箱测电阻大小（等效替代法、电压半偏法）常规法非常规法电压表串接法电流表并接法（1）已知电阻与理想电表并联替代电流表（如图5所示）；（2）用已知内阻的电压表替代电流表（如图6所示）；（3）无电流表时的半偏法（测量电压表内阻）（如图8所示）。2.无电压表。根据伏安法测电阻的基本原理可知，无电压表时只要找到能够等效替代电压表的其他器材即可，比如：（1）已知电阻与理想电流表串联替代电压表（如图9所示）；（2）无电压表时的等效替代法（如图10所示）；（3）无电压表时的半偏法（测表头内阻）（如图11所示）。3.把实验题当作计算题处理。（1）根据闭合电路欧姆定律列方程求解待测量；（2）根据欧姆定律的变式RUIx求解电阻。在利用伏安法测电源的电动势和内阻的实验中，只要测出外电路的电压变化量和电流的变化量（外电压的变化量始终等于内电压的变化量），就可以求出电源的内阻rUI。纵向：伏安法及变式1°电流表、电压表各一只，可以测量它们的内阻2°两只同种电表，若知道一只的内阻，就可以测另一只的内阻3°两只同种电表内阻都未知，则需要一只电阻箱才能测定电表的内阻5、比较法某些问题中，因实验器材不具备（缺电流表或电压表），或因实验条件限制，或因实验精度不允许而不能用“伏安法”。这时我们就得依据问题的具体条件和要求重新选择实验原理，用“伏安法”的替代形式——“比较法”来设计实验方案例7．从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1。要求方法简捷，有尽可能高的测量精度，并能测得多组数据。器材代号规格电流表（A1）量程100mA，内阻r1待测（约40Ω）电流表（A2）量程500uA，内阻r2＝750Ω电压表（V）量程10V，内阻r3=10kΩVAVAA2A1V1V2电阻（R1）阻值约100Ω，作保护电阻用滑动变阻器（R2）总阻值约50Ω电池（E）电动势1.5V，内阻很小开关（K）导线若干（1）画出电路图，标明利用器材的代号。（2）若选测量数据中的一组来计算r1，则所用的表达式r1＝________________，式中各符号的意义是____________________________________。解析：分析题意知道需测量电流表A1的内阻，按常规思想应用伏安法，将电压表并联在待测电流表两端，但经分析即使该电流表满偏时两端电压仅为0.4V，远小于10V量程。这恰恰就是本题设计考核学生应变能力的“陷阱”根据所列仪器的特点，电流表A2内阻已知，由此可采用两电流表并联，因为两电流表两端电压相等即可省去电压的测量，从而减小实验误差，由I2r2＝I1r1得r1=此题也可理解为“将已知内阻的电流表A2当成电压表使用”。这实际也是伏安法的一种推广形式。*测量电表内阻Rg的方法：①替代法（电阻箱）左图开关先接1，再接2；右图开关先接a，再接b。③半偏法I.恒流半偏法测电流表内阻如图1中E为电源，其电动势为，R1为滑动变阻器，R2为电阻箱，A为电流表，用此电路，经以下步骤可近似测得A的内阻RA：①闭合K1，断开K2，调节R1，使电流表读数等于量程I0；（要注意不要使通过电流表的电流超过它的满偏电...
