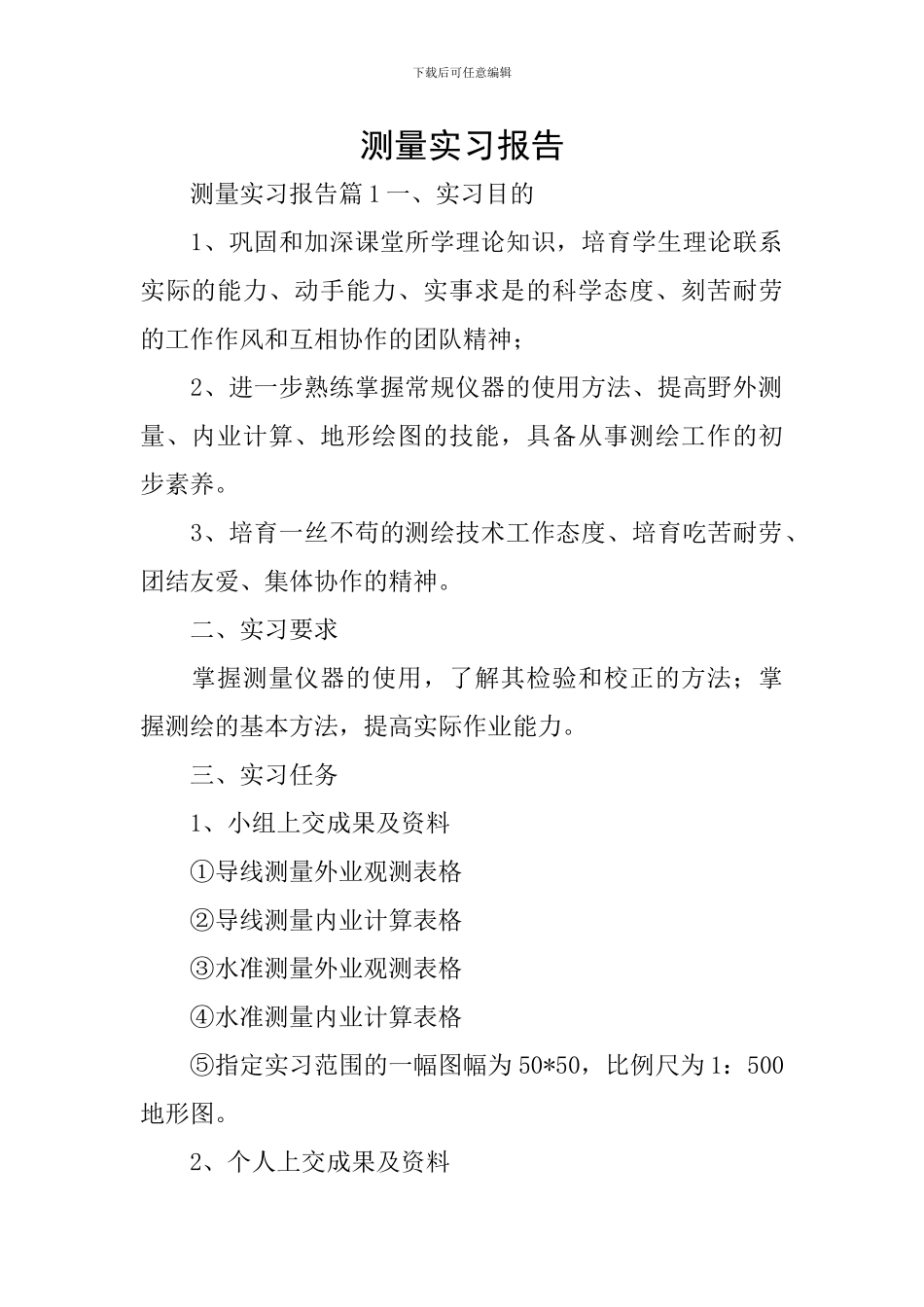

下载后可任意编辑测量实习报告测量实习报告篇1一、实习目的1、巩固和加深课堂所学理论知识，培育学生理论联系实际的能力、动手能力、实事求是的科学态度、刻苦耐劳的工作作风和互相协作的团队精神；2、进一步熟练掌握常规仪器的使用方法、提高野外测量、内业计算、地形绘图的技能，具备从事测绘工作的初步素养。3、培育一丝不苟的测绘技术工作态度、培育吃苦耐劳、团结友爱、集体协作的精神。二、实习要求掌握测量仪器的使用，了解其检验和校正的方法；掌握测绘的基本方法，提高实际作业能力。三、实习任务1、小组上交成果及资料①导线测量外业观测表格②导线测量内业计算表格③水准测量外业观测表格④水准测量内业计算表格⑤指定实习范围的一幅图幅为50*50，比例尺为1：500地形图。2、个人上交成果及资料下载后可任意编辑①实习报告第一章测区选一、测区位置：河北工程大学主校区#1#2宿舍楼二、选点要求：安全性。便于安置仪器，考虑地面湿滑、来往车辆等对人身和仪器安全的影响。有用性。点位间通视良好、便于测角量距。便利性。导线点选好后须做好标记，便于寻找。控制测量点已给出，碎步测量点自定。第二章高程控制测量一、仪器：水准仪二、方法：变更仪器高法三、水准仪的使用①安置水准仪打开三角架使其高度适中。目估使架头大致水平。取出仪器置于三角架头上，将其用连接螺旋固定。将仪器置于两点之间。②粗略整平先用双手同时内或外转动一对脚螺旋，这时气泡未居中而位于脚螺旋之间，再转动另一只脚螺旋使其居中。③瞄准水准尺a、在瞄准水准尺之前，先进行目镜对光，使十字丝成下载后可任意编辑像清楚。b、松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星瞄准水准尺，拧紧制动螺旋。c、转动物镜对光螺旋进行对光，使尺子的影像清楚，并转动微动螺旋，使竖丝对准水准尺。d、消除视差为了检验对光质量，可用眼睛在目镜后上下微微晃动，若发现十字丝与目标影像有相对移动，则须重新进行对光，直到眼睛上下移动而水准尺上读数不变为止。④精确整平、读数眼睛通过位于目镜左方的符合气泡观测窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平。这时，即可用十字丝的中丝在尺上读数。四、水准测量检核本次测量采纳变更仪器高法进行检核。在测站上按前述方法读取前后视读数，求出两点高差后，变更（升高或降低）仪器的高度再重复测量一次高差（仪器的变更高度应大于10cm），两次高度之差不应超过规定的容许值6mm。满足要求时则取平均值作为观测站高差。否则，需要检查原因，重新观测。五、水准测量内业（见表格）下载后可任意编辑第三章平面控制测量一、仪器工具DJ6经纬仪一台，脚架1个，测钎1副，皮尺1把二、水平角测量1经纬仪的安置经纬仪的安置，包括对中和整平两个内容安置方法：①用三角架架腿对中使架头大致水平，架头中心大致对准测站标志，先在适当位置踩实一条架腿，两手分别握另外两条架腿，在移动架腿的同时，从光学对中器的目镜中观察，使对中器的十字丝中心对准测站标志为止。②用三角架腿粗平伸缩三角架的架腿，在移动架腿的同时，使基座圆水准泡居中，使照准部大致水平。③脚螺旋精平，平移基座精确对中④照准部大体水平后，可旋动脚螺旋使照准部水准管气泡居中，使照准部精确水平，检查仪器是否对中，如不对中，则平移基座，精确对中，在调脚螺旋进行照准部精平，如此反复直到精确对中和照准部精确水平为止。2、测回法测水平角①经纬仪安置好后，先将经纬仪竖盘放在盘左位置，下载后可任意编辑松开水平制动扳扭，转动照准部，使望远镜大致瞄准A点上的标杆，然后，拧紧水平制动扳扭，用微动螺旋使望远镜精确的瞄准A点（一般瞄准标杆的底部）读取水平读盘读书a1，记入水平角观测记录手簿内②松开水平制动扳扭，按顺时针方向转动照准部，用上述方法精确瞄准B点，读取水平度盘读数b1，记录，即完成半个测回。③倒转望远镜，使竖盘位于盘右位置，这次用望远镜先精确瞄准B点，读取水平度盘读数b2，记录④松开水平制动扳扭，逆时针方向转动照准部。用望远镜精确瞄准A点，读取水平度盘读数a2，记录。完成一个测回。⑤进行第二...
