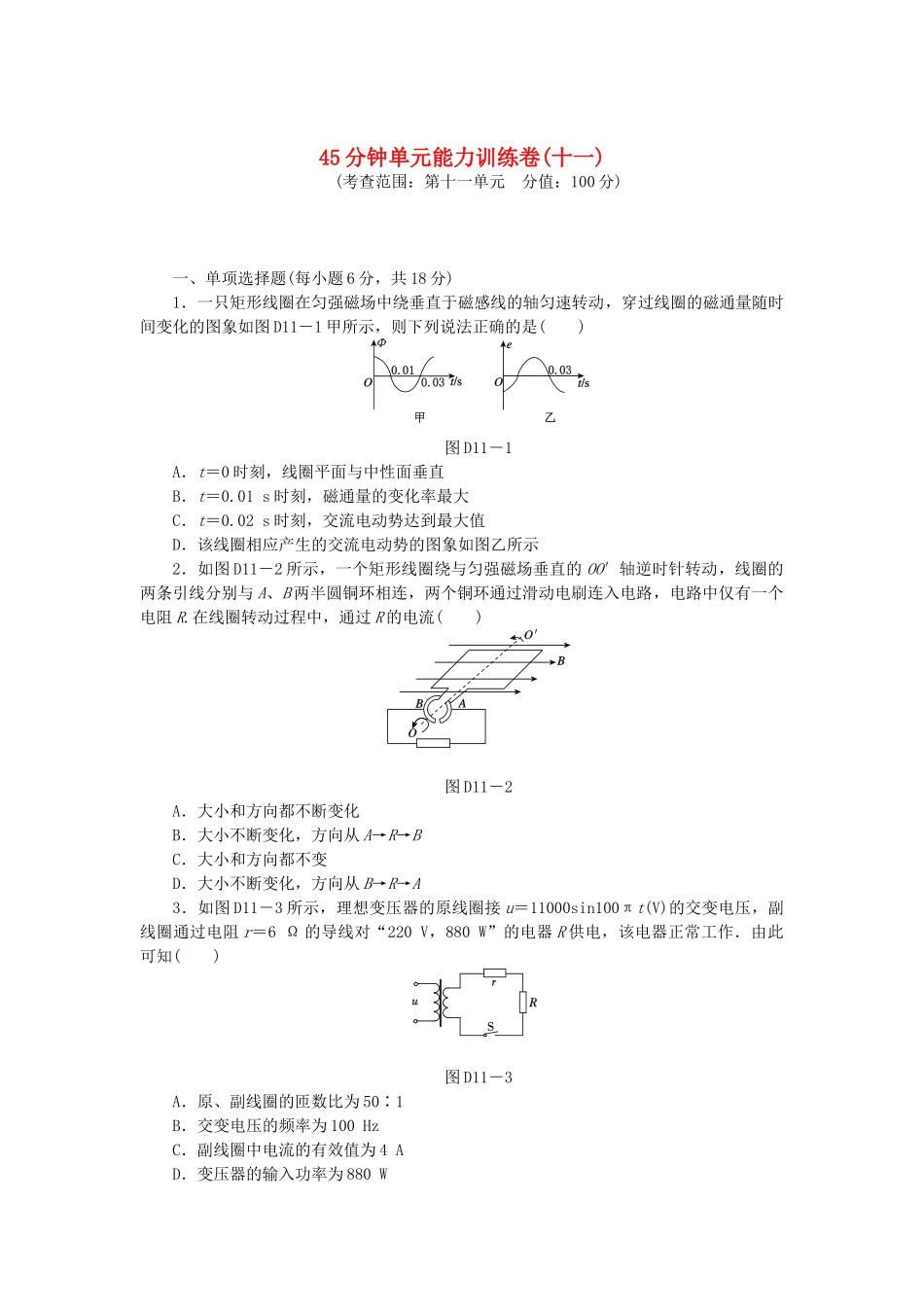

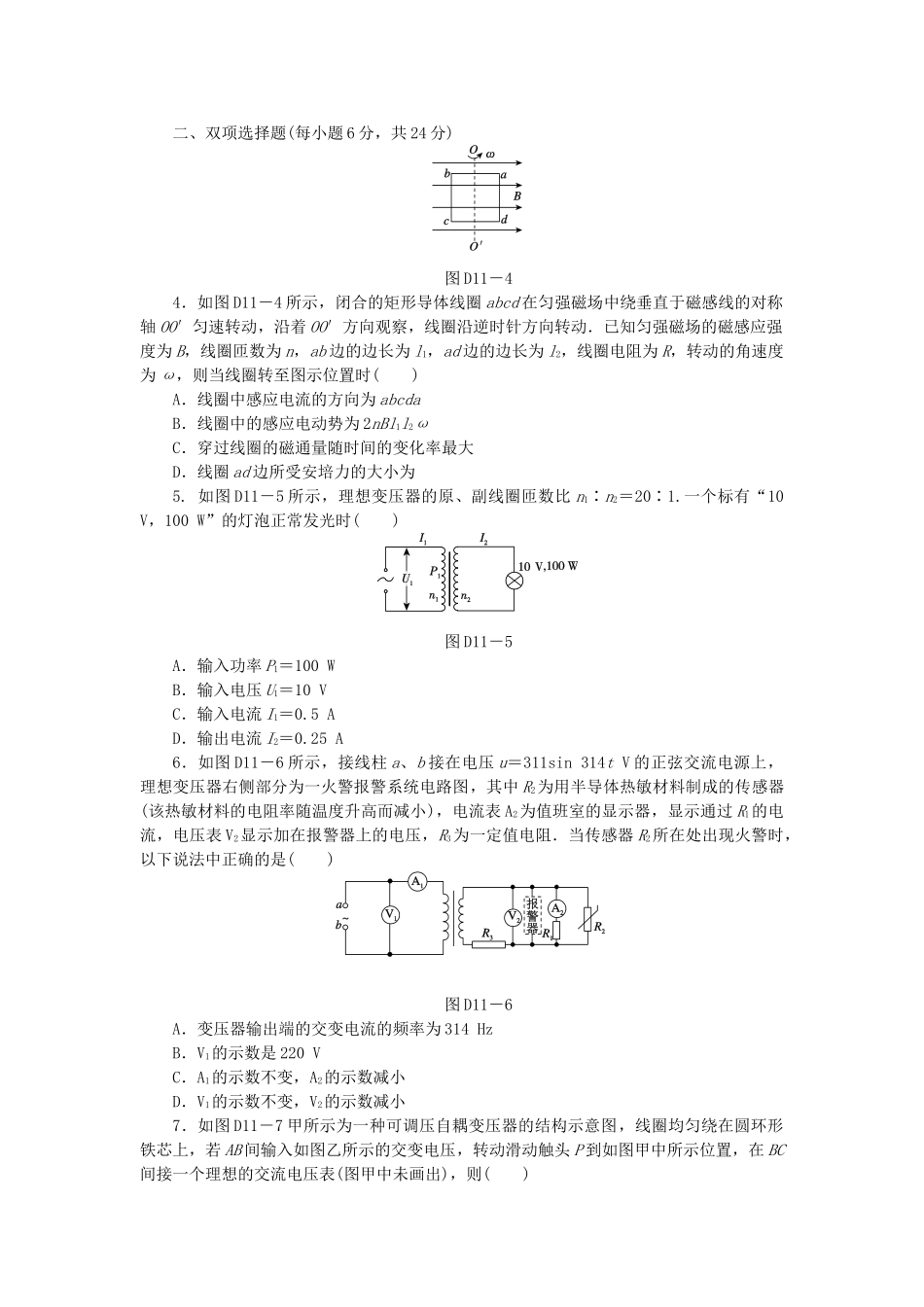

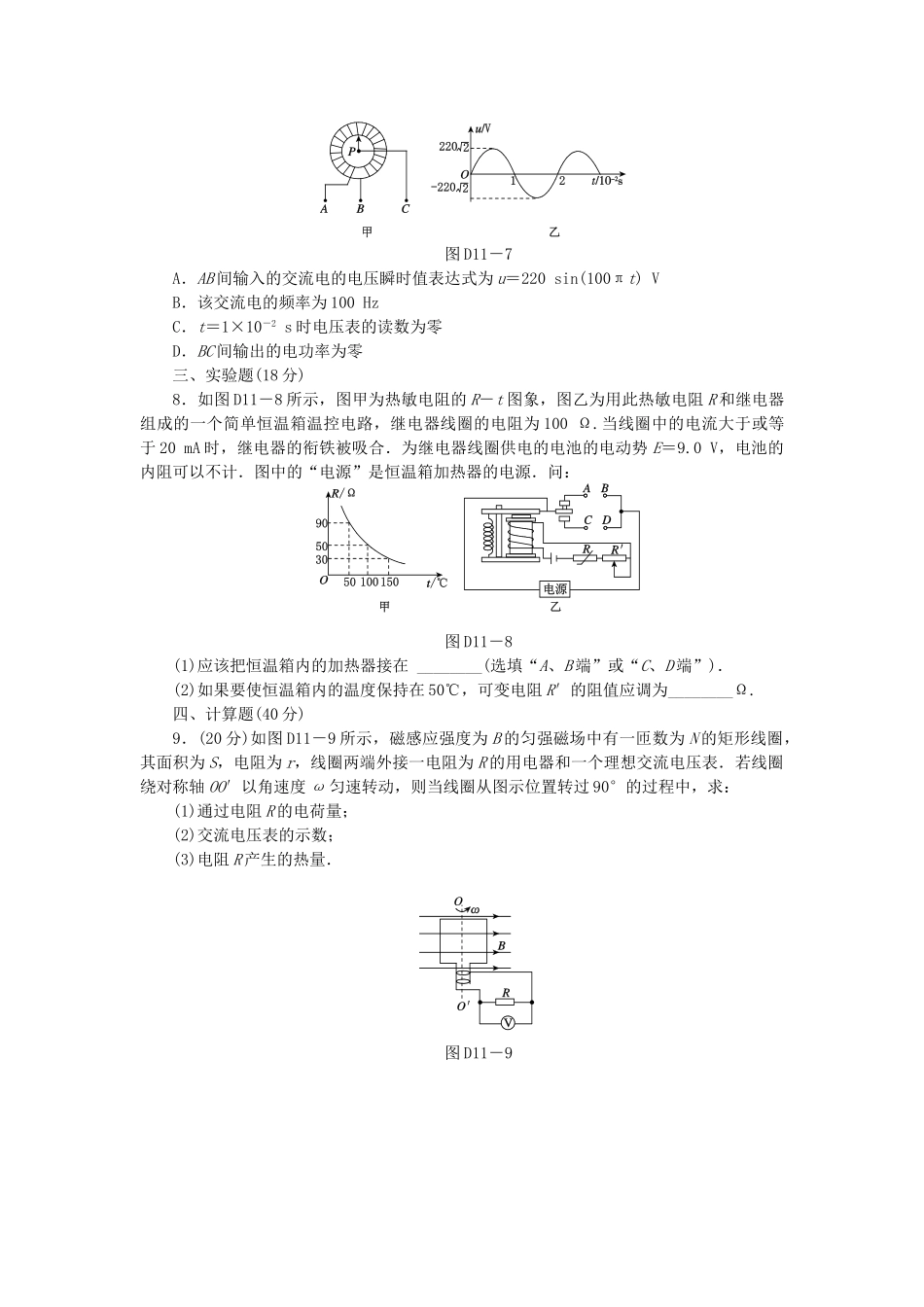

45分钟单元能力训练卷(十一)(考查范围：第十一单元分值：100分)一、单项选择题(每小题6分，共18分)1．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图D11－1甲所示，则下列说法正确的是()图D11－1A．t＝0时刻，线圈平面与中性面垂直B．t＝0.01s时刻，磁通量的变化率最大C．t＝0.02s时刻，交流电动势达到最大值D．该线圈相应产生的交流电动势的图象如图乙所示2．如图D11－2所示，一个矩形线圈绕与匀强磁场垂直的OO′轴逆时针转动，线圈的两条引线分别与A、B两半圆铜环相连，两个铜环通过滑动电刷连入电路，电路中仅有一个电阻R.在线圈转动过程中，通过R的电流()图D11－2A．大小和方向都不断变化B．大小不断变化，方向从A→R→BC．大小和方向都不变D．大小不断变化，方向从B→R→A3．如图D11－3所示，理想变压器的原线圈接u＝11000sin100πt(V)的交变电压，副线圈通过电阻r＝6Ω的导线对“220V，880W”的电器R供电，该电器正常工作．由此可知()图D11－3A．原、副线圈的匝数比为50∶1B．交变电压的频率为100HzC．副线圈中电流的有效值为4AD．变压器的输入功率为880W二、双项选择题(每小题6分，共24分)图D11－44．如图D11－4所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B，线圈匝数为n，ab边的边长为l1，ad边的边长为l2，线圈电阻为R，转动的角速度为ω，则当线圈转至图示位置时()A．线圈中感应电流的方向为abcdaB．线圈中的感应电动势为2nBl1l2ωC．穿过线圈的磁通量随时间的变化率最大D．线圈ad边所受安培力的大小为5.如图D11－5所示，理想变压器的原、副线圈匝数比n1∶n2＝20∶1.一个标有“10V，100W”的灯泡正常发光时()图D11－5A．输入功率P1＝100WB．输入电压U1＝10VC．输入电流I1＝0.5AD．输出电流I2＝0.25A6．如图D11－6所示，接线柱a、b接在电压u＝311sin314tV的正弦交流电源上，理想变压器右侧部分为一火警报警系统电路图，其中R2为用半导体热敏材料制成的传感器(该热敏材料的电阻率随温度升高而减小)，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()图D11－6A．变压器输出端的交变电流的频率为314HzB．V1的示数是220VC．A1的示数不变，A2的示数减小D．V1的示数不变，V2的示数减小7．如图D11－7甲所示为一种可调压自耦变压器的结构示意图，线圈均匀绕在圆环形铁芯上，若AB间输入如图乙所示的交变电压，转动滑动触头P到如图甲中所示位置，在BC间接一个理想的交流电压表(图甲中未画出)，则()图D11－7A．AB间输入的交流电的电压瞬时值表达式为u＝220sin(100πt)VB．该交流电的频率为100HzC．t＝1×10－2s时电压表的读数为零D．BC间输出的电功率为零三、实验题(18分)8．如图D11－8所示，图甲为热敏电阻的R－t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为100Ω.当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E＝9.0V，电池的内阻可以不计．图中的“电源”是恒温箱加热器的电源．问：图D11－8(1)应该把恒温箱内的加热器接在________(选填“A、B端”或“C、D端”)．(2)如果要使恒温箱内的温度保持在50℃，可变电阻R′的阻值应调为________Ω.四、计算题(40分)9．(20分)如图D11－9所示，磁感应强度为B的匀强磁场中有一匝数为N的矩形线圈，其面积为S，电阻为r，线圈两端外接一电阻为R的用电器和一个理想交流电压表．若线圈绕对称轴OO′以角速度ω匀速转动，则当线圈从图示位置转过90°的过程中，求：(1)通过电阻R的电荷量；(2)交流电压表的示数；(3)电阻R产生的热量．图D11－910．(20分)发电机的端电压为220V，输出电功率为44kW，输电线路的电阻为0.2Ω，先用初、次级线圈匝数之比为1∶10的升压变压器升压，经输电线路后，再用初、次级线圈匝数之比为10∶1的降压变压器降压供给用户．(1)画出全过程的线路图．(2)求用户得到的电压和功率．(3)若不...
