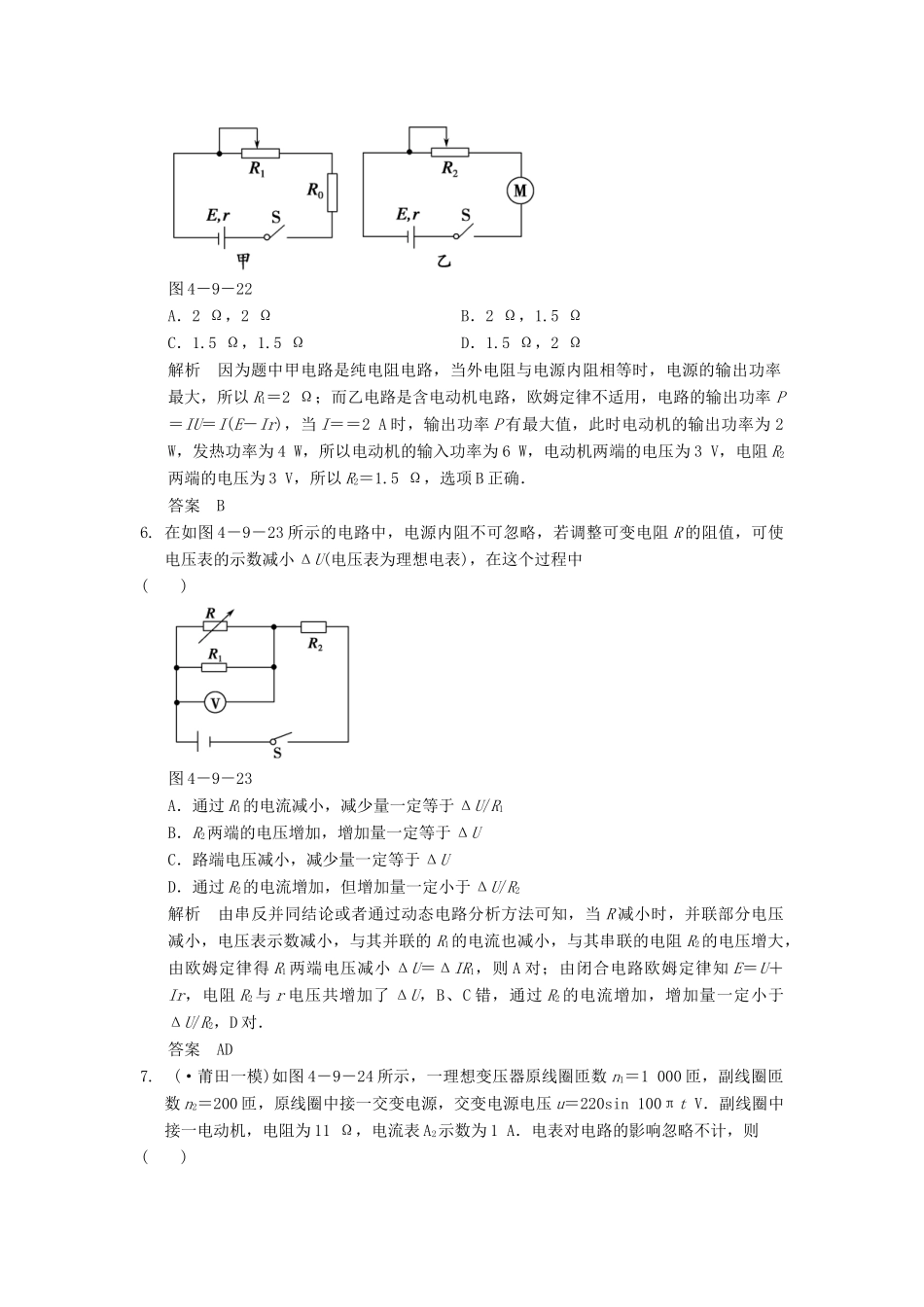

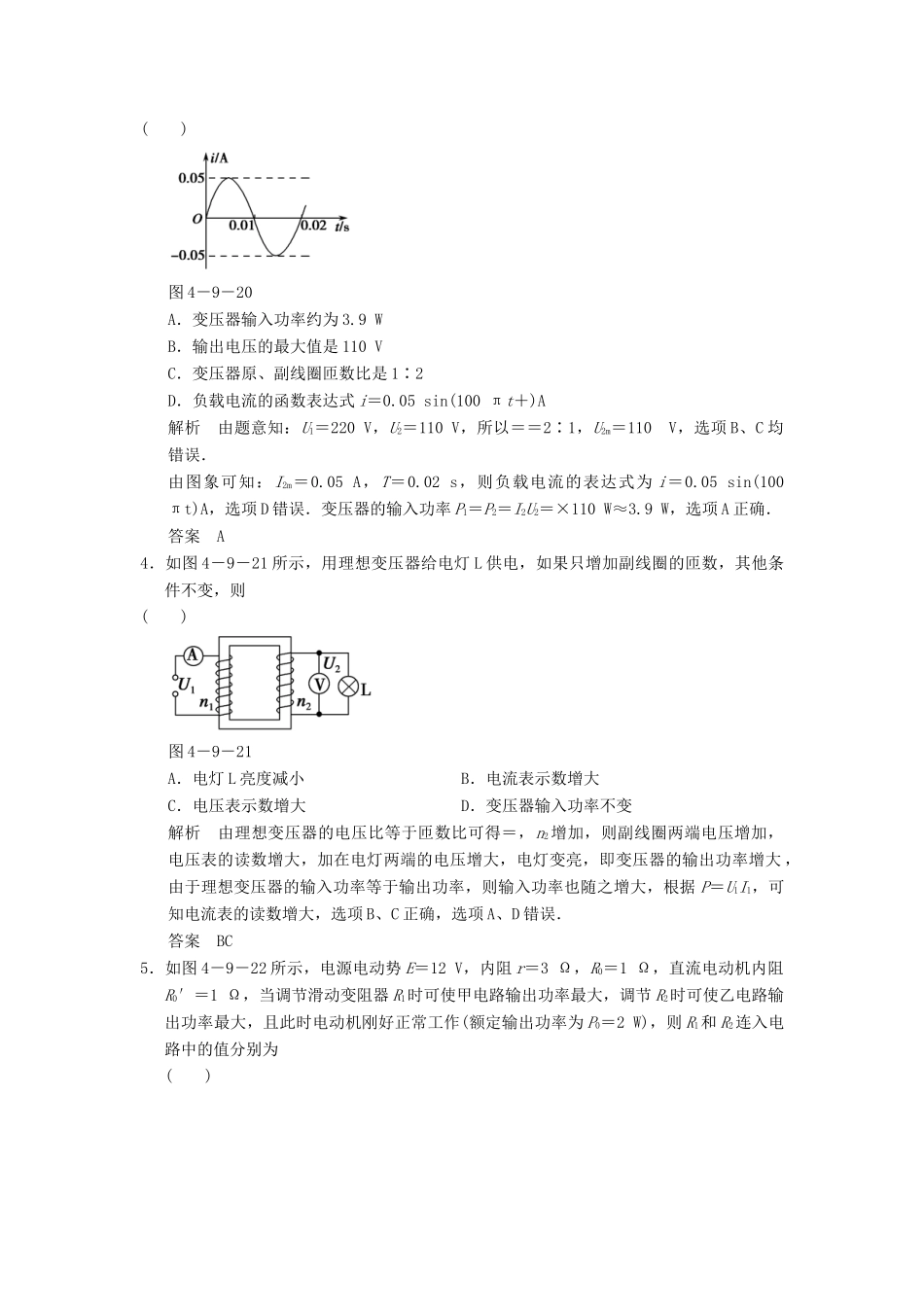

第9讲恒定电流和交变电流选择题(共14小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确．)1．如图4－9－18所示，理想变压器原、副线圈匝数比n1∶n2＝2∶1，和均为理想电表，灯泡电阻RL＝6Ω，AB端电压u1＝12sin100πt(V)，下列说法正确的是()图4－9－18A．电流频率为100HzB.的读数为24VC.的读数为0.5AD．变压器输入功率为6W解析由ω＝2πf＝100πrad/s得：f＝50Hz，A错．有效值U1＝12V，又＝得：U2＝6V，I2＝＝1A，B、C项错．由能量守恒得P1＝P2＝U2I2＝6W，D对．答案D2．热敏电阻是传感电路中常用的电子元件，其电阻Rt随温度t变化的图线如图4－9－19甲所示．如图乙所示电路中，热敏电阻Rt与其他电阻构成的闭合电路中，当Rt所在处温度升高时，两电表读数的变化情况是()图4－9－19A．A变大，V变大B．A变大，V变小C．A变小，V变大D．A变小，V变小解析由电路图可知，电压表和电流表与热敏电阻是间接并联关系，当Rt所在处温度升高时，Rt“”的阻值减小，利用并同串反知电流表和电压表的读数都减小．答案D3．用220V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110V，通过负载的电流图象如图4－9－20所示，则()图4－9－20A．变压器输入功率约为3.9WB．输出电压的最大值是110VC．变压器原、副线圈匝数比是1∶2D．负载电流的函数表达式i＝0.05sin(100πt＋)A解析由题意知：U1＝220V，U2＝110V，所以＝＝2∶1，U2m＝110V，选项B、C均错误．由图象可知：I2m＝0.05A，T＝0.02s，则负载电流的表达式为i＝0.05sin(100πt)A，选项D错误．变压器的输入功率P1＝P2＝I2U2＝×110W≈3.9W，选项A正确．答案A4．如图4－9－21所示，用理想变压器给电灯L供电，如果只增加副线圈的匝数，其他条件不变，则()图4－9－21A．电灯L亮度减小B．电流表示数增大C．电压表示数增大D．变压器输入功率不变解析由理想变压器的电压比等于匝数比可得＝，n2增加，则副线圈两端电压增加，电压表的读数增大，加在电灯两端的电压增大，电灯变亮，即变压器的输出功率增大，由于理想变压器的输入功率等于输出功率，则输入功率也随之增大，根据P＝U1I1，可知电流表的读数增大，选项B、C正确，选项A、D错误．答案BC5．如图4－9－22所示，电源电动势E＝12V，内阻r＝3Ω，R0＝1Ω，直流电动机内阻R0′＝1Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2W)，则R1和R2连入电路中的值分别为()图4－9－22A．2Ω，2ΩB．2Ω，1.5ΩC．1.5Ω，1.5ΩD．1.5Ω，2Ω解析因为题中甲电路是纯电阻电路，当外电阻与电源内阻相等时，电源的输出功率最大，所以R1＝2Ω；而乙电路是含电动机电路，欧姆定律不适用，电路的输出功率P＝IU＝I(E－Ir)，当I＝＝2A时，输出功率P有最大值，此时电动机的输出功率为2W，发热功率为4W，所以电动机的输入功率为6W，电动机两端的电压为3V，电阻R2两端的电压为3V，所以R2＝1.5Ω，选项B正确．答案B6.在如图4－9－23所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小ΔU(电压表为理想电表)，在这个过程中()图4－9－23A．通过R1的电流减小，减少量一定等于ΔU/R1B．R2两端的电压增加，增加量一定等于ΔUC．路端电压减小，减少量一定等于ΔUD．通过R2的电流增加，但增加量一定小于ΔU/R2解析由串反并同结论或者通过动态电路分析方法可知，当R减小时，并联部分电压减小，电压表示数减小，与其并联的R1的电流也减小，与其串联的电阻R2的电压增大，由欧姆定律得R1两端电压减小ΔU＝ΔIR1，则A对；由闭合电路欧姆定律知E＝U＋Ir，电阻R2与r电压共增加了ΔU，B、C错，通过R2的电流增加，增加量一定小于ΔU/R2，D对．答案AD7.(·莆田一模)如图4－9－24所示，一理想变压器原线圈匝数n1＝1000匝，副线圈匝数n2＝200匝，原线圈中接一交变电源，交变电源电压u＝220sin100πtV．副线圈中接一电动机，电阻为11Ω，电流表A2示数为1A．电表对电路的影响忽略不计，则()图4－9－24A．此交流电的频率为100HzB．电压表示数为220VC．电流表A1示数为5AD．此电动机输出功率为33W解析由...
